医疗电源的中心议题：

• 医疗产品所具的特性及医疗电源选择特点

• 几款值得推荐的医疗级AC/DC电源模块简介

医疗电源的解决方案：

• 注意价格、GMP资格、漏电流、安全与隔离、EMI-RFI辐射和防护

摘要：在医疗产品的设计中，电源的性能要求至关重要。本文基于广州金升阳医疗电源模块的设计理念，从产品价格、漏电 流、安全与隔离、EMI-RFI辐射和防护等方面逐一阐述了各类医疗产品所具有的特性要求及医疗电源选择时应当注意的各项特点。文中还介绍了金升阳公司医 疗电源在医疗行业的几种典型应用，更加突出了医疗电源选择的重要性。

关键词：心电检测、功率、安全、漏电、辐射、防护、隔离


Key words：ECG testing、Power、Safety、Creepage、Radiation、Defence、Isolation

一：引言：

当今社会，随着科学技术的不断进步，越来越多的现代医疗器械得到了飞速发展，特别是直接与人体相接触的电子仪器，除了对仪器本身性能的要求越来越高外之 外，对人体安全方面的考虑也越来越备受关注，例如：心脏穿刺监视器、超声波、母婴监护仪、婴儿保温仪、生命监护仪等等一些与人体紧密接触的仪器，也就是说 病人使用仪器时不能因为使用仪器而对人体造成有触电或者其他方面的任何危险。

二：医疗电源的选择：

医疗电子，与其他定位于大众市场及在乎成本的消费电子和其它低价产品的应用领域的电子和功率电子不同，医疗电子要遵守的规则多得多。如果设计人员负责系统 功率设计，针对系统功率电源部分首先要考虑的问题是：购买还是制造有关的解决方案？　　由于医疗电子产量一般相对较低，设计人员必须考虑购买或自制的问 题。医疗电子的设计人员很少考虑自己设计离线功率电源。因为这类特殊的设计和测试所需的投资与最终的产量规模不相配；设备制造商会发现产品的产量难于或不 可能分摊设计阶段付出的投资。所以，向已经拥有相应的专业设计能力和测试技术的公司直接购买功率电源更合算。

1.价格：
在商业应用设计中，如果质量有保证时，人们很容易在货比三家后直接选中价格最低的电源产品。这个时候，价格最低但“过得去”的产品往往是赢家，而最好的产 品却不受欢迎。这对那些很快就被废弃或不需要维修的一次性电子产品倒是没什么不好，但如果设计人员随便选一个这样电源来用到医疗系统中会有何风险呢？医疗 电子的价值都很高，需要完成一些关键的任务。假如医疗系统发生故障，其后果绝不只是错过了一场比赛或者搭错了一趟车那么简单。医疗设备的正常运作生死攸 关，特别是医疗设备的电源，都必须符合安全、漏电、EMI-RFI辐射和防护方面的相关规定。这些标准及相关的安全规范构成了一整套严格的规范性要求。用 于这类要求严格的应用系统中的电源在绝缘措施上必须符合严格规范，以防止病人和医务人员触电。EMC也是个关键问题，这包括在如何减少电磁辐射和如何防护 电磁辐射两个方面。因此，对医用电源的设计而言，首选的必须是产品的质量与可靠性。

常常，设计人员对商用电源与医疗电源混淆不清，而面向大众市场制造各种低价电源的厂家可能将这些商用电源不作改动作为医用电源销售。对此，购买者必须小 心，因为贪图便宜而选中这样的电源产品会酿成可怕的后果。所以，设计人员因此需要了解相关的规定和法规。那么，选择医用电源会涉及到哪些问题呢？医疗设备 的电源，都必须符合安全、漏电、EMI-RFI辐射和防护方面的相关规定。其它还有一些问题，如包括是否由获得GMP认证的工厂生产的产品？

2. GMP资格：
美国食品药物管理局(FDA) 要求医疗产品必须由获得GMP资格(即具有良好作业规范) 的工厂生产。这是除传统ISO9000认证外应当要求厂家出示的一套质量认证体系，以证明其质量控制规程符合GMP规范。同样，中国也有医疗电源方面的严 格控制，例如必须符合CE、UL医疗认证等一系列要求。

GMP规范规定厂家必须要有部件质量控制规程，并且有相关的文件记录。选择医疗电源时，可问问厂家有部件质量控制规程吗？有质量数据和测试文件吗？可问问 是什么程序，要求出示相关文件。要求厂家出示能够证明其产品质量和可靠性的文件，有信誉的厂家会乐意提供。我们发现许多低价厂家正在使用无商标、无厂家的 电源产品或冒牌电源产品，这给最终的医疗电子产品OEM带来许多问题。如果厂家不能拿出有关的认证文件，而他们只是将POS终端的电源改头换面后当医用电 源销售，那么，这样的产品只会令用户得不偿失。因此，对一个好的医疗电源的选择，GMP资格可以相应的证明其产品生产与质量控制，但这样的产品就是好产品 了吗？不，我们还必须对产品的性能参数与可靠性进行把握，即产品是否通过了一些国际通用规范。

EN60950是适用于通用电源要满足的国际安全规范。医用电源也需要满足这个规范中的最低基本要求。但医用电源的国际安全规范是更严格的 IEC601-1 A2，并按地区不同有三个版本：欧洲的是EN60601-1、美国是UL2601-1及加拿大是CSA22.2 No 601.1。　　这些规范涵盖触电防护、防火及机械等方面的技术指标以及爬电距离和电气间隙，以及高压绝缘等试验方面的指标。医疗电源必须采用适当的设计 技术，确保在输入异常时仍能稳定工作，并能在某些特殊(如有氧气和/或麻醉气体) 的环境条件下工作。在这些应用中，防火也是个重要问题。[page]

3.漏电流：
漏电流是经保护接地导体流到地的电流。在不接地的情况下，如果有导电通路(如人体) 存在，该电流可从导电部件或非导电部件的表面流到地。安全接地导体中始终都存在外来电流。通常，医用电源的漏电流上限是普通电源的十分之一。

IEC601标准的所有电源漏电流指标远比非医疗用电源严格。其中技术指标就定义了几种不同的也最关键的漏电流，如：对地漏电流(沿接地体流入地) 和外壳漏电流(通过病人从外壳流入地)。IEC601标准中针对如下三种主要类型的设备电源的最大漏电流作了不同定义：　
B类：不与病人身体接触的设备，如激光治疗仪。　　
BF类：要与病人身体接触的设备，如超声波、各种监视器(包括EGC设备)，以及手术台。　　
CF类：要与病人心脏接触的设备，如心脏穿刺监视器。

人们通常会误解以为这些设备类型的漏电流指标不同。事实上，这几类设备的允许漏电流是相同的。北美的指标要求比欧洲EN60601-1规定的允许漏电流更 严格些。例如，欧洲允许0.5mA，而美国和加拿大只允许0.3mA。因此，医疗设备设计人员需注意其产品将会销售到哪个地区。

而BF 或CF类设备(俗称“接触人体”的设备) 还要求采取额外的绝缘措施，使病人与地、信号端口和电源输出绝缘。这是为了在设备发生意外故障时保护病人，以及使病人身上的漏电流保持在标准规定的限度 内。这种绝缘也可通过最终设备的其它部分实现，如有足够绝缘性能的塑料探针或套管。但在需要对病人通电的应用场合，处理方法之一是采用符合 IEC601-1 标准的AC/DC 电源对一个或多个隔离DC/DC 转换器供电，即又加第二级绝缘保护。所以必需仔细选择DC/DC转换器，以确保能达到绝缘要求。

由于医疗设备经常都要直接与病人连接，而且会通过皮肤甚至皮下连接形成导电通路，因此漏电流必须尽可能为零，绝缘必须可靠，且不得有潜行电流。

4：安全与隔离：
安全与隔离同样是商用电源与医用电源的一个重大差别，这对接受治疗的病人及使用设备的医务人员的触电等安全保证相关。虽然人的皮肤算是个较好的绝缘体，但 一旦有非常小的交流电流施加到心脏上，就可能导致心脏肌肉纤维性颤动和神经肌肉损伤。所以涉及到病人的环境设备，任何可能与病人接触的部分其电流必须严格 限制在40-70Hz内。

医疗器械应用所需的保护级别与设备和病人的接近程度相关。对医疗系统供电来说，绝缘和保护指标有三个安全级别。首先，所有离线电源都必须满足 EN60950标准中的基本安全要求。此外，要靠近病人的医用电源还要符合IEC601-1标准。而接触病人的设备除了满足以上2个要求外，还需要有额外 的隔离屏障来保护。还有在市电中断时，医院的备用发电机要几秒或几分钟后才能供电。因此，许多医用电源和使用这种电源的设备都通过UPS系统接力供电。从 而，电源的输入波形可能会改变，不再是理想的正弦波。所以，还需要在电源前端外接一个医用变压器来进一步提高安全级别。所以，直接用到病人身上的设备必须 满足所有这些参数的最高绝缘技术指标。

5. EMI-RFI辐射和防护：
设备的电磁辐射和电磁辐射防护也是医用电源的一个重要参数标准，涉及到电涌和瞬变电流强度、静电放电(ESD) 电平，以及射频干扰(RFI) 防护能力。对医用电源来说，这些电气指标必须是同等级商用产品的三倍。许多医疗应用都涉及RF治疗仪或无创电子手术器械，因此电源必须能抵御干扰，不受影 响。合格的医用电源应符合与EMC相关的许多技术要求相配合的EN60601-1-2标准。不仅如此，医用电源还必须满足IEC61000-4-2 ((静电防护能力，要求达到3kV)、IEC61000-4-3 (射频辐射防护能力，要求达到3V/m)、IEC61000-4-4 EFT (电压瞬变承受能力，要求达到1kV)、IEC61000-4- 5 (市电涌流承受能力，要求达到1kV和2kV)、IEC61000-3-2 (市电线路谐波要求)、IEC61000-3-3 (电力线闪变要求)，以及EN55011 (A类产品或B产品辐射限制)等要求。为此，符合IEC601-1标准的电源一般都遵守EN55022/11A类设备规范，而不是更为严格的B类EMC规 范。这些设备也可以设计得符合B类EMC规范，但必需额外采取更复杂的滤波和屏蔽措施，使得设备尺寸增大、成本增加。而广州金升阳公司的医疗电源模块则在 产品尺寸、成本、性能、安全等方面作了一个很好的平衡作用。

其它还有一些要求，涉及到特定的应用场合：如系统可能要在急救车车上使用，会出现电压冲击，对此，电源至少应符合IEC 68-2-29标准；有些设备是便携设备，可能在直升机上使用，会出现随机性振动，对此，电源应符合MIL-STD-810E标准。

案例：曾经有客户采用了低成本的“医用电源”，该电源电压5V、电流200mA，几百个批量的单价为5美元。采用这种电源的设备要卖数万美元。这个价格低 得惊人的电源好象很不错，如果说它好得让人怀疑，还真是如此。拆开这种电源后发现，它只有一块单面印刷电路板，且为节省成本，电路板没有金属化通孔。电路 板采用表面安装结构，且元件密度很大。元件间距根本不符合医疗用电源和相关安全管理机构规定的爬电距离要求和设计准则。漏电流达900mA，远超过规范限 度。爬电距离和电气间隙电压指标还达不到通用电源中使用的电压。高压区域间的间距只有0.5 mm，并采用阻焊剂来提高点介质抗御能力。功率MOSFET的引脚间距本应加大，以增加爬电距离，但这种电源并没有这样处理，很可能是因为考虑到制造成本 和这样做会占更多空间。铝制散热片通过一些扣爪插入电路板中，然后焊接固定。一但处理不正确，散热片易发生松动。反激电路中的MOSFET是无厂家的 fullpak封装器件，有一个聚硅酮外套，并有绝缘带加在散热片上，因而阻碍了器件与散热片的接触，这样使用中将有可能产生严重的热稳定性问题，即当 MOSFET已经过热时，散热片还是冷的。这种电源刚好满足商用EMI-RFI要求，但不符合医用电源要求。

这种电源还存在其它一些问题，如整个电源内到处都存在虚焊。使用时，即使被正确装配，也没准会在什么时候出故障。这种电源，尽管被当作医疗用电源销售，但 其本身本来就不是按照医疗用要求设计的，除了输入电压和输出电压及电流，就没有相关的文件和技术指标了。这种电源除了价格低得惊人外，别的性能要求远达不 到医疗电源的要求。为何有人只希望将电源成本降低到如此水平，而故意冒如此多的风险？毕竟，电源是高温、高压、噪声、漏电流、火灾等风险和危险的主要源发 地。　　所以在选定和购买医疗用电源时，要考虑有关的风险，必须从有信誉、能提供符合相关规范标准的证明文件，并遵守质量和可靠性标准和要求的厂家那里购 买。
[page]
三：几款值得推荐的医疗级AC/DC电源模块

在本文的最后，推荐几款医疗电源模块--金升阳的LD系列电源模块：LD05系列、LD10系列。金升阳致力于小功率医疗电源模块的开发，在医疗、工控、电力行业享有盛名，每年为GE、迈瑞等公司提供大量高性价比的产品。目前拥有LD05,LD10系列医疗级别电源，该系列电源具有以下特点：

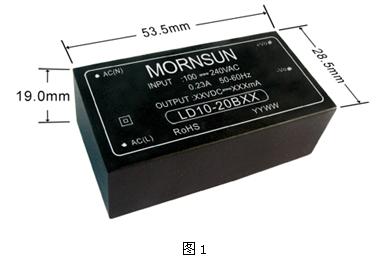

1、 小体积、高功率密度。金升阳的LD系列电源体积很小，其中：LD05系列电源，输出额定功率为5W，全球通用电压输入，体积为50.08*25.4*15.16mm。LD10系列电源，输出额定功率为10W，全球通用电压输入，体积为53*28*19mm。此小体积电源，为小型医疗设备节省了大量的元器件空间，为设备的小型化提供了可能。

2、 高可靠性。该系列电源均按工业级产品设计，工作温度为-25—70度，模块化设计，内部使用导热灌封胶，国际标准引脚。工业级产品设计为产品的可靠性提供了保障，标准化引脚封装减少了客户潜在的单一供货风险。

3、 安全性。该系产品均按医疗电源的要求设计。①电源均为CLASSⅡ设备。②在安规设计上，输入和输出之间的距离均达到8mm以上。③输入和输出之间耐压达到4000VAC/1min。④输入对输出的漏电流也很小。其中LD05系列内部无安规电容设计，使得漏电流几乎为零；LD10系列也仅为100uA以下。⑤LD05、LD10系列电源已通过EN60601的医疗认证和UL60950的安全认证。

4、 环保要求。所有产品均按ROHS要求设计，公司积极顺应全球环保发展的形势，全面推行“无铅化”生产，所有产品均符合ROHS检测的要求。公司按照ISO14000标准实行环境管理和控制，保障员工的身心健康，最大限度地减少污染排放，全力保护自然生态环境，履行环保职责。

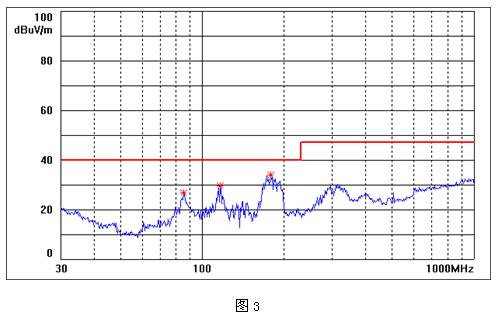

5、 具有较低的EMI性能。EN55011有level B，level A两个等级，level B比level A严苛得多。图2、图3是LD10产品的EMI测试数据，该数据由国家电子五所专业测试。测试结果可以看出，该系列电源具有较低的电磁辐射性能，达到EN55011，level B的要求，

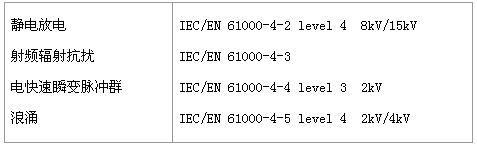

6、 具有较高的抗干扰能力。满足以下要求：

7、 完善的制程规范和品质控制。产品质量是企业发展的基础，生产线即是企业的生命线。公司以客户满意为中心，以ISO9000质量管理体系为行为准则，时刻注重品质控制，质量意识深入每一个环节，贯穿于每一位员工的日常工作。金升阳已通过了ISO9001:2000质量体系认证，ISO14001环境管理体系认证，系列产品已通过了UL认证、CE认证和SGS测试，同时通过了广东省质量技术监督局的鉴定，建有自有产品的企业标准。

四．结束语：

就目前市场上医疗电源模块鱼龙混杂，而医疗电子行业属于特殊行业，对其电源的要求非常高，为保证人体及设备的安全性能，选择医疗电源模块尤为重要。而上文主要介绍了AC-DC级医疗电源的选用注意事项及特性要求，并推荐了几款值得推荐的医疗级AC-DC电源模块。通过对产品的鉴赏、对设计思想、对生产制程、对品质控制的分析、对企业实力与声誉的调查，金升阳LD系列电源是一类不错的医疗级AC/DC小功率电源模块，是值得我们使用的放心电源。

希望该文章能够给广大医疗电子设计人员选择医疗功率电源时能够带来相应的帮助。

参考文献：
MORNSUN公司，《技术手册》、《应用方案》；
设计创新网，《所有的医疗电源都一样吗》，Kevin Parmenter；
中国工控网，《金升阳DC-DC模块电源在医用传感器电路中的应用》，广州金升阳；
