【导读】由于电池的短寿命，设计不可能实现真正的移动性。因此，电源线仍必须连接装置电网以获得必要的能源或者来给电池充电。然而，感谢现在的电子设备对低电源的需求，这样就使得驱动他们的无线功能成为可能。这个设计理念描述了一个将无线能量传输到多于10CM的距离上的低电源设备的简单途径。这个设计是当工作在13.56mhz上时使用感应谐波耦合原理。该系统包括射频功率发射机和射频功率接收器。

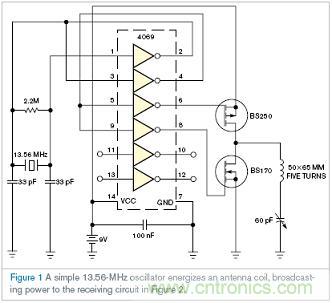

图1：包含一个13.56-MHz的振荡器的传输电路
图1展示了包含一个13.56-MHz的振荡器的传输电路。包含一个CMOS 4069变极器的振荡器使用从9v的电池得到的电源来获得宽电压摆动。振荡信号随后通过一个由两个小信号MOSFETS组成的推挽输输出级来在输出线圈处获得足够的电流。最后，输出信号通过一个已经整合了一个线圈和一个已调谐至13.56兆赫的60-pF可变电容器的串联谐振LC电路的手段来对外界进行广播。

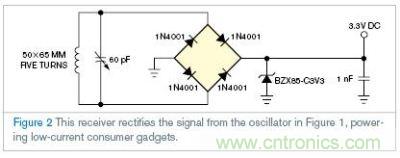

图2：包括了一个已协调到13.56MHZ的载波频率的LC网络的接收器电路
图2显示了包括了一个已协调到13.56MHZ的载波频率的LC网络的接收器电路。它包括一个线圈和一个与线圈并联的60-PF可变电容器。一个全桥整流器由4个矫正射频功率的二极管1N4001组成。矫频效率大约是50%。想要达到3.3 v的输出电压的需要一个通过线圈的引脚的9V的点对点的交流电压。一个分路调节器整合了一个3.3V齐纳二极管，这个二极管可以提供超出3.3v的电压钳位来防止由于距离产生的功率级别的变异。最后，在全桥整流器后面的一个1-nF的电容器用来减弱电源供给。
如果你的运用需要更远的距离，作为一项改进，您可以将电源增加到15V来在发射机线圈处得到一个更大的电压摆动。这里十分感谢CMOS工艺振荡器设计使用。另外，在发射器和接收器上设计一个较大的线圈天线可以帮助增距离的可操作性。
