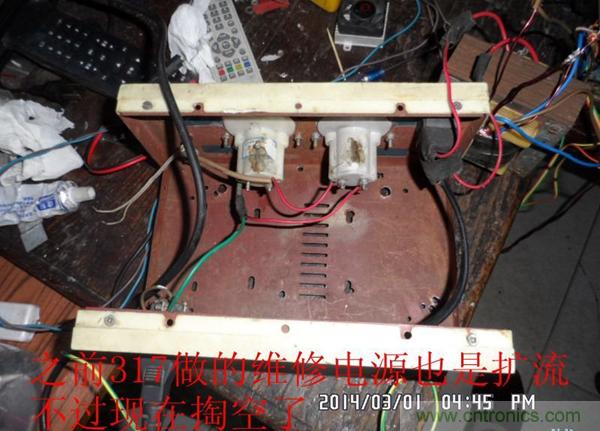

【导读】本文介绍一款0-30V、0-5A调压调流线性维修电源制作，317做的恒压加扩流，文中分享了具体电路图和详细的制作过程，感兴趣的过来看看吧。
不过最近用一笔记本电池带个自己做的小电视看，笔记本电池需要经常充电，普通电源不能限流，锂电这个东西过充很危险，所以要经常看着，太不方便。正好最近研究358， 先前做了个936的控制电路1322芯的，用场管的，由于一直在研究这个，只画了个PCB就分享给大家了，那个早就做出实物来了，由于一直在研究这个电源，就先放一边了，有空补那个图。

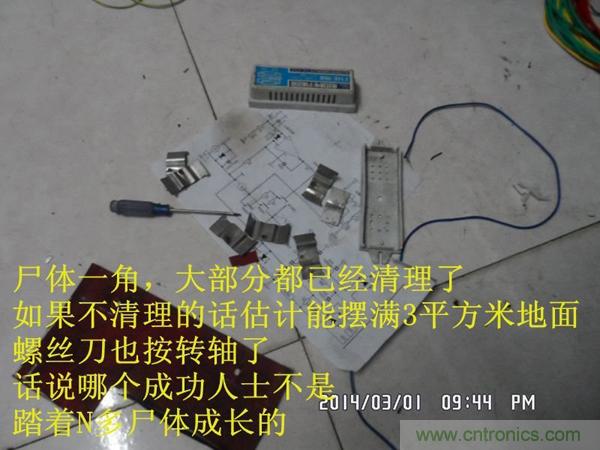

一般电源都用2N3055扩流，可是我要是用的话3055得现买刚好查资料13005也可以做扩流，而且手头又有一大批电子镇流器，基本上都是一批下来的，刚好参数也差不多就废物利用了，整个电源改造没花一分钱就是耗时，估计得四天以上。

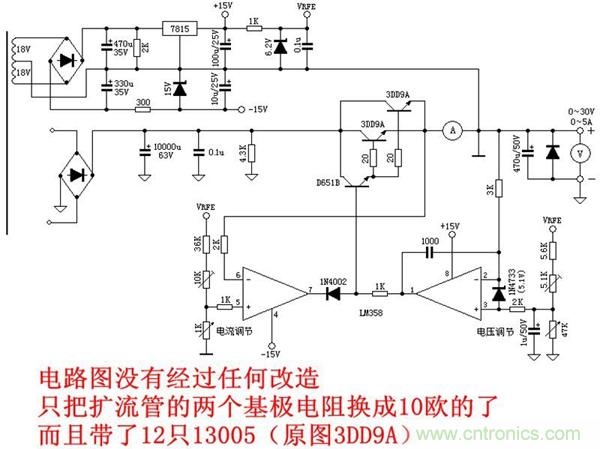

下面上电路图

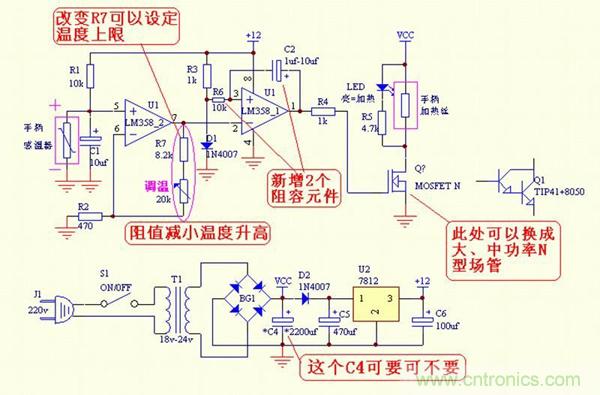

358运放，我用的是贴片式的，一共只找到两个。另一个做焊台了，那个是直插的，顺便把焊台的电路图也上传，焊台的C4我是加的。
好了继续电源。

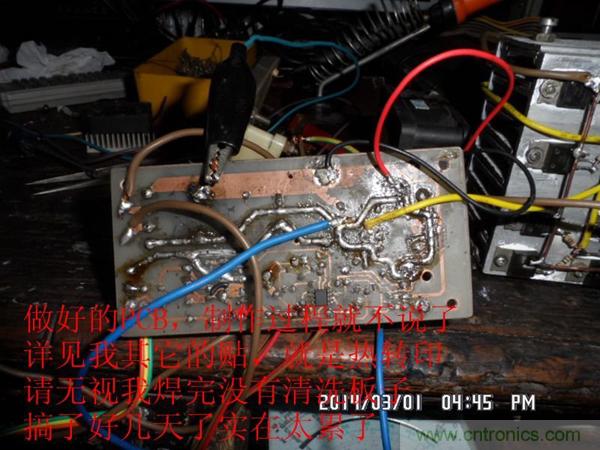

做好的板子，没有刷板子就无视。

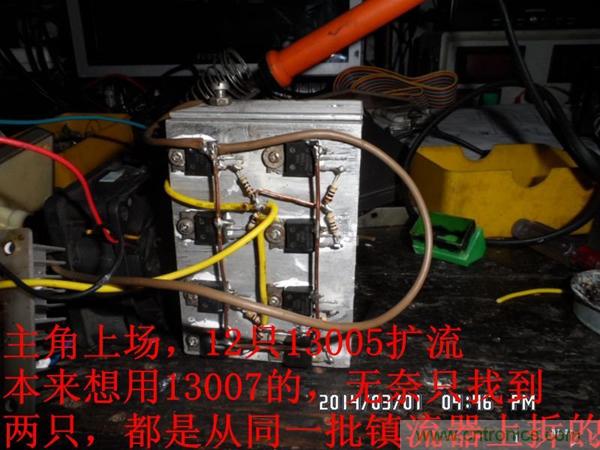

下面是扩流板12只管子当一只用，哈哈。

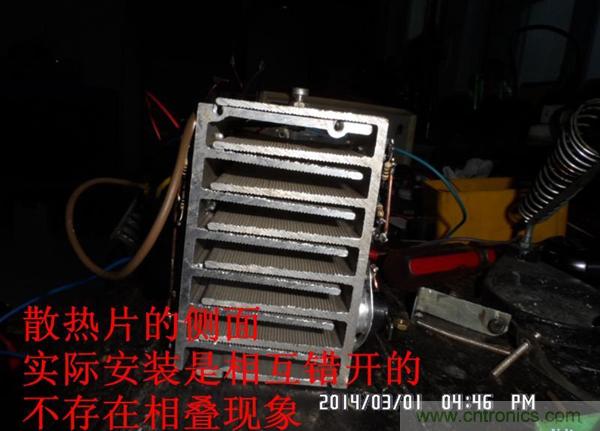

散热片某功放上拆的，截两半，对上用。

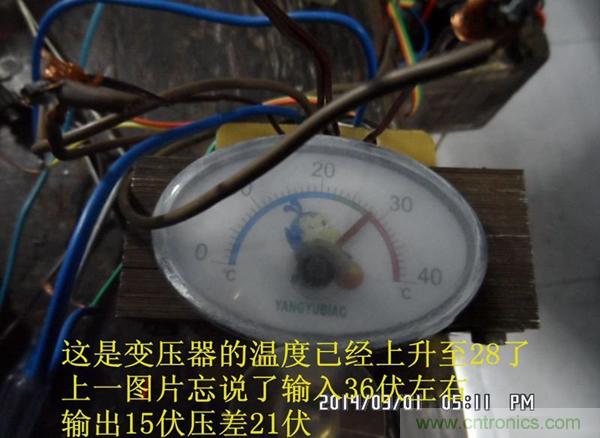

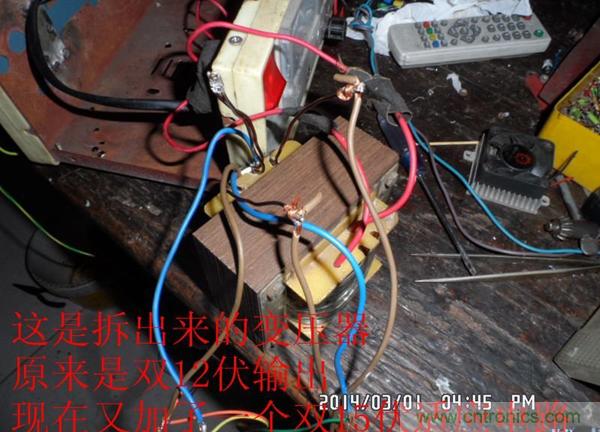

变压器都是手工绕制的，真累啊。
