【导读】在200到600W的电源应用中，LLC拓扑相当普及，特别是在高能效开关电源的设计方案中。本次设计方案采用电流控制模式的LLCAC-DC控制IC，能够简化电路布局，减少外部元件数量，跳周期的模式提升了轻载能效，提升了系统的可靠性，在一体化电脑、大屏幕电视等大功率电源系统应用中，能够实现超低待机功耗，以及轻载和满载。
传统电压模式LLC的限制
传统的电压模式LLC控制器是通过次级稳压器改变压控振荡器(VCO)频率，从而实现稳压。由于没有直接连接到初级端电流，所以需要添加额外的电路系统以提供过载及短路保护。当输出产生瞬态变化(如由空载转至满载)时，瞬态响应会比较慢。而且，LLC启动行为受谐振回路的元器件、实际的谐振电容电压、启动阶段的输出电压、启动大电流电压和初始导通时间等初始条件影响，在所有条件下避免硬开关是不太容易的。当应用进入待机模式时，为降低待机能耗，系统会关闭PFC及LLC，但同时需要系统里有辅助电源来维持MCU及周边元器件待机时的最低工作条件，增加了系统成本。
电流模式LLC的优势

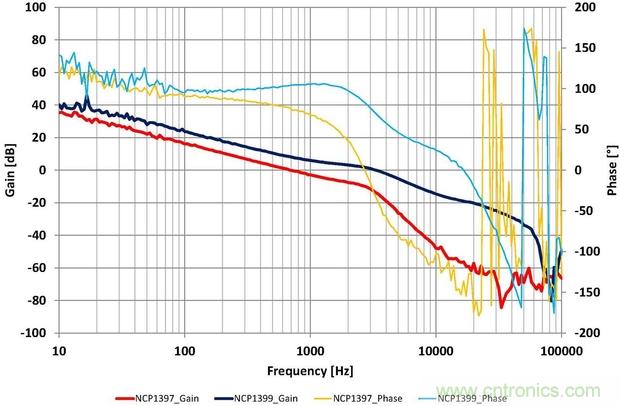

相同条件下，电流模式LLC可提供比传统电压模式LLC高得多的fo，从这波特图可以看出。
图1.波特图
因此，在动态负载响应方面，电流模式LLC比电压模式LLC提供更低压降、更低过冲(overshoot)和更快稳定响应；在线形纹波抑制方面，电流模式LLC控制抑制线性纹波比VCOLLC好5倍，其与Vbulk有关的Vout纹波甚至可以忽略不计；在线形瞬态方面，电流模式LLC控制提供较VCOLLC控制小10倍的过冲和小10倍的压降。
NCP1399应用原理及电流模式控制算法

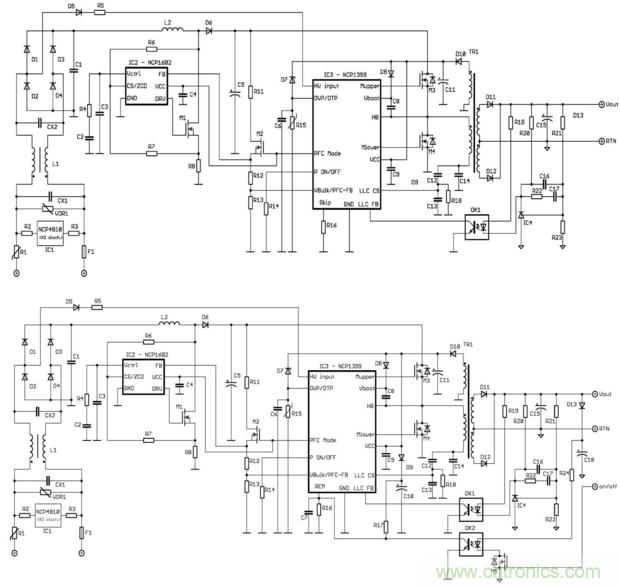

NCP1399有ActiveOFF关断模式(NCP1399Ax)和ActiveON关断模式(NCP1399Bx)两个版本。如图2所示，两个版本均采用业界首款6引脚PFC控制器NCP1602，与NCP1399配合成为完整的LLC方案。PFC运行由NCP1399经由VCC控制，PFCFB和LLCBO的电阻分压是共享的，这共享也是可关断的。NCP1399Ax采用”Skip”引脚调整进入跳周期模式的负载状态，及侦察到FB电压低于VB_remote_off时进入关断模式；NCP1399Bx则采用內部设定的“跳周期模式”阈值电平(IC内部可编程)，及运用独立的光耦制REM引脚而进入关断模式。
图2.NCP1399典型应用原理图(上：A版本；下：B版本)
由于谐振电容集成初级电流(Iprimary)，所以Vcs电压与初级电流成正比，而在关断期间，Vcs电压有正或负斜率，再者，关断时的Vcs电压几乎是线性地依赖于负载电流，而Vcs关断电压曲线随Vbulk变化，故可通过Vcs与初级电流的关系以及Vcs分压实现电流模式LLC控制。具体控制算法为：1)通过Vcs分压信号取得正谐振电容斜率；2)偏移加至Vcs分压信号，以避免轻载时光耦饱和；3)根据FB引脚电压和Vcs电压斜率(反映通过初级电流的线路和负载条件)通过系统自动调节Mupper导通时间；4)然后同样的导通时间被复制用于MlowerMOSFET，确保完美对称的直流。
图3.电流模式控制原理
[page]NCP1399如何实现高能效及超低待机能耗
自动调节死区时间(DeadTime,DT)
DT期的作用在于避免功率MOSFET的交叉导通，从而防止过电流对系统的损毁。固定的DT期通常用于使能谐振转换器，但由于励磁电流随线性和负载条件变化，采用固定的DT期不能确保最佳的运行条件。NCP1399采用专有方式，当检测到零电压开关(ZVS)转换，dV/dt传感器监测HB引脚斜率，并提供逻辑信号，从而根据谐振回路参数优化调节DT。
跳周期模式

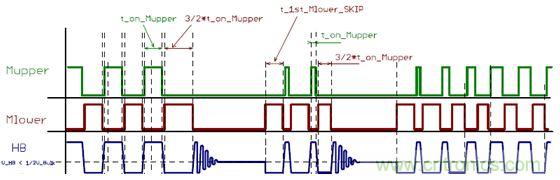

由于初级端MOSFET的ZVS和次级端整流器的ZCS(零电流开关)，LLC谐振转换器可在中度负载和满载时达到最高能效。但在轻载和空载条件下，如果采用普通的频率调制控制技术会产生不小的能耗。NCP1399采用专有的跳周期模式技术，尽可能地提升轻载能效并降低噪声。它基于FB引脚电压电平执行跳周期模式，跳周期比较器将FB引脚电压和预选值进行比较，当VFB降至低于预选跳周期水平，IC经由专用关断序列进入跳周期模式。在这种运行模式下，IC功耗降低，PFC段及使用PFC模式引脚的BO/PFCFB高压分压器可被禁用，由于NCP1399总是以特定的方式进入跳周期模式，这运行总是被Mlower驱动脉冲以导通时间等于Fmax的3/2时(或最后一个Mupper脉冲的3/2)结束，因此谐振电容电压保持为Vbulk*1/4，从而降低开关损耗。当FB引脚电压内部增加预选滞后，IC回到正常运行模式，Mlower的第一个脉冲被延长，对自举(bootstrap)电容进行再充电，并激励谐振回路以准备ZVS条件用于后续的Mupper导通进程，接下来的Mlower脉冲基于导通时间CMP信号而被延长。
图4.进入跳周期模式及从跳周期模式回到正常模式
PFC导通/关断功能
PFC导通/关断功能基于FB引脚电压监测来完成。PFC预设的计时器(Timer)用来克服瞬态期间的问题，三态输出控制PFCFB/LLCBrown-Out(BO)分压器和PFCVCC。这PFC导通/关断功能在跳周期模式可降低轻载能耗。
NCP1399专有的控制提供强固的保护
1.专有启动序列
在谐振开关电源应用中可能会出现硬开关启动。NCP1399使用特定启动方案，确保在
任何启动条件下的稳固的、无硬开关的启动。NCP1399使用软启动计数器和D/A转换器，实现数字非线性软启动序列。
2.过载保护
过载保护通过FB引脚电压检测实现。导通时间比较器定义了比较值以控制导通时间。
当使用NCP1399发生次级短路时，FB引脚电压上升，当FB引脚电压达到最大值时，故障计时器/计数器启动，控制器禁用驱动脉冲并进入保护模式。
3.内置可编程功能
NCP1399内置许多可编程功能，包括：空载期钳位和故障选项、TSD阈值、使用可调
节的阈值选择Remote和关断模式、VCC导通/关断阈值、CS偏置和斜率补偿增益、提供CSLEB、跳周期模式的内外阈值、故障计时器/计数器及其持续时间—包括自动恢复计时器、累积或非累积选择、OTP/OVP闩锁或自动恢复选择、BO选择(IBO,VBO,跳周期期间功能)、最大导通时间故障检测(导通时间和闩锁/自动恢复)、启动序列的第1个Mupper和Mlower脉冲宽度、软启动增量影响软启动持续时间、PON/OFF功能的激活和滞后以及计时器功能等，可在不同应用中根据具体情况将参数进行适当调整和优化，提供了设计灵活性并加快产品上市。
评估板能效测试

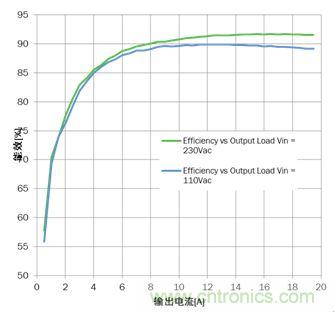

下图显示，当输入电压为110V和230V，输出电流在0-20A范围内时，NCP1399的能效高达90%以上。
图5.评估板能效测试图
结语
安森美半导体推出的LLCAC-DC控制器NCP1399采用电流模式控制，突破电压模式控制的诸多限制，具有更瞬速的动态反应，提供更高的轻载及平均能效，并且无需辅助电源就能实现待机模式的超低待机能耗，从而降低成本，它采用可靠的开机启动模式，并集成过载保护、过流保护以避免硬开关，以及欠压检测、开路光耦检测、自动DT调节、过压保护和过温保护等一系列保护特性，保证系统可靠性。设计师还可利用NCP1399内置的可编程功能，根据具体应用对参数进行调整和优化，为大屏电视、一体化电脑等大功率应用设计出高能效、超低待机能耗的电源系统。
