【导读】本次我们就用一个接近开关的详细技术参数和真假判断给您举例看一下是不是真的仿品可能达到正品的技术参数。接近开关都有哪些具体参数能给您选型提供多方位参考依据？我们来一条条解读他的参数和可能对选型带来的影响。
当我们评测很多接近开关的时候，很多人都说这玩意很简单，只要能用就行，没什么复杂的。实际上当选择接近开关这个看似简单的传感器的时候，您是否认真的看了他的技术参数？是否真的读懂了产品？本次我们就用一个接近开关的详细技术参数和真假判断给您举例看一下是不是真的仿品可能达到正品的技术参数。接近开关都有哪些具体参数能给您选型提供多方位参考依据？我们来一条条解读他的参数和可能对选型带来的影响。
本次举例样品是德国ifm的IFS289，这款电感式接近开关传感器由于适用于工业、移动、冷却和润滑应用并且拥有高防护等级，修正系数 1：可应对多种金属的恒定检测距离，极高的开关频率，耐振动和冲击等特性所以应用面非常广泛。接下来我们就用这个接近开关传感器的厂家技术参数来解读一下看看接近开关传感器是不是真的那么简单。

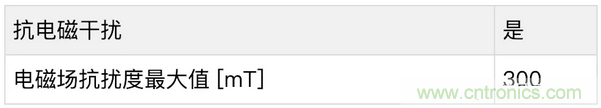

抗电磁干扰：是 表明这个接近开关传感器有抗电磁干扰型的性能。电磁干扰会对电感式接近开关产生不良影响导致其误动作，所以一般如果使用在有电磁干扰的场合如接变频器、电机等情况下可以选用抗电磁干扰型的传感器。
电磁场抗扰度最大值：300mT 这是标明抗干扰的最大值为300毫特斯拉 （注：1特斯拉=1000毫特斯拉）
这里有个选型小Tips： 如果你的应用场景中有这类可能性，一定要在选型购买之前预先向传感器厂商说明。

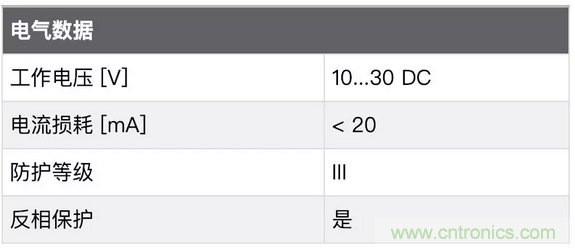

工作电压：10...30V DC 表明这个传感器在直流10到30V宽电压范围均可正常使用。
电路损耗：小于20mA 我们知道电路损耗是指因电路内部的元器件、组件设计、制造工艺等因素造成的损耗，这个越小说明电路设计制造工艺越好。
防护等级：III 电器等级Ⅲ类是指：使用安全电压(50伏特以下)的各种电器，在没有安全接地又不干燥绝缘环境的情况下，必须使用安全电压型的产品。
反相保护：是 指电源正负极接反传感器会自动保护并不会因为接错而烧坏产品。
这里有个选型小Tips：如果您是自己使用还能较好避免极相错误的情况，如果您是搭载产品可以考虑选择带反相保护的传感器产品，可以有效的避免您的产品交付后出现使用方的电气施工人员需要更换传感器的时候接错的可能性。

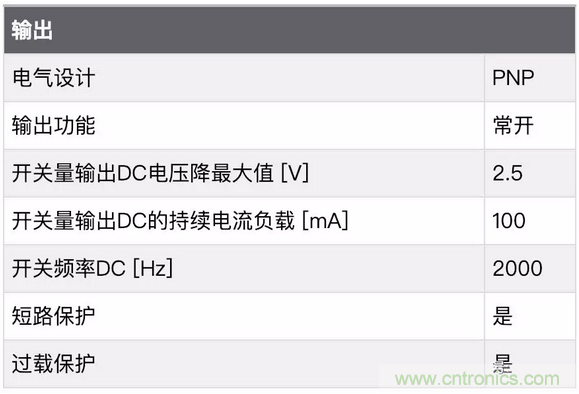

电气设计：PNP 是指输出的是高电平，一般有三条引出线，即电源线VCC、0V线，out信号输出线。
输出功能：常开 是指没有讯号输出时，电路是开路状态。可以看成没有讯号时，电路是断开的，有讯号时电路才连通。
开关量输出DC电压降最大值 ：2.5V 这里指的是传感器输出端的直流电压下降的最大值是2.5V。
开关量输出DC的持续电流负载：100mA 这里指传感器输出时候持续的电流负载为100mA。
开关频率DC：2000Hz 顾名思义频率是单位时间内完成周期性变化的次数,是描述周期运动频繁程度的量。这个也就是常说的接近开关传感器的响应频率，简单说是指当每一个检测物体移向接近开关时，开关每秒钟输出频率，这款接近开关每秒钟可以检测输出2000次。
短路保护：是 在有短路故障产生后的极短时间内切断电源
过载保护：是 一般是指运行电流超过其额定电流但小于1.5倍额定电流的运行状态时启动自动保护。
这里有个选型小Tips：接近开关传感器的响应频率也就是这里的开关频率这个参数，是这类传感器选型时重要的指标，可以在选型时预先向传感器厂家描述清楚你的应用对这方面的需求。同上条反相保护Tips提示的一样，短路保护、过载保护可以有效的保护您的产品。

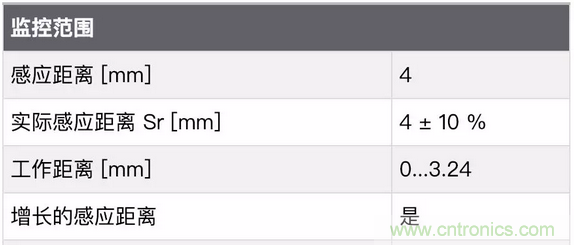

感应距离：4mm 根据EN 60947-5-2标准，额定感应距离是指用来描述开关动作距离的一个标准值。它不考虑动作误差和由外部因素如电压、温度变化而产生的影响。
实际感应距离Sr：4mm±10% 这个传感器的标准检测距离为4mm，正负差范围为4mm±10%单个接近开关在 (23±5) °C的环境温度下所测得的感应距离，基于特定的安装条件和额定工作电压范围：0.9 Sn ≤Sr ≤1.1 Sn
工作距离：0...3.24mm 在固定条件下，检测目标在这个感应范围内，开关的动作是能保证的。
增长的感应距离：是 表示该接近开关检测距离相比较标准系列的有增加。
这里有个选型的小Tips：您在选择接近开关时候对于检测距离的需求是不是有增长的需求，并且根据您应用需求的检测距离请尽量将所有综合因素考虑进去用工作距离作为参考最为稳妥。使用时候也要注意环境温度、电压因素，如传感器可能出现问题的时候先排除这类因素造成的误差影响，再行排查其他原因。

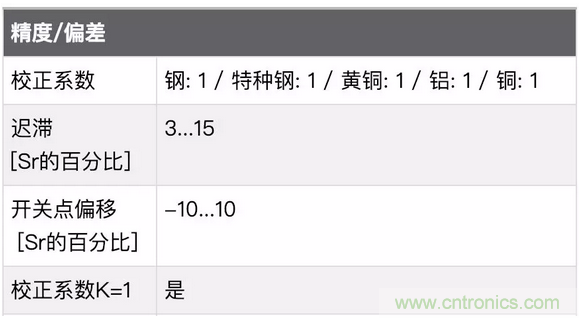

校正系数：钢: 1 / 特种钢: 1 / 黄铜: 1 / 铝: 1 / 铜: 1 这个是指检测物为钢、特种钢、黄铜、铝、铜这些材质均不会影响检测距离。这里值得注意的是一般接近开关传感器会因为检测物材质不同造成检测距离会有衰减。
迟滞：3...15 当目标物靠近接近开关和当目标物离开接近开关时所获得的两个开关动作点之间的距离差。该值是用相对于有效感应距离Sr的百分数表示，在 (23±5) °C的环境温度和在额定工作电压下测得：H≤ 0.2 Sr
开关点偏移：±10% 是指在传感器外壳温度为 (23±5) °C，随机的相对湿度，供电电压为额定工作电压U±5%，在8个小时内进行测量所产生的有效动作距离的变化量
校正系数K=1:是
这里有个选型小Tips：我们知道大多接近开关传感器会因为检测目标物金属材质的不同，造成有效检测距离的变化。而现在越来越多厂家在推出校正系数1的接近开关传感器产品，这样对于多种金属目标物检测距离可以不变，有效的扩大了固定位置的接近开关传感器的应用范围。如果您的应用场景是有多种金属材质的检测需求，可以考虑选用校正系数K=1的传感器。

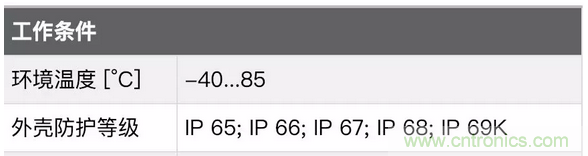

环境温度：-40..85 这里指工作环境温度范围。
外壳防护等级：一般传感器只标明一个IP等级，这只传感器标注了这么多标准的意思是以上标注出的标准他都满足。这里需要特殊说明的是IP69K和IP68。
IP69K：能够承受EN 60529和DIN 40050-9中定义的热蒸气冲刷测试。这能够提供水压在100 bar(1450 psi)，温度80ºC的防护。压力直接应用在感测器上，以30度的角度递进（0，30，60和90度），在每个角度持续30秒，共120秒（2分钟），能够防止水的进入。所以可以看出满足IP69K并不意味着满足IP67和IP68。其实，IP69K只能够防护冲刷压力，并不适用于浸没在水中的应用。因此，IP69K防护等级往往被用于经常清洗冲刷的应用中，例如酿酒厂，洗车厂和食品饮料厂中，但是并不适合被用于设备完全浸没在水中的场合。
IP68、IP67： 这里的6代表灰尘禁锢：尘埃无法进入物体整个直径不能超过外壳的空隙 第二位7代表：防短时浸泡：常温常压下，当外壳暂时浸泡在1M深的水里将不会造成有害影响；第二位8代表：防持续浸泡：在厂家和用户都同意，但是条件比较严酷的条件下，持续浸泡在水里将不会造成有害影响。
所以一般防护比较全的产品会把满足的标准都标注出来。
EMC电磁兼容：是指设备或系统在其电磁环境中符合要求运行并不对其环境中的任何设备产生无法忍受的电磁干扰的能力。
这个标准文件写的很清楚了不多解释了，按照您的产品应用需求看这些标准是否符合您的设计就可以了，有兴趣的朋友可以自己去翻看一下这些标准文件。 EN61000 EN55011
这里大概说一下：为了定义冲击强对加速度和持续时间进行定义，根据EN60068-2-27标准固定三个空间轴（x、y、z）分别施加三个正冲击和负冲击。
抗振强度：20 g (10...3000 Hz) / 50个扫描周期/频率; 每3个轴每分钟一个八度；
抗冲击性：100 g 11 ms半正玄; 3个坐标轴中每个方向3个冲击
持续抗冲击性：40 g ６ ms; 3个坐标轴中每个方向4000个冲击
通过以上的测试证明被测传感器需要在以上测试过程中传感器不可出现影响后续使用的任何损伤。用以说明这个产品可以抗如此冲击以应对这样的高强度的应用场合。
快速温度变化：TA = -４０ °C; TB = 85°C; t1 = 30 min; t2 = < 10 s; 50个周期
通过以上的测试被测传感器需要在以上测试过程中传感器保障正常工作状态。
标准文件冗长，因为有标准可查看，就不一一具体说明了。这里除了可以去看看EN60068这个标准文件，选型的时候对您也是有帮助的，特别是如果您的产品应用有震动例如振动台、抗冲击例如机车床设备等等，或者环境使用温度有高低温要求的时候，这时这些标准的符合性就是您选型首要依据了。
这里有几个特别一点的技术参数我们详细再看下：
我们都知道盐对金属材料的腐蚀是电化学的，对非金属材料也有复杂的化学反应，对一个产品的腐蚀程度破坏程度还是很大的，所以做这个试验就是看产品能达到一个什么耐受标准。

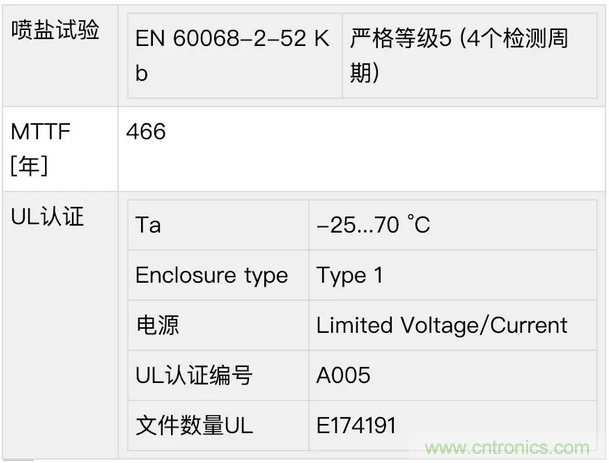

喷盐试验： 严格等级5 这个我们看一下 严格等级5的意思是什么。
先要说下严重程度3 试验循环一次 包括：4次喷雾过程每次2小时，每次进行20小时到22小时存储过程，之后在温度23ºC±2ºC，相对湿度为45%到55%的环境中储存三天。
严重等级5 = 把严重等级3的这些循环做4次。
选型小Tips：这个指标是作为有特殊需求环境的一个参考，例如海洋环境、海边、船舶甲板等等地方的使用一定要将这个耐腐蚀影响的因素考虑进去，千万别忽略。并且在选型后以上的几个抗震、抗冲击、抗腐蚀的参数也要进行小批量的产品应用环境测试试用确保达到实际环境的应用要求。
MTTF: 466年 MTTF(mean time to failure，平均失效前时间)，定义为随机变量、出错时间等的"期望值"，使用最为广泛的一个衡量可靠性的参数。简单说就是系统的平均寿命指系统发生失效前的平均工作时间长。是不是感觉怀疑写错了？ 没错确实是466年。实际上这个MTTF没什么太大意义，不过可以给你的产品提供一个参考，也就是你的产品需要标注MTTF的时候要把产品中所有使用的元器件的MTTF都查一下，然后计算得出你的产品的MTTF。
UL认证:UL安全试验所是美国最有权威的，也是世界上从事安全试验和鉴定的较大的民间机构。 它是一个独立的、营利的、为公共安全做试验的专业机构。
重量：24.2g
外壳：螺纹结构
尺寸：M12x1 / L=45
原材料：黄铜 白青铜-镀层; 感应面: LCP 白色; LED窗口: PEI; 固定螺母: 黄铜 白青铜-镀层
这几个参数也没什么可说的，但有时候可以给你设计整机时候的重量、尺寸、安装方式提供参考，还有常常进出口报关的时候也会用到这些参数。
需要特别说明的是安装：齐平安装，齐平式电感接近开关和电容接近开关可以齐平安装而无需留出一段空隙 。这种安装方式相比非齐平的优势在于有更好的机械保护功能，安装时也不会出现倾斜。由于内部特殊的屏蔽作用，使侧面径向的磁场减小，这些接近开关的感应距离大约是非齐平安装接近开关的60%左右。
选型小Tips：在这里齐平、非齐平是您的选型考虑因素，需要您选型时候根据您的应用做出选择。

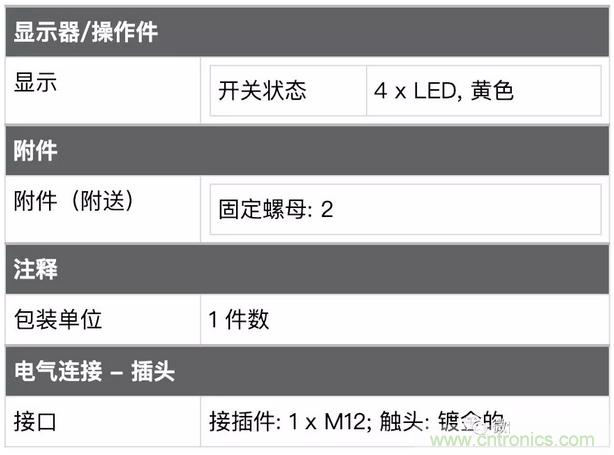

显示：开关状态 4xLED黄色 意思是表明这个传感器有四个黄色的LED指示灯显示他的通断状态，一般这类传感器用4个LED基本上可以做到没死角的能看见其开关状态了。
附件：固定螺母 2 说明这个传感器包装内带有安装螺母，有的传感器是带螺母的有的并不带螺母，所以买之前您一定也要看好，别拿到传感器以后才发现没有螺母的情况无法安装，还要再去买螺母浪费时间。
小Tips：这里是个小细节很多人购买的时候容易忽略，有的传感器不带安装螺母买完传感器还要去买螺母。
另外提个小问题看大家知道不知道：
在我们接触很多很多品牌的传感器以后发现这里还有一个比较特殊的地方我们可以看到很多品牌的配有附件的传感器只配有螺母没有配任何垫片，有的品牌又是垫片又是螺母，你知道为什么吗？
包装单位：1件数 这个没啥可说的。
接口：接插件 1xM12 触头：镀金。 这里指这个传感器是接插型的而不是带线的传感器，需要准备M12插头的线缆，我看到有仿的这款传感器直接做成有线的...... 可能仿造的人都没见过正品吧。触头镀金，这个很重要也是一个成本所在，一般接近开关类传感器接插头这里使用的镀铜的居多。我们都知道金有很好的导电性和稳定性，如果产品中使用到了镀金工艺一般就是为了提高产品的稳定性的，所以可以推断出这款传感器应该是从设计到生产制造都是追求稳定性的一个定位的产品。

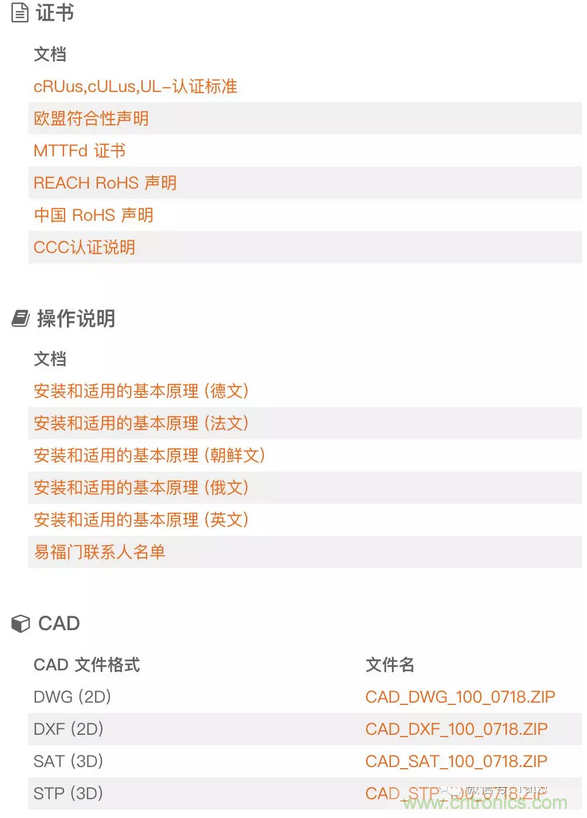

一个接近开关传感器产品除了技术文档外所附带的其他文档都有哪些呢？我们来看一下。
关于传感器的真真假假
近期我们一个偶然的机会了解到这款接近开关被仿冒，某宝仿冒品泛滥。

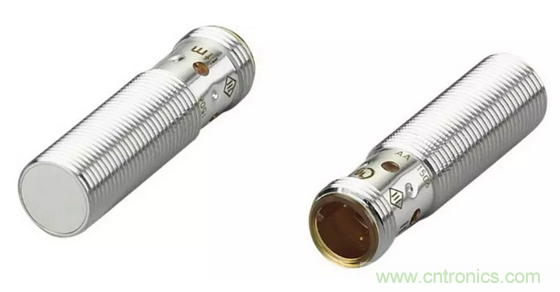

我们先看一下正品的外观：

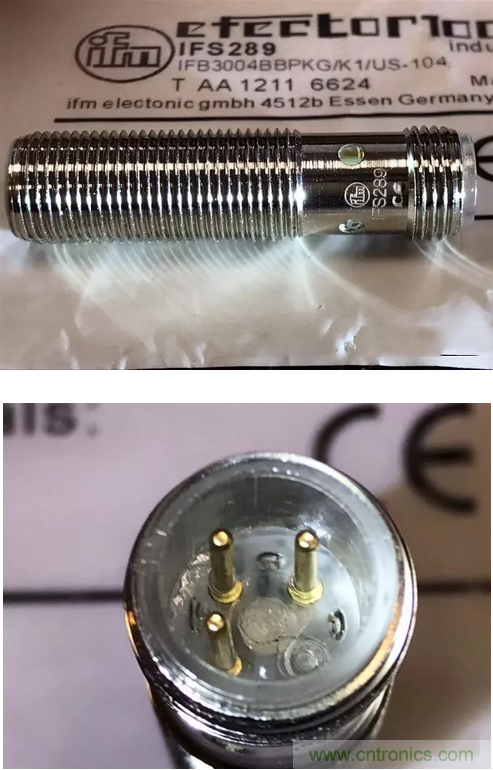

我们再看一下仿品的外观
我们从外观识别一下真假区别：
图一、仿品外壳做工极其粗糙，螺纹毛刺很多。
图二、ifm正品的针脚是镀金处理的，仿品内套是塑料的针脚是黄铜的。
这种仿品基本上我们就没必要拆解对比真假了，这属于一眼假的仿品，大家只要拿到产品看针脚不是镀金的，螺纹摸起来粗糙的、甚至带尾线的就可判断真假了。不是说笑真的很多仿冒的这个型号的传感器是带尾线的假到家了，我严重怀疑这个造假的可能都没看过这个传感器的正品。
以上就是关于一支接近开关传感器的技术参数解读举例，从以上内容看您认为接近开关传感器这个产品真的就那么简单吗？希望我们在解读过程中对接近开关传感器的选型小Tips对您有所帮助。
