【导读】近日我接到委托，要帮看看一台上不了电的旧民频收音机。经过确认发现，机器果然是“挂”了，电源部分供不上电。这个现象的一个常见原因是大家会反向连接收音机电源。

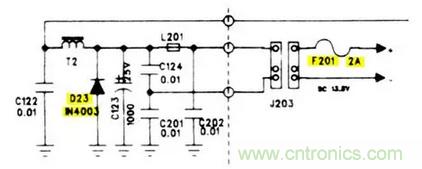

收音机的设计中电源部分有一个二极管，其功能是提供反向保护。基本上，如果你把收音机电源极性接错了，二极管就会导通(D23)，并且熔断电源线上2安培的保险丝(F201)。这是一个非常典型的电源供电电路。

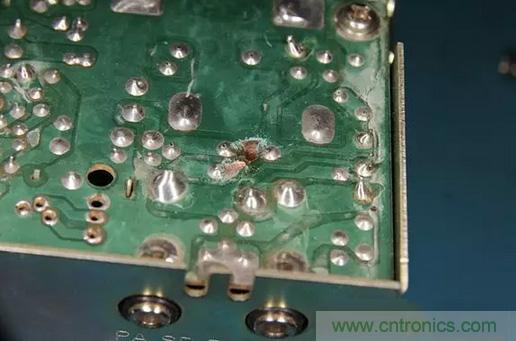

很自然地，保险丝会熔断，但大家又不总是会用相同额定电流的保险丝来替换。通常情况下，他们会用更高额定电流的保险丝来做替换。所以，当收音机仍然反向连接电源，就会出现保险丝没有熔断，PCB电路板上走线有烧断的现象。如下图所示。

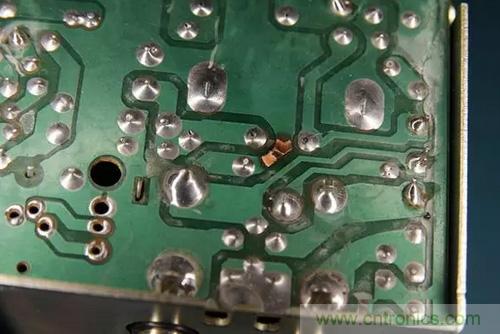

大部分情况下，除了电路板上被炸出的铜走线，反向极性二极管也会短路，必须更换。但这次，我们很走运，二极管性能良好。所以，现在我们必须修复这个开路走线。

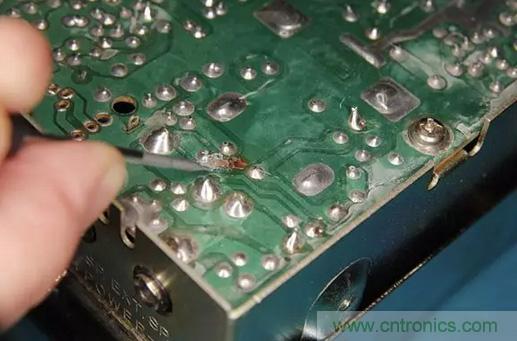

第一步是用小型精密螺丝刀(一字式) 把板上铜走线绿涂层去掉。轻轻刮掉走线上的绿漆涂层，露出铜层，如图所示。
对开路走线两端进行清洁处理。

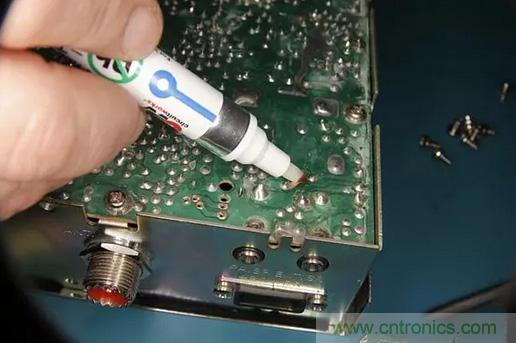

现在，用一些助焊剂来准备给铜点镀锡(简单地在铜焊点上刷一层薄焊料)
在完成铜走线镀锡后，用一跟实心导线(也称作母线)焊接到开路走线的一个端点。

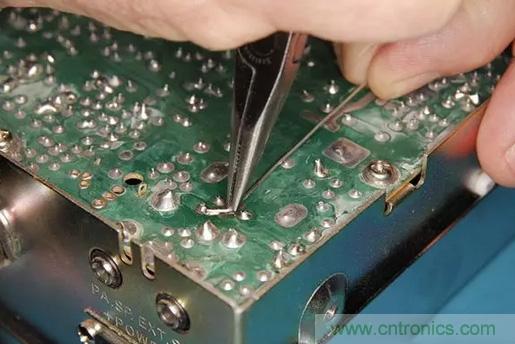

然后用尖嘴钳稍微弯曲一下，让它与断开走线的另外一个端点位置能吻合上。

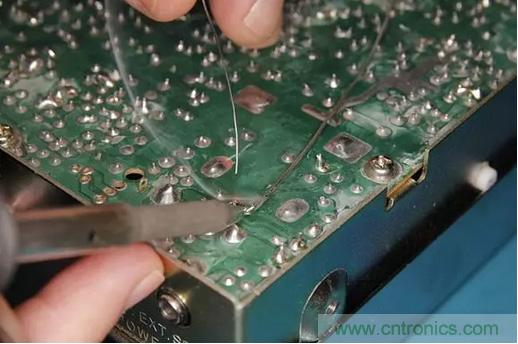

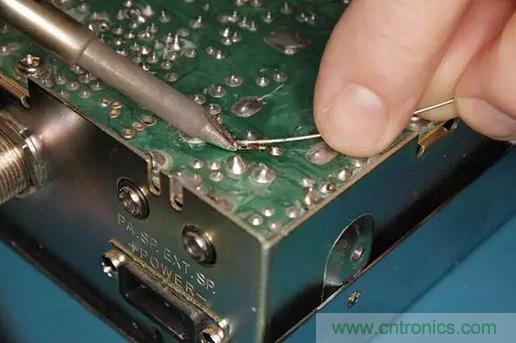

接着焊接导线的另一个端点到PCB断开走线对应的另一个焊点上。

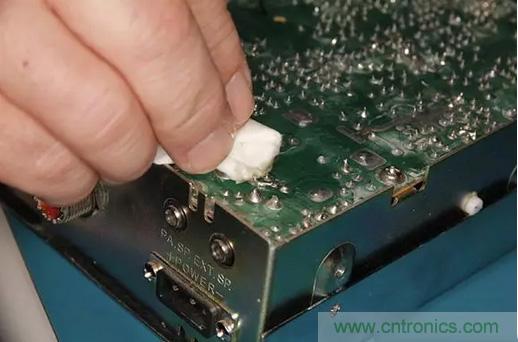

接下来修剪多余的电线至焊点处，并用助焊剂清洁剂对焊点进行清理。

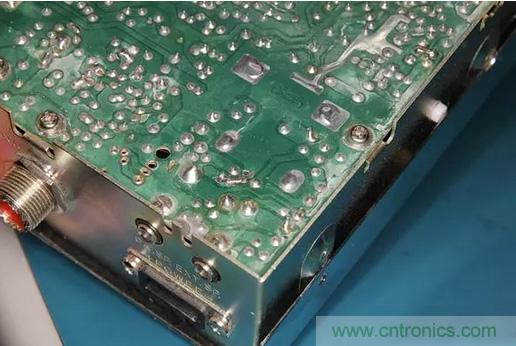

修复完成。
最后一步是检查收音机是否可以正常工作。当然啦，这台收音机可以正常工作了。这个流程在任何你要修复印刷电路板走线时都能用得上——无论是像这次烧断的走线、由于电路板开裂造成的断线，甚至是在修复过程中产生的走线断路。
