【导读】高功率密度电源不仅能够提供更大的输出功率，还能在体积和重量上做到最小化，这对于许多应用领域来说至关重要，比如数据中心、电动汽车、航空航天等。本文将探讨实现高功率密度电源方案时需要考虑的设计要点，并推荐安全稳定且高效的数字电源方案及主控芯片。
高功率密度电源不仅能够提供更大的输出功率，还能在体积和重量上做到最小化，这对于许多应用领域来说至关重要，比如数据中心、电动汽车、航空航天等。本文将探讨实现高功率密度电源方案时需要考虑的设计要点，并推荐安全稳定且高效的数字电源方案及主控芯片。
扫码可申请免费样片以及获取产品技术规格书
1. 效率优化
2. 热管理
3. 材料与封装技术
4. 功率因数校正(PFC)

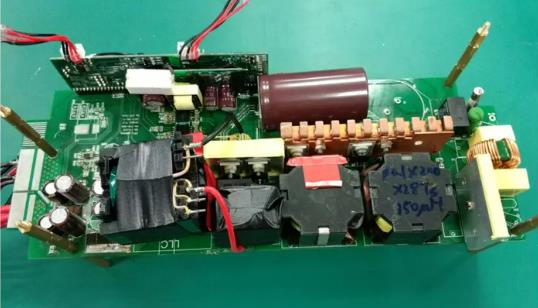

恩智浦1000W 数字电源方案
方案简介：
方案为基于NXP MC56F82748VLH 开发的高集成度数字电源解决方案，实现全数字化电源供应器。NXP MC56F82748VLH是一款数字电源控制器，它提供了很强的适应性与灵活性，具备直接监视、处理并适应系统条件的能力， 能够满足几乎任何电源要求。
方案优势：
①电源应用 : 1000W 伺服电源供应器 ( 全数字控制 )
②电源一次侧 ( AC to DC ) : Inter-Leave PFC ( 控制芯片: NXP MC56F82748VLH )
③电源二次侧 ( DC to DC ) : Full-Bridge LLC ( 控制芯片: NXP MC56F82748VLH )
④外观尺寸: 300mm × 105mm × 40mm (1U)
方案规格：
①输入电压 : 交流电 90V to 264V
②输入交流电频率 : 47 Hz to 63 Hz
③最大输出功率 : 1000W
④输出电压 : 单组 DC 12V
⑤PFC 切换频率 : 100 kHz
⑥DC-DC 切换频率 : 50 kHz to 250 kHz
⑦符合 80+ 金牌效率
⑧保护：OVP / OCP / CBC
⑨PF > 0.99 (400W～1000W)
极海移动电源控制板应用方案
方案简介：
该方案为3.6KW移动电源控制板，电池电芯为磷酸铁锂，采用内置双向逆变器模块，在小体积、高功率密度情况下，实现220V输入/输出、充电/用电双工作模式，主控IC为极海APM32F411，主频120MHz，可满足同时与BMS系统、双向逆变器模块以及显示模块通信的需求。
方案特点：
电池最大容量2048Wh，循环次数4000次；
充电模式：支持220-240V交流电、500W车载充电、1000W（Max）太阳能板充电；
输出模式：220V/2400W，AC输出220-240V，最大10A；
支持USB输出，USB-A口最高18W，Type-C最高100W；
支持车充输出12.6V/126W，DC5521最高12.6V/38W。
小华3kW 两相交错全桥LLC方案（参考设计）
方案简介：
交错式LLC电源拓扑能大幅度降低LLC输出电流纹波，可以减少输出侧滤波电容，从而减少系统体积；扩大单相LLC变换器的输出功率容量，相比直接并联，多相交错后相间易于均流；轻负载时还可以以单相全桥模式工作。所以已经广泛应用在中大功率工业领域。小华HC32F334专用数字电源控制器结合了交错LLC的发波时序和保护需求，完全自主开发设计，支持12路130ps高精度HRPWM。
方案特色：
输入电压：DC 380-420V
输出电压：DC 48V
功率：3000W
峰值效率：97%
谐振频率：132K
两相均流度：＞95%
输出纹波：＜1%
应用场景：
AC/DC、DC/DC数字电源应用，如通信与服务器电源、砖块电源、微逆、充电桩DC/DC等。
