【导读】在现代电子系统设计中，电源管理集成电路(PMIC)已经成为复杂电源架构的核心组件，其设计灵活性远超传统电源解决方案。传统方案主要关注效率和电压调节，而现代PMIC则集成了多个电源轨、时序控制逻辑、故障保护和遥测功能于单一紧凑器件中，大大提升了系统集成度和可靠性。
PMIC的技术演进与应用价值
多通道PMIC能够同时管理多个电源输出，每个通道为系统的不同部分提供稳定电压。更值得关注的是，这些器件还可以配置为多相工作模式，通过并联多个通道来提供单个大电流轨，有效取代了传统的单通道大电流调节器。这种创新方法确保各个通道均等分担负载，避免单一通道过载，在需要大电流传输且要求高效率和可靠性的应用中显得尤为重要。
四相并联，用作20 A单输出PMIC

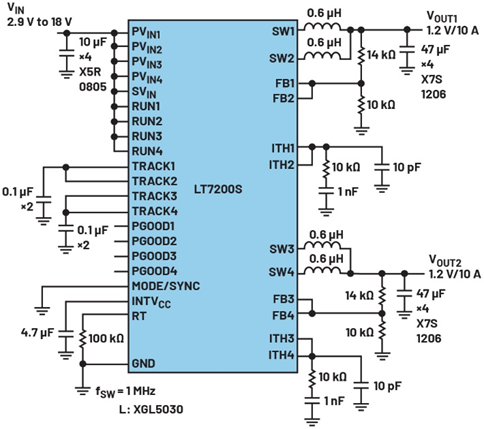

双相并联，用作10 A/10 A双输出PMIC
如今，PMIC已广泛应用于数字信号处理器、处理器、FPGA和微控制器等复杂器件中，满足不同子系统对功率水平的多样化需求。
应对大电流挑战的封装与并联技术
为满足日益增长的大电流需求，各大厂商推出了创新解决方案。以LT7200S为例，它采用薄型5mm×6mm、48引脚LQFN封装；而ADP5055和ADP5056则采用5.00mm×5.50mm LGA封装。这些紧凑封装全都支持并联能力，可实现大电流供电，在有限空间内提供最大功率输出。
FPGA与SoC的电源管理解决方案
随着数据速度提升和工作负载增长，FPGA和SoC对电源提出了更高要求。电源系统不仅需要提供更大电流，还要实现更高功率密度，同时保持简便性和可靠性。对于需要15A以上电流的系统，LT7200S稳压器支持并联并错相运行，确保功率输送高效稳定。该器件采用四相架构，四个内部同步降压型稳压器通道可高效并联，每个通道能输出或吸收±5A电流。四相并联时，可向公共输出端提供高达±20A的电流，这是通过精密电流模式控制实现的，能确保所有通道间精确均流，从而提升热平衡和系统可靠性。
先进技术与性能表现
LT7200S通过PHMODE引脚支持相位交错，允许每个通道错相运行，显著减少输入和输出纹波。MODE/SYNC引脚支持与外部时钟同步，实现协调切换，最大限度减少敏感应用中的噪声。其工作频率可通过外部电阻在400kHz至3MHz范围内设置，满足不同应用需求。独特的“可锁相、受控导通时间、恒定频率、电流模式”架构特别适合要求快速瞬态响应的高频、高降压应用。
值得一提的是，LT7200S采用Silent Switcher® 2技术，通过创新设计和封装工艺，在实现高效率的同时降低电磁干扰(EMI)。这项技术使稳压器对PCB布局变化的敏感度大幅降低，简化了设计流程，提升了整体性能。
在实际测试中，四相LT7200S解决方案在1MHz开关频率下，将电压从12V降至1.2V，可提供高达20A的连续负载电流。PHMODE引脚接GND时，每个通道产生90°相移，这种交错操作减少了输入电流纹波，使热负荷均匀分布，降低了对输入和输出电容的要求，最小化EMI，提高了系统稳定性。

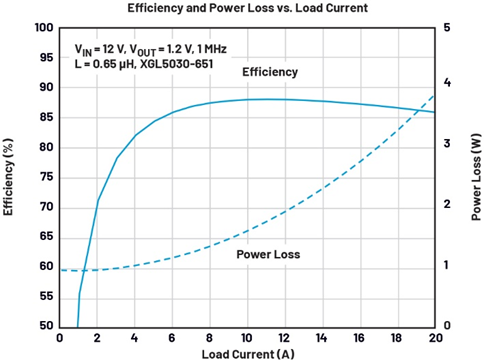

LT7200S四相效率，12 V降至1.2 V，1 MHz
测试数据显示，该器件在12V输入下实现了88%的峰值效率，并在20A满负载电流下保持86%的效率。热成像图显示，LT7200S在四相操作期间实现了良好的均流，证明了其卓越的热管理能力。
LT7200S热图像：12 V降至1.2 V，20 A，1 MHz，无气流，TA = 25°C
高度集成的多通道解决方案
ADP5055和ADP5056在43引脚LGA封装中集成了三个高性能降压型稳压器，满足严苛的性能和电路板空间要求。这些器件可直接连接高达18V的输入电压，无需使用前置调节器。所有通道同时集成高边和低边功率MOSFET，优化了解决方案的效率。
通道1和2提供3.5A或7A可编程输出电流，或在并联工作模式下提供高达14A的单路输出电流。通道3提供1.5A或3A可编程输出电流。
ADP5055还集成了高精度8位数模转换器(DAC)，可通过兼容PMBus®的双线接口实现输出电压动态调节(DVS)。PMBus接口提供了灵活的配置选项，包括启动和关断时序控制、单独的强制脉宽调制(FPWM)或省电模式(PSM)选择、输出放电开关和电源良好信号。这些器件的额定结温范围为-40°C至+150°C，适用于各种环境条件。
现代PMIC不仅提供了高效的电源管理方案，还通过高度集成和智能化控制，显著简化了系统设计流程，提高了整体可靠性。LT7200S、ADP5055和ADP5056等器件代表了当前PMIC技术的先进水平，它们通过创新的并联能力、相位交错技术和精确的均流控制，为FPGA、SoC和其他高性能处理器提供了理想的电源解决方案，推动着电子系统向着更高效率、更小尺寸和更智能的方向不断发展。
