摄录一体机DIY:射频调制器电路图

发布时间:2014-07-10 责任编辑:sherryyu

【导读】微型摄录一体机有AV输出插口,可连接具有AV接口的彩电进行播放,大多数情况下把配套的射频调制器作为选购配件,不能随机买到,这样如果彩电没有AV插口,就不能直接观看到录像了。本电路可以满足此要求。

微型摄录一体机有AV输出插口,可连接具有AV接口的彩电进行播放,但大多数情况下把配套的射频调制器作为选购配件,不能随机买到,这样如果彩电没有AV插口,就不能直接观看到录像了。本电路可以满足此要求。电路原理与一般的射频调制器相同。电路可放入摄像机的电源适配器/充电器中的适当位置。

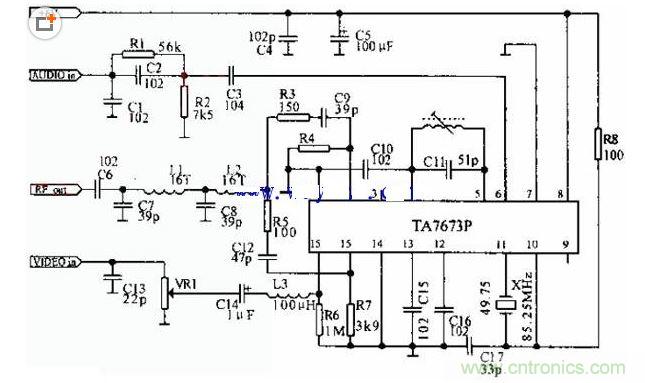

射频调制器电路图
