基于2SK241的导航150kHz信号的高频放大检波

发布时间:2021-07-12 来源:卓晴 责任编辑:wenwei

【导读】在 选频放大电路对于150kHz导航信号进行放大检波[1] 中一系列的设计中,如果直接将基于工字型的电感接入放大器的输入端,则会引起电路的自激振荡。其中的原因很可能是 高频管的Cbc的存在形成的Hartley振荡器[2] 。但是使用绕制副绕组将天线接入放大电路,不仅会使天线制作变得麻烦,也会降低了系统的增益。下面则测试使用2SK241高频管组成的前级LNA对来自于天线信号直接进行放大。

1.放大电路设计目标

在 选频放大电路对于150kHz导航信号进行放大检波[1] 中一系列的设计中,如果直接将基于工字型的电感接入放大器的输入端,则会引起电路的自激振荡。其中的原因很可能是 高频管的Cbc的存在形成的Hartley振荡器[2] 。但是使用绕制副绕组将天线接入放大电路,不仅会使天线制作变得麻烦,也会降低了系统的增益。下面则测试使用2SK241高频管组成的前级LNA对来自于天线信号直接进行放大。

2.晶体管2SK241

2SK241[3] 是由东芝生产的FET低噪声高频信号放大器。它的主要信号如下图所示:

基于2SK241的导航150kHz信号的高频放大检波
▲ 2SK241的基本参数

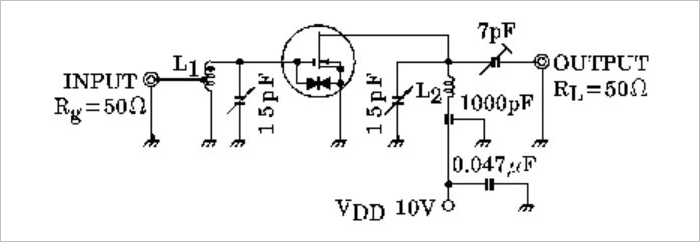

基于2SK241的导航150kHz信号的高频放大检波
▲ 2SK241测试参考电路

之所以选择这个三极管,还是由于之前在遵照由柃木宪次所著的《高频电路设计与制作》,对于其中的内容进行实践中购买了2SK241晶体管,所以手边有2SK241晶体管。下面基于它进行测试。

基于2SK241的导航150kHz信号的高频放大检波
▲ 高频电路设计与制作

02 基本测试

1.静态测试

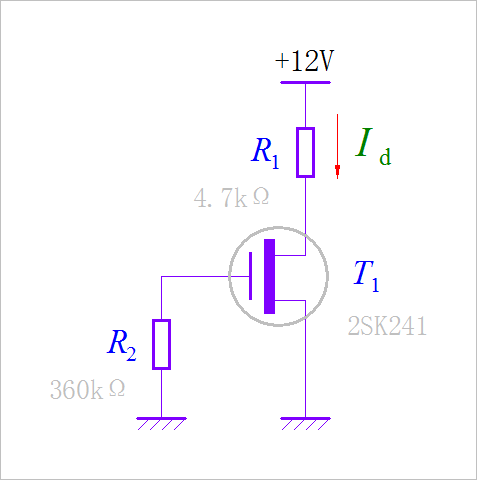

测试电路如图所示:

基于2SK241的导航150kHz信号的高频放大检波
▲ 静态测试电路

(1)工作电流

在工作电压为+12V的时候,工作电流为 Id=4.2mA 。T1漏极工作点为4.86V。

通过 DH1766可编程直流电源[4] 改变输出2SK241的工作电源,同时读出输出电流。可以得到上述电流的工作电流与电压之间的关系。

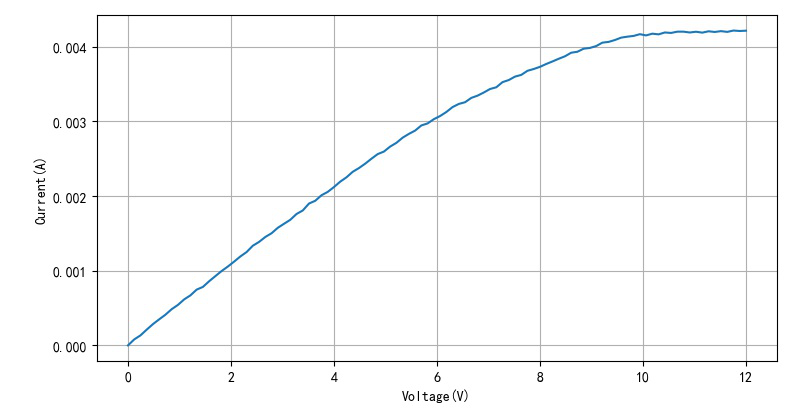

基于2SK241的导航150kHz信号的高频放大检波
▲ 工作电压与工作电流

可以看到在 工作电压基于2SK241的导航150kHz信号的高频放大检波的时候,输出与Vcc之间基本上呈现线性关系。基于2SK241的导航150kHz信号的高频放大检波时,对应的基于2SK241的导航150kHz信号的高频放大检波,对应的电阻:

基于2SK241的导航150kHz信号的高频放大检波

(2)输入阻抗

使用 NanoVNA矢量网络分析仪[5] 测量2SK241的输入阻抗。

 ◎  150kHz输入阻抗:

   电阻(kΩ):555.04
   并联电容(pF):9.4

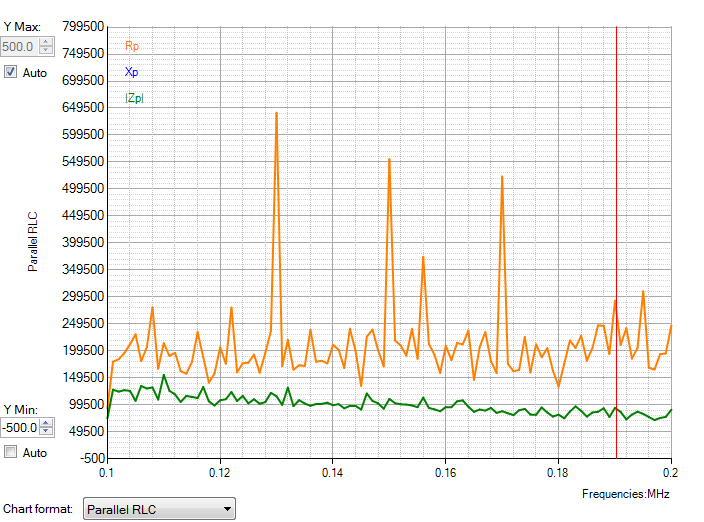

基于2SK241的导航150kHz信号的高频放大检波
▲ NanoVNA矢量网络分析结果

由于测量的输入阻抗还包括有偏置电阻360k欧姆,所示实际上2SK241在150kHz的输入阻抗为:1.024MΩ。

2.放大接收天线

使用上述电路对于自行绕制的工字型电感组成的150kHz的谐振电路信号进行放大。

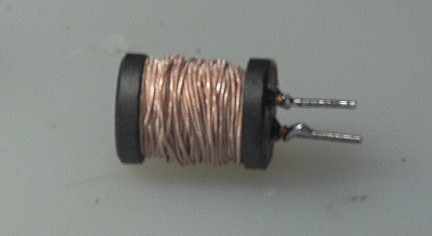

基于2SK241的导航150kHz信号的高频放大检波
▲ 自行绕制的工字型电感

(1)工字型电感参数

 ◎  工字型电感参数(150kHz):

   电感(uH):1064.5
   电阻(Ω):6.69
   品质因子(Q):149.9

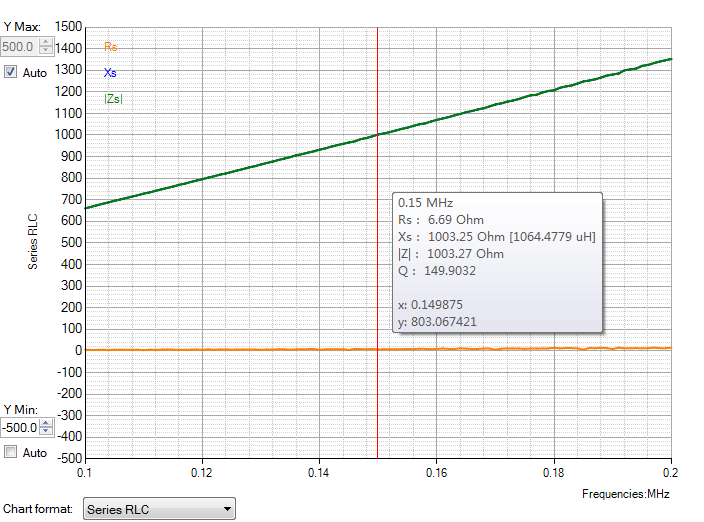

基于2SK241的导航150kHz信号的高频放大检波
▲ 使用NanoVNA测量工字型电感参数

(2)谐振电容

在工作频率基于2SK241的导航150kHz信号的高频放大检波下对应的谐振电容为:1.06nF

选择一个标称为102的陶瓷电容,使用NanoVNA测量在150kHz下的参数:

 ◎  在150kHz电容参数:

   电容(pF):985.8
   串联电阻(Ω):22.75
   品质因子(Q):47.31

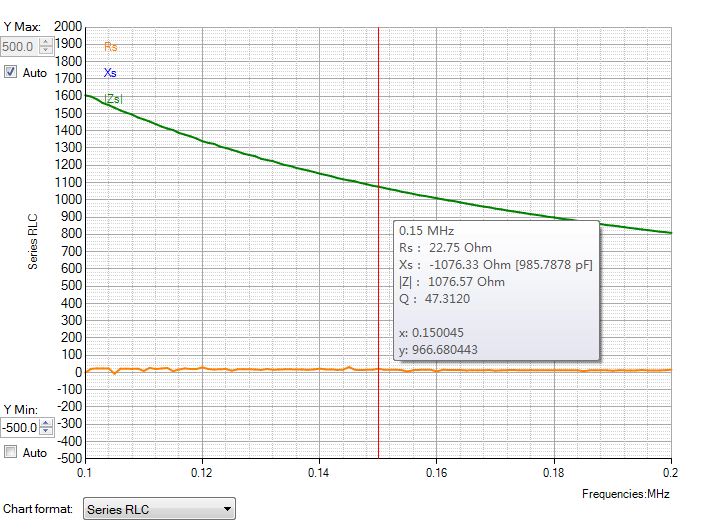

基于2SK241的导航150kHz信号的高频放大检波
▲ 并联谐振电容测量结果

根据上述测量的LC,可以计算出对应的谐振频率:

基于2SK241的导航150kHz信号的高频放大检波

(3)测量LC并联谐振阻抗

利用NanoVNA测量LC并联阻抗。

 ◎  LC并联谐振参数:

   谐振频率(kHz):156
   电阻(kΩ):46.476
   品质因子(Q):46.325

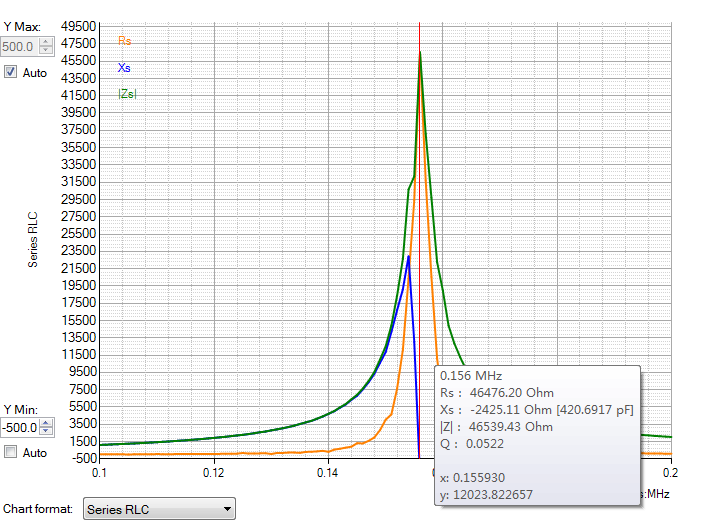

基于2SK241的导航150kHz信号的高频放大检波
▲ LC并联谐振阻抗测量

可以看到由于所选用的电容(0.9858nF)所需要的电容(1.06nF),所以还需要并联电容进行补偿。补偿电容为:基于2SK241的导航150kHz信号的高频放大检波

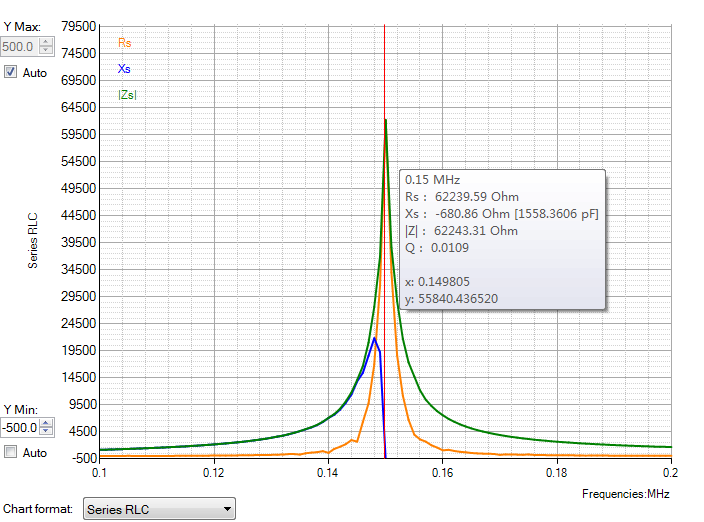

重新选择两个电容,分别是 51pf,22pf进行并联,将谐振频率调整到150kHz。如下是NanoVNA测量谐振对应的阻抗。

基于2SK241的导航150kHz信号的高频放大检波
▲ 测量谐振LC的阻抗

根据前面测量2SK241对应的输入端口还有 9.4pF的并联电容,因此,将上述谐振回路连入2SK241放大电路的时候,需要减少10pF左右。为此,需要使用20pF可调电容来调整谐振频率。

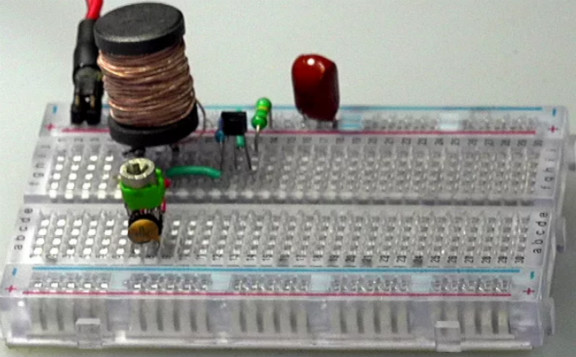

下图中绿色便是一个最大为55pF可调电容器。

基于2SK241的导航150kHz信号的高频放大检波
▲ 匹配有可调电容的谐振回路

03 放大导航信号

1.接收电路

下图给出了接收电路的基本形式。

根据【2-2-3】测量接收天线谐振阻抗,它的并联阻抗为46.47kΩ,【2-1-2】测量2SK241放大电路在150kHz下输入阻抗为超过1MΩ。

为了达到阻抗匹配,可以使用1:4的升压变压器,将谐振电路接入T1栅极。为了简单起见,下面直接将谐振回路接入T1的栅极。虽然此时,输入阻抗不匹配,但可以达到放大器的SNR最大化。

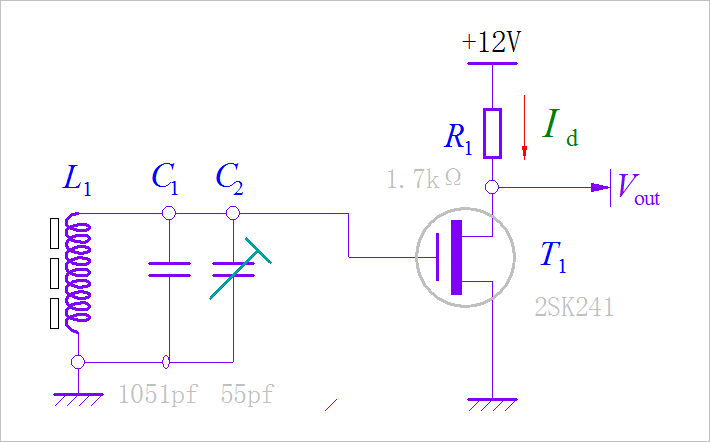

基于2SK241的导航150kHz信号的高频放大检波
▲ 接收电路

2.接收波形

将信号灯无线发送线圈放置在距离测试电路板3米的距离,打开发送状态,测量到此时T1的漏极输出电压波形如下图所示。

 ◎  T1漏极信号测量值:

   交流信号有效值(V):0.669
   直流信号(V):4.97

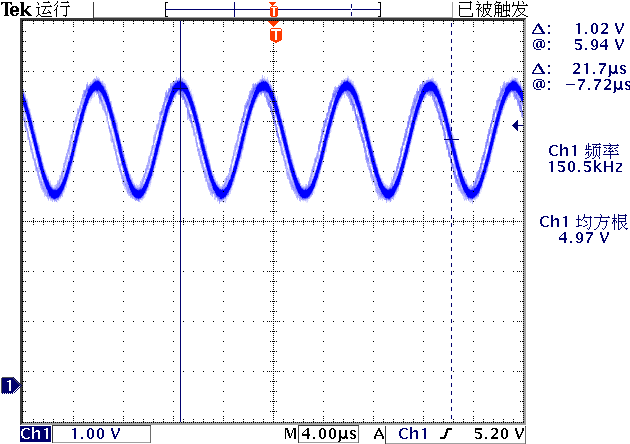

基于2SK241的导航150kHz信号的高频放大检波
▲ 测量2SK241的漏极输出波形

3.接入倍压整流电路

将T1的漏极的输出电路连接倍压整流电路。整流采用BAT54对肖特基二极管完成。负载R2取10k欧姆。根据 整流电路对应的阻抗是多少?[6] 实验可以知道,此时倍压整流电路对外阻抗大约是R2的一半,也就5k欧姆,小于T1的输出阻抗(R1)。

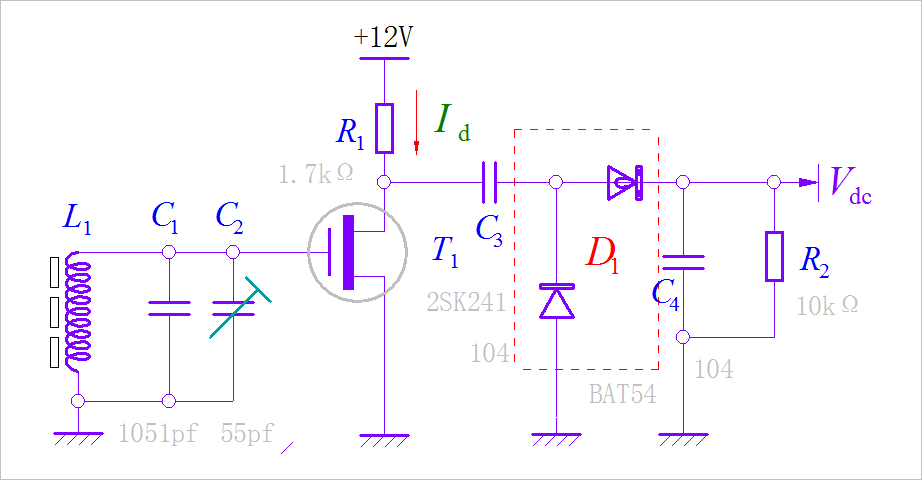

基于2SK241的导航150kHz信号的高频放大检波
▲ 加入倍压整流电路

(1)T1漏极波形

如下为倍压整流时对应T1漏极信号波形:

基于2SK241的导航150kHz信号的高频放大检波
▲ 倍压整流时对应T1漏极信号波形

(2)输出直流电压

无线线圈信号源距离测试电路2.5米左右,对应的输出倍压整流直流电压:672mV。将信号源搬移到5米距离,倍压整流输出为65.9mV。如果将信号源靠近测试电路,输出倍压整流电压会超过5V。

※ 测试总结

1.基本结论

本文设计了基于高频信号放大FET 2SK241 150kHz高频放大电路。相比之前基于 基于超声波升压中周构建的150kHz的单管选频放大电路[7] 具有更高的增益。对比在 选频放大电路对于150kHz导航信号进行放大检波[1] 测量得到的检波结果,在远距离(大于3米)的情况下,输出倍压检波幅值大了近10倍左右。

基于FET2SK241只需要借助于接收谐振回路便可以的完成对接收信号的放大,可以避免在使用LC选频放大带来的调节麻烦。同时也可以避免电路出现自激振荡的情况。

2.设计参考

参考电路在【3-3】中给出了。其中具体参数:

(1)绕制接收线圈

在 讨论工字型接收线圈天线不同匝数对于低频定位信号检测影响:150kHz导航信号[8] 接收线圈制作的参数。绕制所需要的一个大型的工字型磁骨架。它的外形和参数如下:

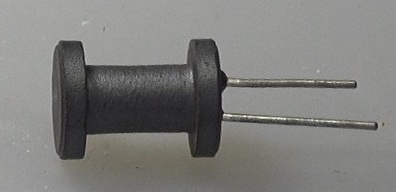

基于2SK241的导航150kHz信号的高频放大检波
▲ 工字型磁芯

 ◎ 工字型磁芯:

   直径:14mm
   高:19.mm
   顶、底厚度:3mm

基于2SK241的导航150kHz信号的高频放大检波
▲ 使用Litz线绕制120匝之后的电感

 ◎ 测量实际电感参数:

   NanoVNA测量结果:基于2SK241的导航150kHz信号的高频放大检波
   SmartTweezer测量结果:基于2SK241的导航150kHz信号的高频放大检波

(2)电路其它参数

FET晶体管:2SK241,静态电流4mA
可调电容:51pF
倍压整流肖特基管:BAT54
