【导读】两种状态之间的切换是通过施加单个触发脉冲实现的，这反过来会导致“ON”晶体管变为“OFF”，“OFF”晶体管在触发脉冲的负半部分变为“ON”。该电路将通过依次向每个基极施加脉冲来顺序切换，这是通过使用偏置二极管作为转向电路的单个输入触发脉冲来实现的。

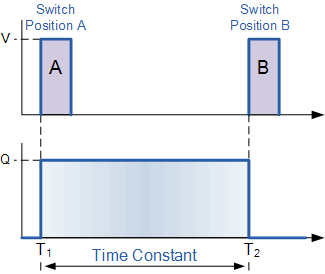

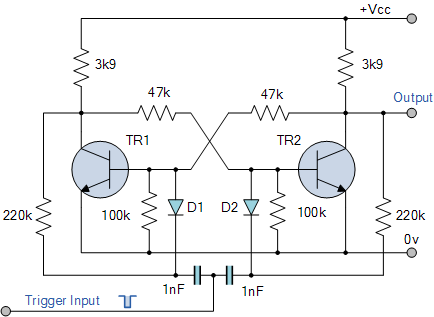

在两种稳定状态之间手动切换可能会产生双稳态多谐振荡器电路，但不太实用。下面显示了仅使用一个触发脉冲在两种状态之间切换的一种方法。
顺序切换
两种状态之间的切换是通过施加单个触发脉冲实现的，这反过来会导致“ON”晶体管变为“OFF”，“OFF”晶体管在触发脉冲的负半部分变为“ON”。该电路将通过依次向每个基极施加脉冲来顺序切换，这是通过使用偏置二极管作为转向电路的单个输入触发脉冲来实现的。
然后在应用个负脉冲时切换每个晶体管的状态，并且应用第二个负脉冲将晶体管重置回其原始状态，作为二分频计数器。同样，我们可以移除二极管、电容器和反馈电阻器，并将单独的负触发脉冲直接施加到晶体管基极。
双稳态多谐振荡器有许多应用，可产生用于计数电路的置位复位 SR 触发器电路，或用作计算机中的一位内存存储设备。双稳态触发器的其他应用包括分频器，因为输出脉冲的频率恰好是 触发输入脉冲频率的一半 ( ?/2 )，因为它们会从单个输入脉冲改变状态。换句话说，电路产生分频，因为它现在将输入频率除以二（倍频程）。
TTL/CMOS 双稳态多谐振荡器
除了用晶体管等单独的分立元件生产双稳态多谐振荡器外，我们还可以使用常用的集成电路构建双稳态电路。以下电路显示了如何仅使用两个 2 输入逻辑“与非”门构建基本双稳态多谐振荡器电路。
