【导读】本文介绍的是一种基于STC单片机的紫外线火焰探测器，主要是利用单片机、紫外传感器来设计的，充分发挥了两者的优点，详细请看下文讲解。
介绍了一种基于STC单片机的紫外线火焰探测器；探测器探头采用OSRAM公司紫外传感器SFH530-R，通过检测火焰中280~300nm的紫外光来检测火焰；传感器输出信号的交流量反应火焰的闪烁特性，直流量反应火焰的强度，信号处理电路对传感器交流量进行32阶带通滤波，滤波带宽3~50Hz，取其最大值进行32阶截止频率3Hz的低通滤波，滤波后值与一个火焰闪烁幅度阈值进行比较区分火焰和日光，检测到火焰后单片机采集信号直流量并转换成0~5V电压信号来指示火焰强度，通过火焰继电器通知控制器火焰状态，并用LED灯显示出火焰强度等级。

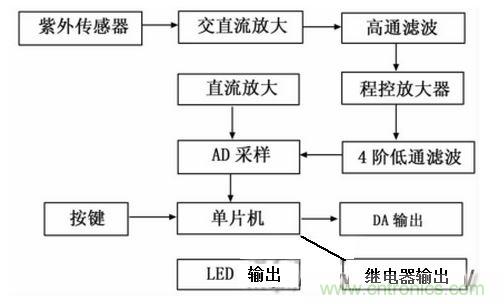

框图：

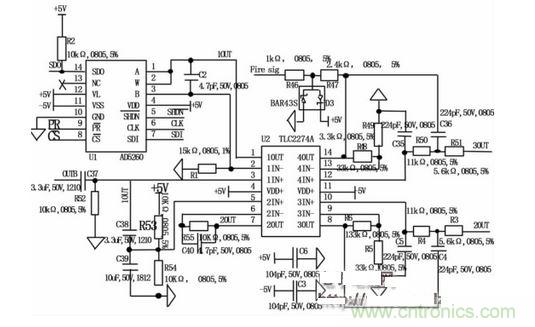

多阶梯滤波电路：

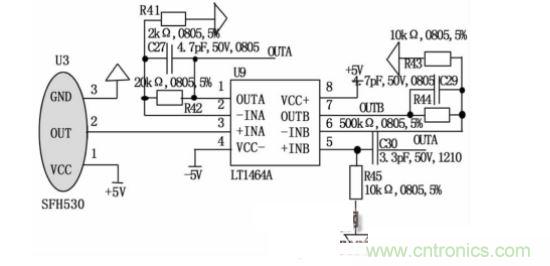

传感器信号获取电路：

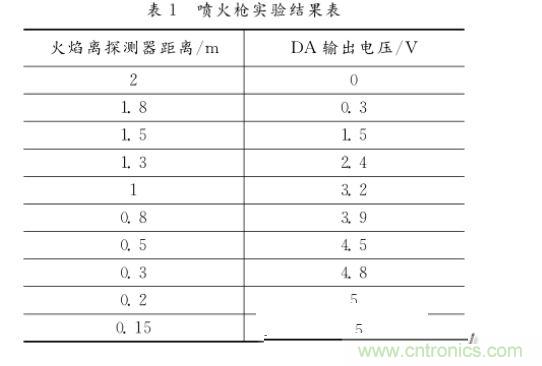

喷火枪实验结果表：
