【导读】模拟量在PLC系统中有着非常广泛的应用，特别是在过程控制系统中。模拟量是一种连续变化的量，因此，它的使用对象也是各种连续变化的量，比如温度、压力、湿度、流量、转速，距离等等。本文就LTF激光测距传感器模拟量的使用方法与大家进行分享。
模拟量在PLC系统中有着非常广泛的应用，特别是在过程控制系统中。模拟量是一种连续变化的量，因此，它的使用对象也是各种连续变化的量，比如温度、压力、湿度、流量、转速，距离等等。本文就LTF激光测距传感器模拟量的使用方法与大家进行分享。
应用案例分享
应用场合：
客户需要实时测量激光测距传感器与被测物的距离，这时需要将模拟量信号接入客户的系统中，要求4－20ma输出。
产品配置：
激光测距：LTF12IC2LDQ
输出：4－20ma
CPU：西门子S7－1500
PLC远程分站：ET 200SP，LTF12是接在该远程分站上的模拟量输入模块上，型号为：4XI 2－／4－线标准型。

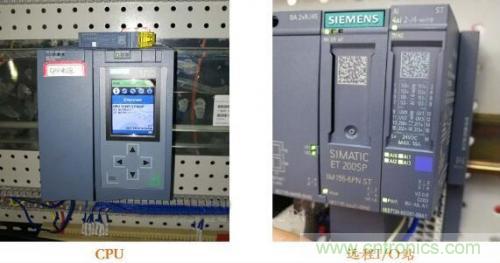

▲客户现场配置

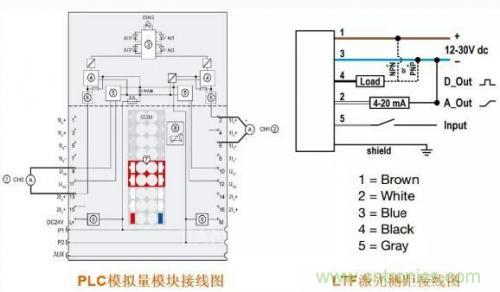

▲接线方案
▲现场接线
选择模拟量输入通道0：白线为激光测距电流输出线，蓝线为电源0V。

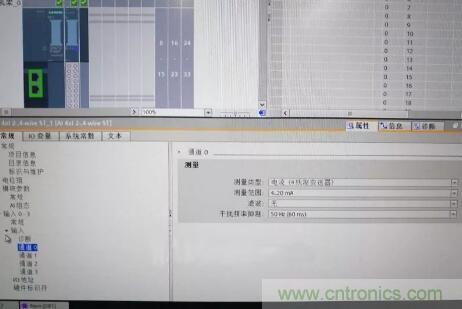

▲PLC模拟量模块配置
▲LTF激光测距：设置模拟量输出量程范围为50mm——5m。

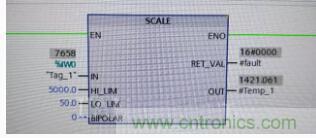

▲PLC编程：使用SCALE功能块，成功读取显示实际距离。
LTF激光测距与PLC成功配置完成，当前距离值正确的传送给了PLC系统。
