【导读】电气工程师在应用高低压设备或者是设计高低压设备时都要明白接地电阻是如何规定的，这不仅关系到人身安全还关系到设备的寿命长短。小编这里就系统的为大家讲下高/低压设备的接地电阻规定值。
高压设备的接地电阻规定值
1、大接地电流系统（接地电流500A以上）接地电阻的规定：
在大接地电流系统中，单相短路时，接地短路电流很大，相应的继电保护迅速将故障切除。因此，在接地装置上只在短时间内出现过电压，而工作人员此时触及装置外壳的机会很小。考虑到此系统的接地电流一般大于4000A，规定接地电压不超过2000V，接地电阻不得超过0.5Ω。
2、小接地电流系统（接地电流500A以下）接地电阻的规定：
小接地电流系统中发生单相接地时，允许继续运行一段时间（一般为2h），因此，工作人员接触带电设备外壳的可能性较大。由于其接地电流相对不大，所以接地电压的规定也较低，规程规定：高、低压装置共用的接地装置，接地电压不超过120V；高压装置单独用的接地装置，接地电压不不大于250V。总的来说，接地电阻不应大于10Ω。
接地电阻的规定值
低压设备的接地电阻是多少
1、对与总容量在100kVA以上的发电机或变压器供电系统相连的接地装置，接地电阻不应超过4Ω，以上系统有零线重复接地时，每处的接地电阻不超过4Ω。
2、对与总容量在100kVA以下的发电机或变压器供电系统相连的接地装置，接地电阻不应超过10Ω，以上系统有零线重复接地时，每处的接地电阻不超过30Ω，且接地点不应少于3点。
3、对TT、IT系统中的用电设备的接地电阻，按接地电压不高于50V计算，一般接地电阻不大于100Ω。

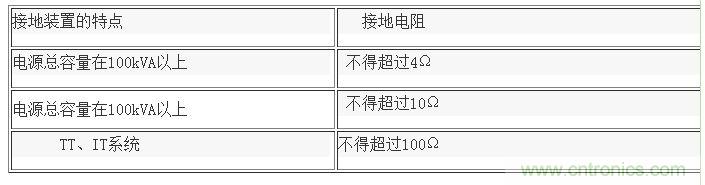

接地电阻的规定值
