共模电感使用过程中出现的问题讲解

发布时间:2017-04-27 来源:卓志达 责任编辑:wenwei

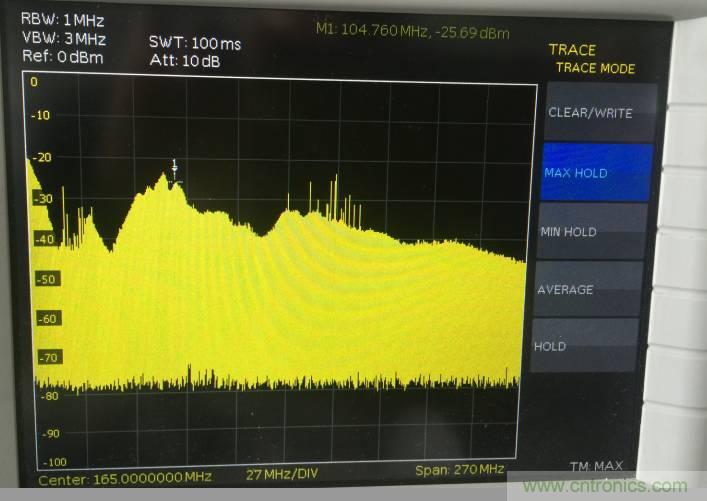

【导读】某款家用电子设备在做辐射发射测试时,在低频段30M-300MHZ存在高低不平的辐射包络,最高超标频段超出限值5db。经细查后发现,辐射噪声源于主板某差动放大IC的输出端。频谱仪测试图如下。

共模电感使用过程中出现的问题讲解
(30M-300MHZ存在多个包络)

处理措施:

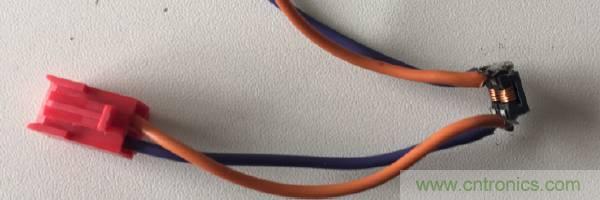

针对问题点,我们在差动放大IC输出引线处串接700Ω共模电感,串接共模电感后测试通过。串接线如下图。

共模电感使用过程中出现的问题讲解

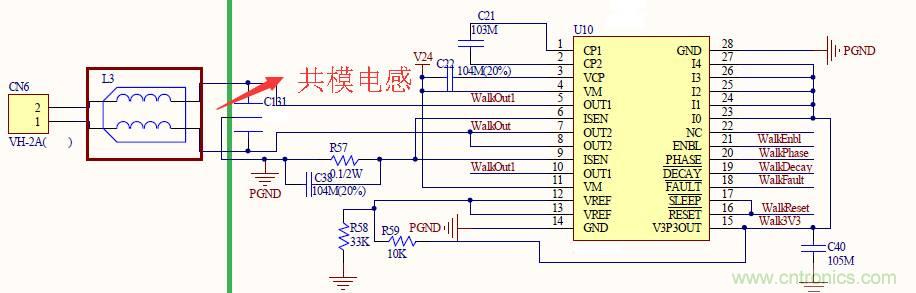

于是客户将共模电感画到主板电路里面,原理图和pcb如下图

共模电感使用过程中出现的问题讲解

共模电感使用过程中出现的问题讲解

改版后测试发现,该款电子产品辐射并没有多大改善,30M-300MHZ频段超标依然严重,共模电感接到板上与串在线缆上效果相差巨大。分析发现共模电感画板走线存在问题。问题总结如下:

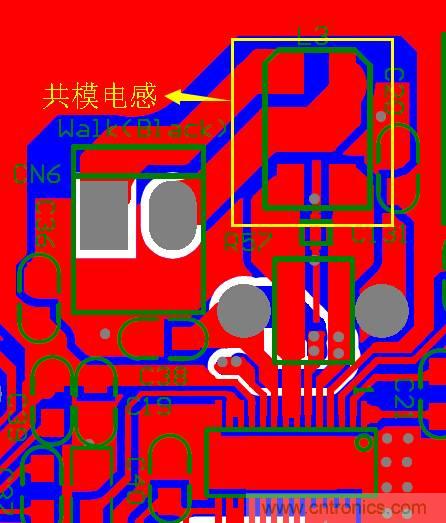

经过共模电感后走线存在明显问题,滤波前后走线存在相互串扰的可能。

共模电感使用过程中出现的问题讲解

(滤波前后走线交叉走线,存在相互串扰的可能。滤波器的输入输出引线应拉开距离,严禁并行走线和交叉走线。)

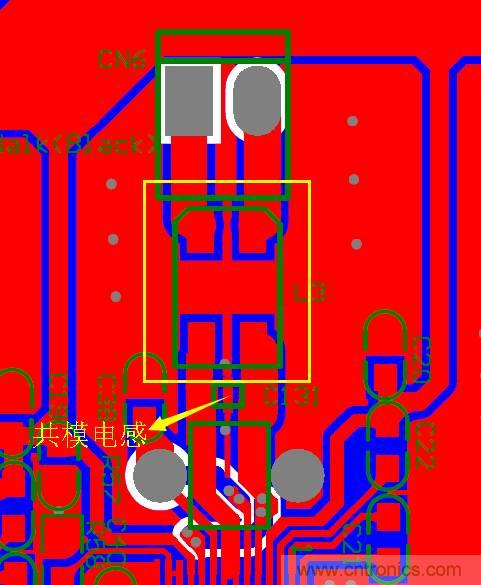

从新画板后PCB如下:

共模电感使用过程中出现的问题讲解
(滤波输入输出走线相互隔开)

改版样机通过测试,滤波效果得到很大改善。使用滤波器的过程中需注意滤波前后走线是否合理,不合理的走线往往会让滤波效果大打折扣。

以上内容转载自韬略科技。
