新一代高性能可编程交流电源

发布时间:2020-02-13 责任编辑:wenwei

【导读】ZLG倾力打造新一代PSA系列高性能可编程交流电源,提供前沿交流电源解决方案,满足市场对高精度、宽范围交流电源的需求。

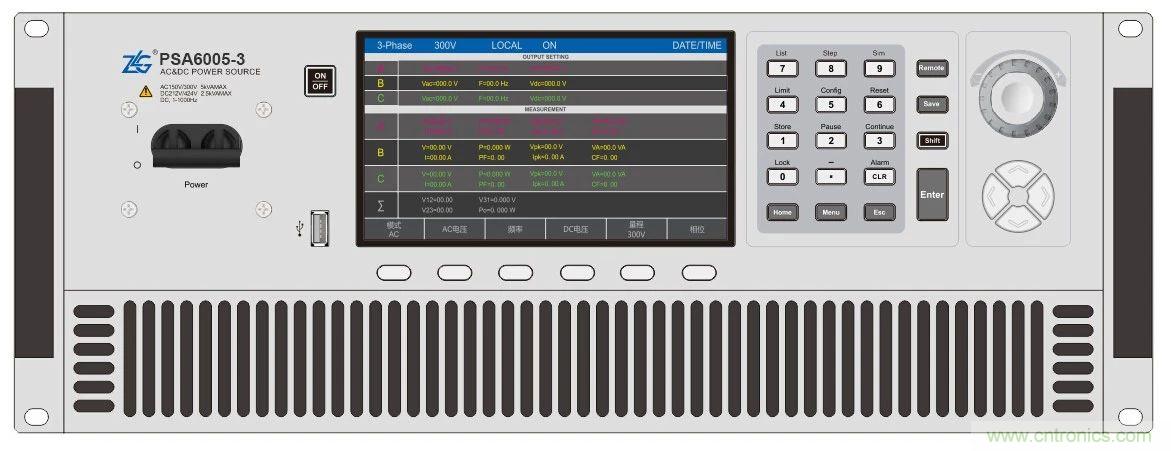

PSA系列高性能可编程交流电源将先进数字智能控制、高功率密度模块化设计完美结合,具有高精度、高性能、多功能等优势的前沿交流电源解决方案。PSA系列不仅是高性能可编程交流、直流或交流+直流电源,而且具备电压波动和谐波合成功能,精准模拟各类正常或异常供电工况,测试验证消费电子、电力、航空、新能源等领域的电子产品的性能与功能。同时集成高精度功率计,实现高达99次的谐波分析与实时的电气测试测量;配备GUI监控软件,可对交流电源进行实时监控,并提供多元的简捷操作体验。

高性能可编程交流电源适用于电子产品研发、认证、生产检验等阶段的测试,集成完善的保护功能(OVP/OCP/OPP/OTP等),可轻松应对复杂的测试应用。

http://www.cntronics.com/art/artinfo/id/80037626

PSA系列高性能可编程交流电源特色:

● 输出交流电压范围:0~150/0~300Vrms;
● 输出直流电压范围:0~212/0~424V;
● 输出频率范围:1~2000Hz;
● 交流输出功率:2~21KVA;
● 领先测试精度,最高可达0.2%;
● 高功率密度设计,4U/6KW/3-phase;
● 输出模式:AC、DC、AC+DC;
● 3/4/5/6KW交流电源自由切换单相或三相模式;
● 可调初始/结束相位角、电压变化率;
● 集成List、Step、线路仿真等功能,实现电压波动仿真输出;
● 集成高精度功率计,可实时量测如电压、电流、功率等电气参数;
● 符合IEC61000-4-11/13/14/28/29等标准的电压波动测试(专业版);
● 谐波合成、宽基波频率,合成高达50阶谐波,精准模拟失真电网(专业版);
● 强大谐波分析功能,高达99阶谐波成分分析;
● USB接口支持导入导出,包括系统参数、波形库、编程波形参数;
● 内置多种类型波形数据,可快捷调用(专业版);
● 支持多机并联输出,可实现大功率单相或三相交流电源;
● 标配RS-232/USB/Ethernet等通讯接口;
● 交流电源提供标准版与专业版,全面满足多种应用场景的需求。

高性能可编程交流电源功能特色

1、可调初始/结束相位角

高性能可编程交流电源可设定输出电压初始相位角与结束相位角,常规应用是将初始相位设置为90°,验证电子设备开机最大启动峰值电流和浪涌电流。

http://www.cntronics.com/art/artinfo/id/80037626

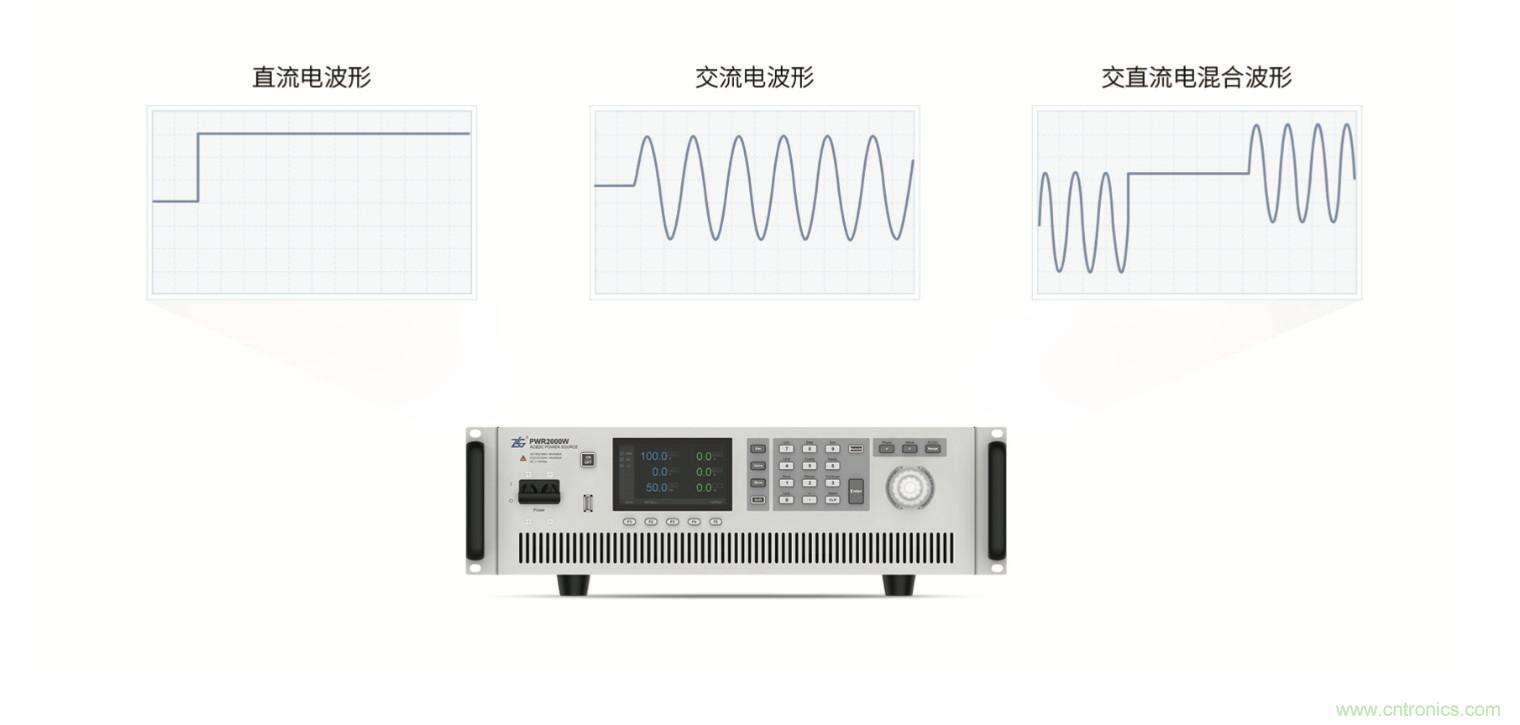

2、AC、DC、AC+DC输出模式

高性能可编程交流电源不仅可单独输出交流电(AC)或直流电(DC),而且能输出混合交直流电(AC+DC),适合于交/直伺服电源、工频变压器偏置、纹波注入等相关测试。

http://www.cntronics.com/art/artinfo/id/80037626

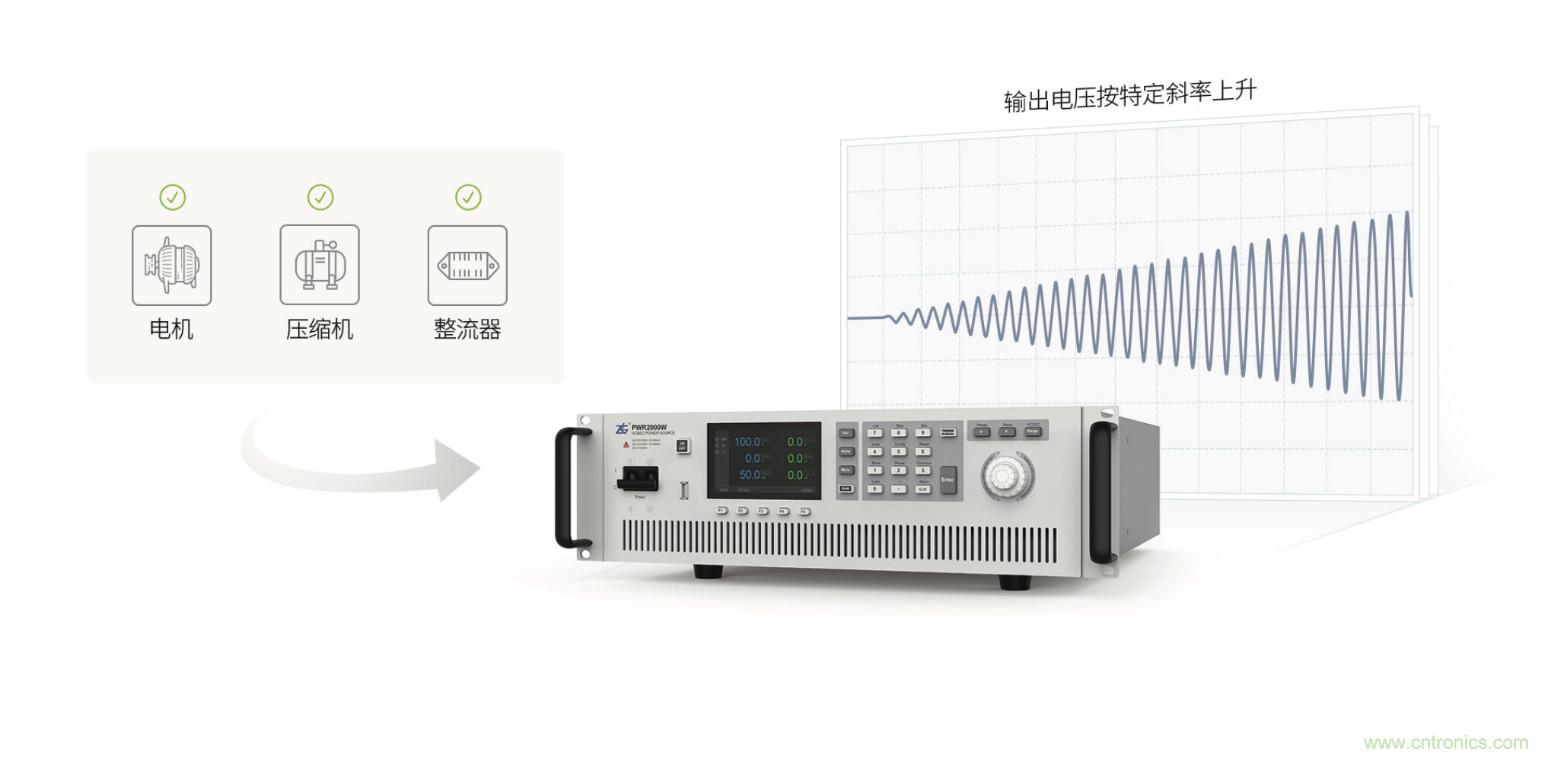

3、可调电源升降斜率

高性能可编程交流电源具备可调输出电压的升降斜率,同时具备高电流波峰因数(允许输出更高的峰值电流),适用于电机、压缩机、整流器等非线性设备相关测试。

http://www.cntronics.com/art/artinfo/id/80037626

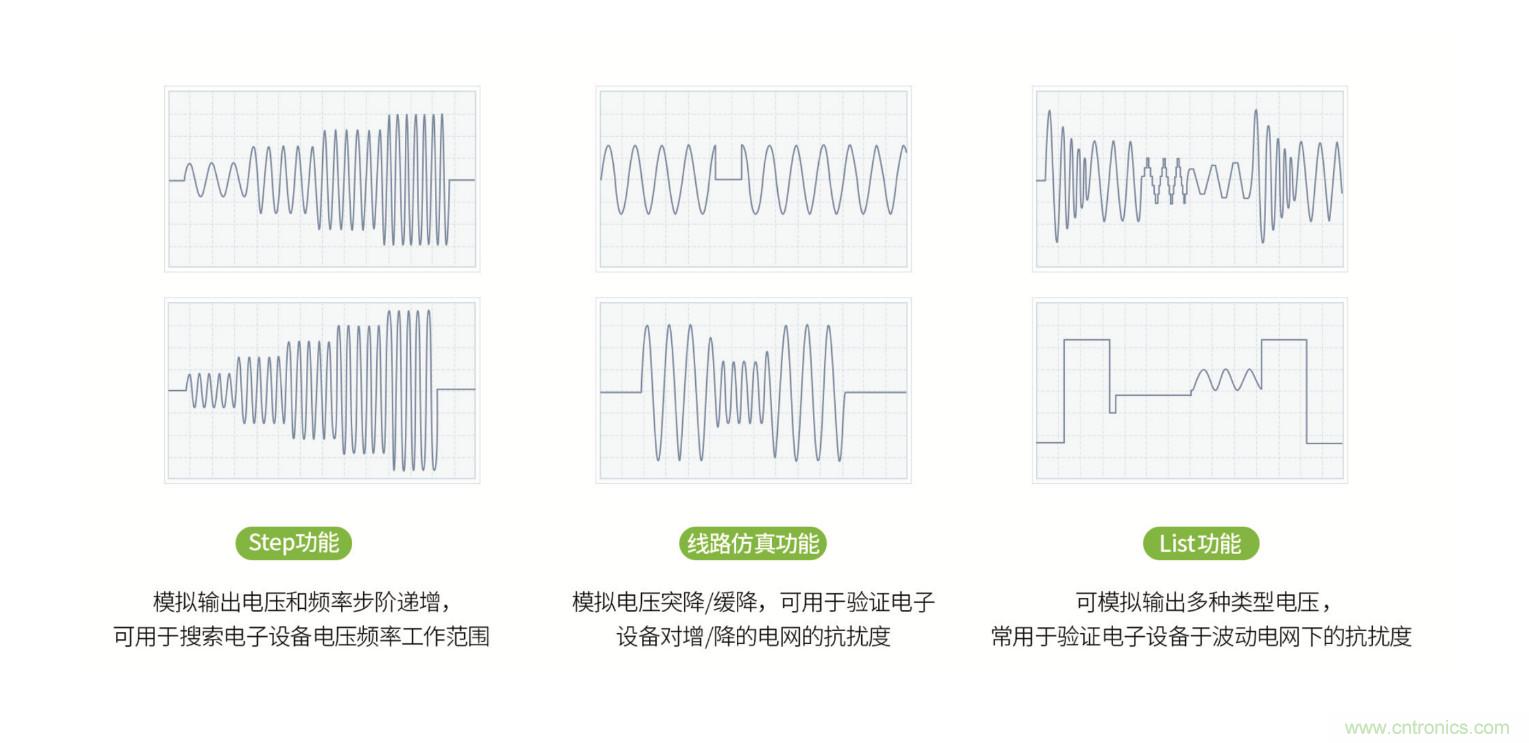

4、电网电压波动仿真输出

高性能可编程交流电源集成List、Step、线路仿真等功能,可直接设置电气参数(如电压、相位、频率、时间等),精准模拟输出突升突降、中断等多种类型电压,为电子设备性能和功能的验证提供多种类型的电源输入。与此同时,对于复杂不易编辑的电压,可将波形文件导入交流电源,交流电源能完整还原输出,尤其适合于户外光伏逆变器、通讯UPS等产品验证测试。

http://www.cntronics.com/art/artinfo/id/80037626

高性能可编程交流电源典型应用

1、典型功能应用

● 谐波合成仿真输出
● 符合IEC标准测试输出
● 电压和频率调节输出
● 相位调节输出
● 交直流混合输出
● List编程仿真输出
● 线路仿真输出

2、典型应用领域

● 家电
● 消费电子
● 储能与光伏逆变器
● 汽车无线充电
● 航空电子
● 系统集成
● 检测认证测试
● 电气元件验证
● 电子设备研发

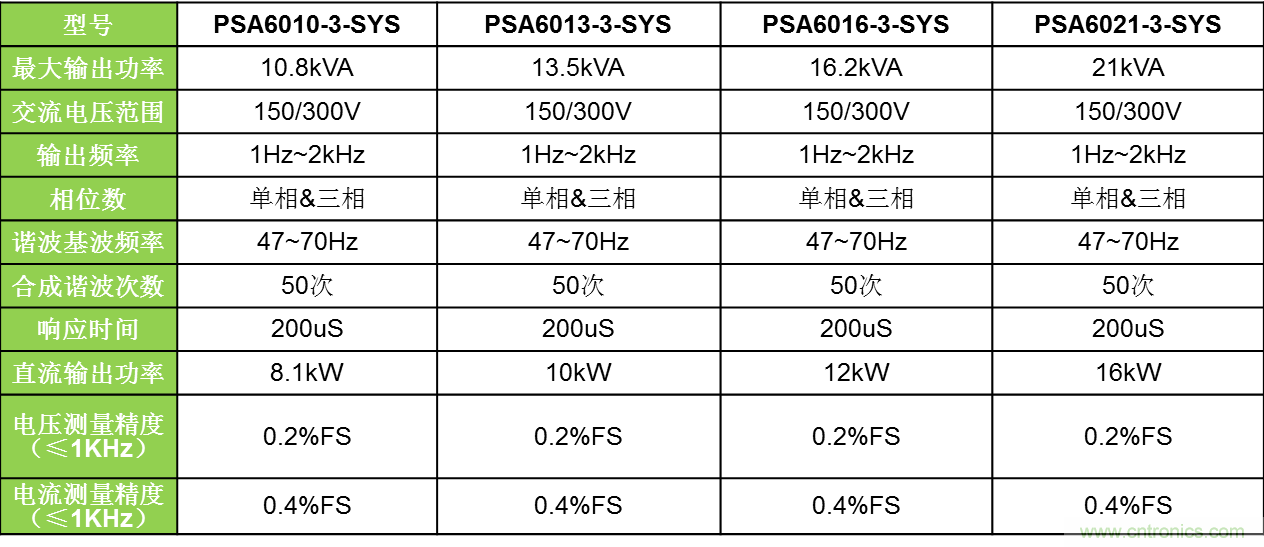

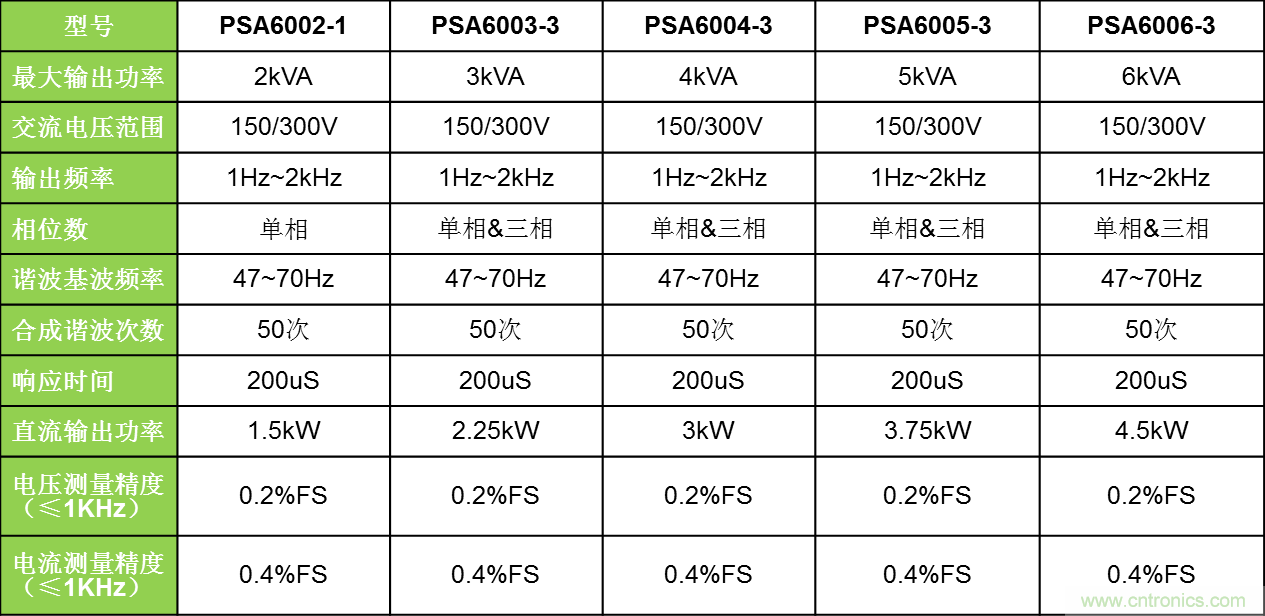

高性能可编程交流电源选型表

http://www.cntronics.com/art/artinfo/id/80037626
http://www.cntronics.com/art/artinfo/id/80037626
