日本爱普生超低功耗RTC和日本松下电池的组合应用案例之一

发布时间:2021-08-06 来源:唐辉电子 责任编辑:wenwei

【导读】烟感报警器,又称烟雾报警器,是一种通过监测烟雾的浓度来实现火灾防范的仪器。目前,某些品牌的烟感报警器已经获得了中国家用探测器标准3C认证,产品安装简便,效果显著,是各地消防支队推荐产品,被广泛应用于家庭、工厂、写字楼、医院、学校、博物馆等重要防火场所。


本文介绍整合日本爱普生RTC和日本松下电池,实现超低功耗、超可靠性、高性价比的应用。

日本爱普生超低功耗RTC和日本松下电池的组合应用案例之一

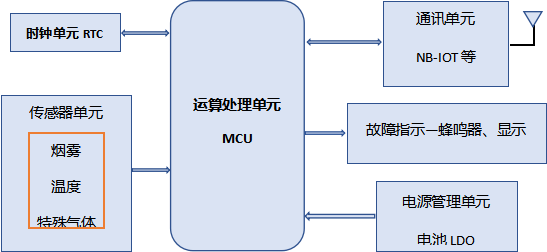

产品基本框图

由于产品的特性和设计需求,对于整体功耗的要求比较高,因此功耗就成了关键器件的选择因素。设备需要记录和存储事件的时间日志,那么超低功耗的RTC (Real Time Clock) 对于延长设备使用寿命就至关重要,同时稳定可靠的电池也是产品性能的保障。

关键器件选择:

EPSON 的RTC

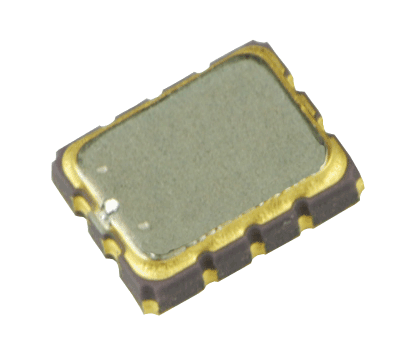

模块 RX-8111CE (PKG: 3.2*2.5*1.0mm)

日本爱普生超低功耗RTC和日本松下电池的组合应用案例之一

EPSON的RTC系列产品,具有高可靠性、高稳定性、低功耗、功能丰富、小型化等特点,广泛应用于物联网、消费电子、工业控制等领域。RX-8111CE 是EPSON 最新推出的超低功耗小型化3225封装的实时时钟模块。

技术参数:内置32.768KHz 晶体
接口类型:IIC-bus (支持400k速率)
超低待机功耗:100nA Typ. @ 3.0V
宽操作电压,电源管理功能:1.6 V  to  5.5 V ;主备电自动切换管理 (支持多种备电类型)
时间戳功能:8级时间戳记录深度,多种可选触发
功能丰富中断输出:支持Alarm,Update,Timer 等中断设置
自检测功能:电压检测,晶振状态检测

日本爱普生超低功耗RTC和日本松下电池的组合应用案例之一

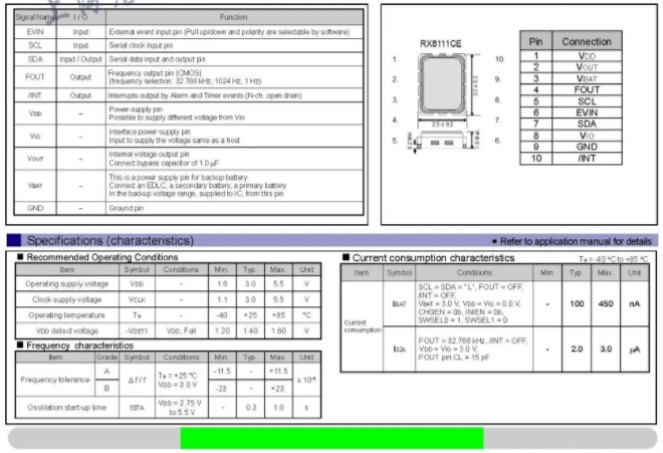

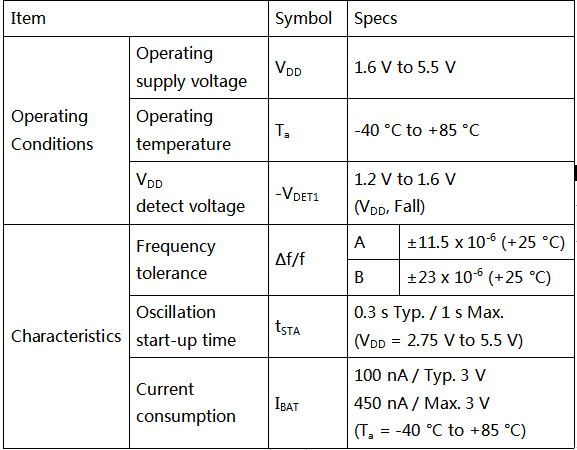

基本参数表

日本爱普生超低功耗RTC和日本松下电池的组合应用案例之一

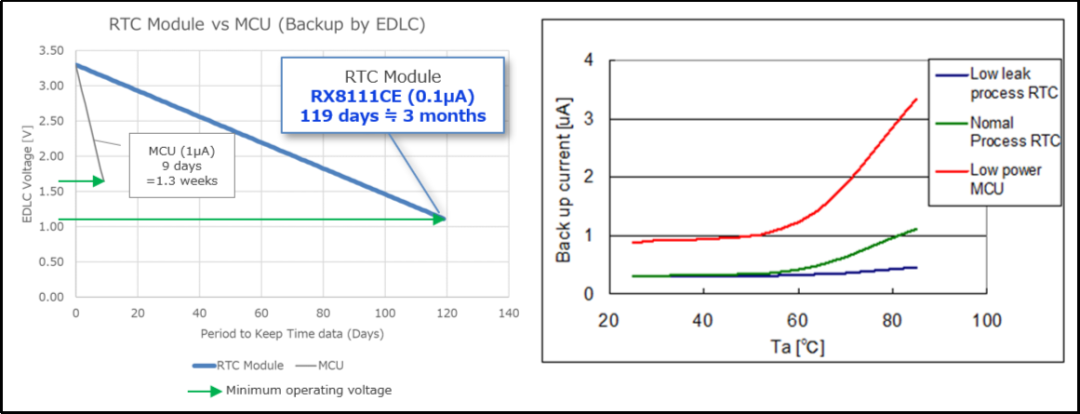

功耗测试数据对比
Back up by dual layer capacitor(Simulation)@ 0.47F Typ value.

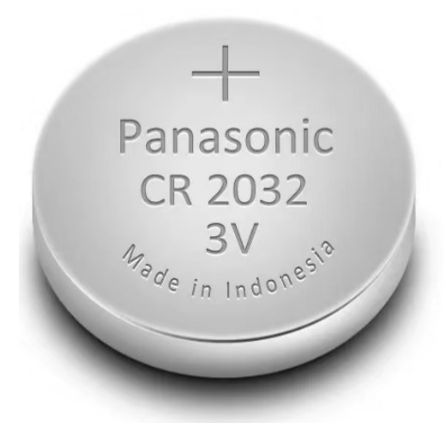

Panasonic
纽扣电池 CR2032

日本爱普生超低功耗RTC和日本松下电池的组合应用案例之一

电池尺寸(Max.Size):Φ20.0X3.2mm
标称容量(Nominal Capacity):225mAh
额定电压(Nominal Voltage):3.0V
工作温度(Operating Temperature):-20°C ~+60°C
参考重量(Ref.Weight):3.0g

日本爱普生超低功耗RTC和日本松下电池的组合应用案例之一

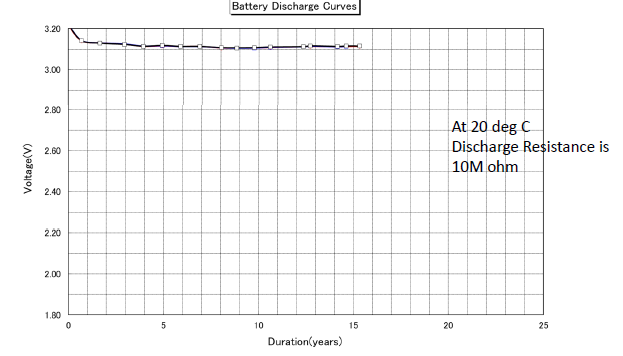

电池放电特性

设计参考:

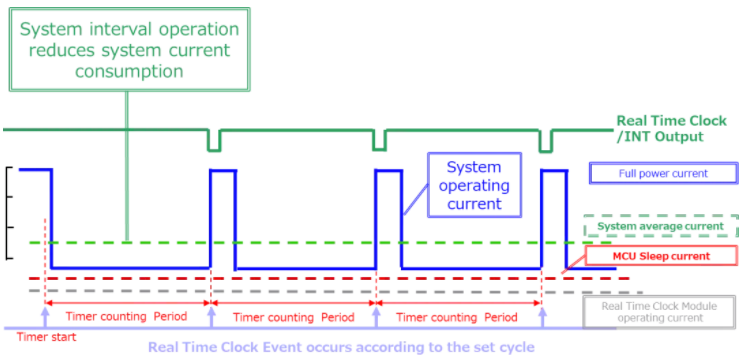

RTC 在产品运行过程中提供实时时钟数据,用来记录各种事件发生的时间,处于不间断的工作状态(无sleep状态),RTC 自身功耗是一项重要指标,同时可以利用RTC 的中断功能实现微处理器的定时唤醒功能,实现降低系统整体功耗的目的。

日本爱普生超低功耗RTC和日本松下电池的组合应用案例之一

利用RX-8111CE 的时间戳功能还可以实现在MCU 休眠状态下监控外部信号输入,RTC 的EVIN 引脚可以监测外部电平变化,并且将变化发生的时间记录到RTC,当MCU 恢复后读取时间戳数据并做相应处理(具体操作参考RTC使用手册)。RTC 和电池的有机结合可以大大提升产品的使用寿命和品质。

日本爱普生超低功耗RTC和日本松下电池的组合应用案例之一
日本爱普生超低功耗RTC和日本松下电池的组合应用案例之一

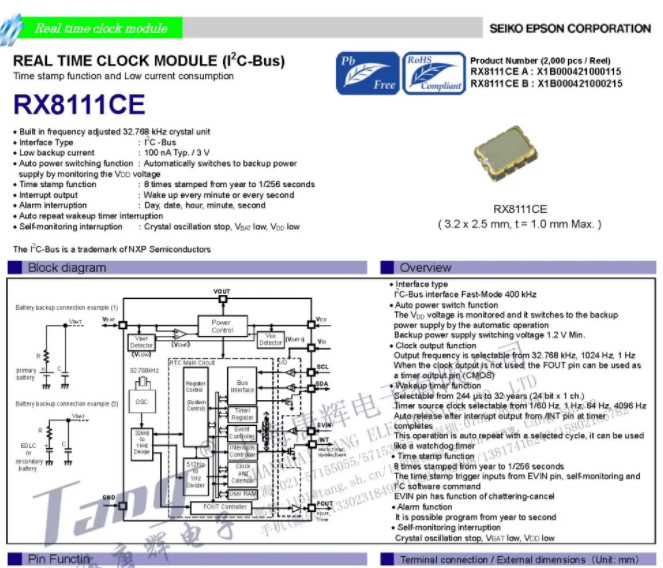

图片RX-8111CE 使用产品手册

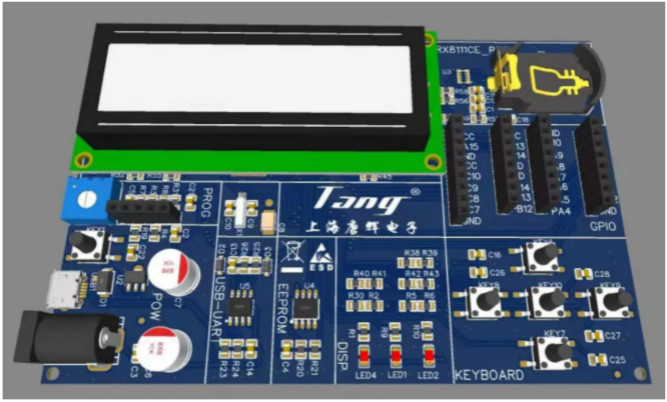

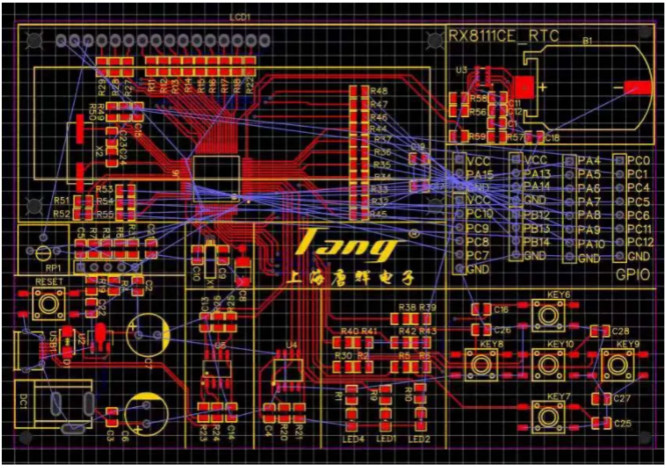

日本爱普生RTC和日本松下电池组和应用的原理图和效果图如下,供各位工程师参考

日本爱普生超低功耗RTC和日本松下电池的组合应用案例之一

日本爱普生超低功耗RTC和日本松下电池的组合应用案例之一
