家用电器待机功耗测试的三大要点

发布时间:2021-08-08 来源:ZLG致远仪器 责任编辑:wenwei

【导读】家用电器的待机功耗看似不起眼,但日积月累消耗的能量十分惊人。想要在电器研发时降低其待机功耗,采用正确的测试方法是前提,那么该如何正确测量待机功耗呢?

我们家中常用的电器小到手机充电器、电脑适配器,大到电视机、洗衣机、空调等,在待机的状态下都有不同程度的电耗。产品出厂之前,家电厂家都会通过相应的待机功耗测试,判断其是否符合相关标准。在家电待机功耗的测试时,致远电子的PA300系列功率计已经成了多数厂家的选择,文本就和您一起聊聊使用PA310功率计测量待机功耗的正确方法。

图片  不正确的待机功耗测试

使用PA310测待机功耗时有些用户会使用电源插排进行接线,即将电源插排的电线断开,然后接到PA310上,反馈待机功耗测出结果偏大理论值。

家用电器待机功耗测试的三大要点

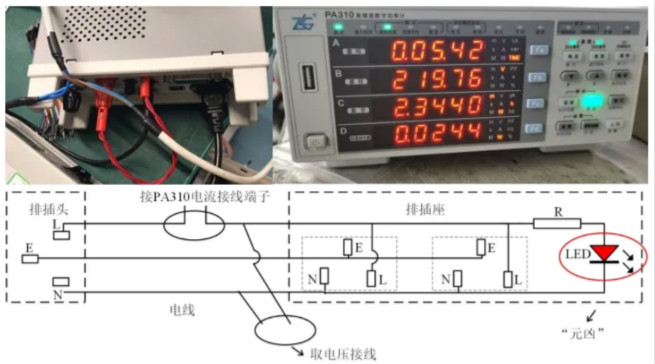

图1 客户现场测量及插排接线图

以上是某一客户现场使用PA310测试图片,Wh测试偏大理论值,原因分析如下:

(1)客户在测量时,忽略了电源插排的LED指示灯的电流;
(2)当被测回路电流很小,电压较高时,采用了电流表外接法;
(3)电流测量接入点位于电位较高端,测量到杂散电容产生的泄露电流。

推荐的待机功耗测试方法

测待机功耗时,使用电源插排进行接线时,必须注意以下三点:

1.使用不带LED知识灯的电源排插

电源排插上如果存在LED指示灯,指示灯的电流就会被作为负载电流进行测量。通电后流经LED灯的电流一般为mA级,对被测电流带来误差,尤其是测待机功耗影响更大。

2.测试待机功耗小电流,电流表内接

对于电压测量接线就有两种方式,如图2所示。

PA310电压测量输入阻抗为2MΩ,如果被测电压为220V,那么流过电压测量端的电流为0.11mA。如果采用图3方式一测量电压,那么0.11mA的电流就不会被PA310测到,而如果采用图3方式二测量电压,与LED指示灯的情况一样,流过电压测量端0.11mA电流就被测到,导致测量待机功耗误差增大。

家用电器待机功耗测试的三大要点
图2 取电压接线方式

3.规避杂散电容的影响

电流通道接入高端和低端,测量结果也不同,内部板卡屏蔽壳与机壳间多少都会存在一些杂散电容(空间中两个绝缘导体中存在电容),若电流通道接入高端,产生泄漏电流(图3中红色标记线),因此电流测量输入应当串在共模电压较低的地方(低端)。

家用电器待机功耗测试的三大要点
图3 电流通道接入高端产生漏电流

通常待机功耗测量的电流值都很小,因此,在接线上一定要注意,避免引入额外误差。待机功耗测量推荐接线如图4所示。

家用电器待机功耗测试的三大要点

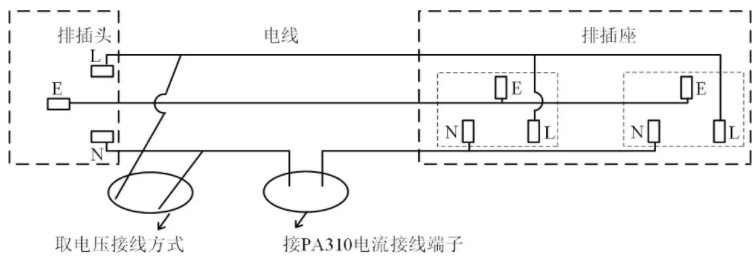

图4 待机功耗测量推荐接线

拓展

使用电源排插虽然能够实现测量的目的,但是裸露的电线不仅带来安全隐患又会导致电线交错混乱,容易接错。因此致远电子推出JXH10A接线盒,简化接线保证安全的同时又可以使测试结果更加精准。


家用电器待机功耗测试的三大要点

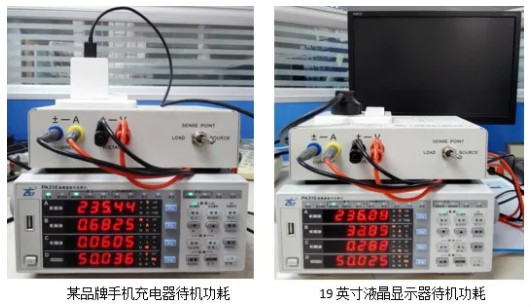

图5 测试案例

总结

因此在高精度测量中,除了使用高精度的测量仪器外,还需有正确的测量方法、合适的参数设置、正确的接线,才能获得真实的待机功耗数据。
