利用热敏电阻设计温控式风扇

发布时间:2012-11-09 责任编辑:rexliu

【导读】温控式风扇是通过智能温度控制,使风扇可以感知环境的温度,以调节风扇的转速,达到更好的工作效果。其中有个比较重要的元器件就是热敏电阻,它属于负温度系数热敏电阻,温度升高,阻值变小,给风扇提供了比较合适的工作电压。

热敏电阻温度控制风扇,一般简称温控式风扇,不仅适用方便,而且节能,是电风扇的一种未来发展方向。其原因是通过智能温度控制,使风扇可以感知环境的温度,以调节风扇的转速,达到更好的工作效果。其中有个比较重要的元器件就是热敏电阻,它属于负温度系数热敏电阻,温度升高,阻值变小,给风扇提供了比较合适的工作电压。

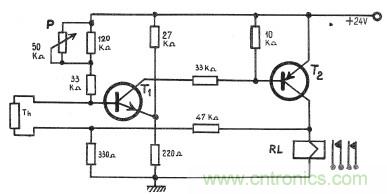

这里介绍的这种电子电路,可用于温控式风扇或其他设备使用,可以构建一个非常简单的电子温控电路 。撕开或关闭受控的温度设置使用50kohms电位。当温度超过预设温度低,T2晶体管进行激活继电器热元件(热敏电阻),或者如果在继电器端子连接风扇,电路将关闭风扇。

温控式风扇

T1的晶体管必须是NPN型BCY58类型(或类似)和T2的晶体管必须是 PNP型BCY78(或类似)。热敏电阻器必须安装在那个地方,需要一个恒定的温度(温度控制)。这种电子温控电路需要使用一个24伏直流电源供电,所以你需要使用一个24伏继电器。在这个项目中所用的热敏电阻值5K欧姆。
f8 tc 热敏电阻温控机箱风扇
图:f8 tc 热敏电阻温控机箱风扇
