【导读】Toshiba东芝发布集成ESD保护二极管。其拥有低电容和低箝位电压特性,可应用于极高速讯号传输。
Toshiba东芝发布集成ESD保护二极管,支持高速数据线:DF6D7M1N(2位)和DF10G7M1N(4位)。
Toshiba已经发布了一个多位(2-bit/4-bit)直进直出型保护二极管,其拥有低电容和低箝位电压特性,可应用于极高速讯号传输。这些产品实现了多个二极管,藉由直进直出的布局带来的低电感,使其保持信号质量。
特色
多位 / 直进直出型
低箝位电压VC =12V(典型值)IEC61000-4-5标准(IPP= 1A)
适用于高速信号线:CT =0.3pF(典型值)
ESD抵抗水平:±8kV的保证在IEC61000-4-2标准(接触)
采用小型封装:2位:DFN6(1.25毫米 × 1.0毫米 × 0.5毫米);4位:DFN10(2.5毫米 × 1.0毫米 × 0.5毫米)
应用
USB3.0等接口的ESD保护
内部连接
图1:直进直出布局
电路范例
图2:电路中应用

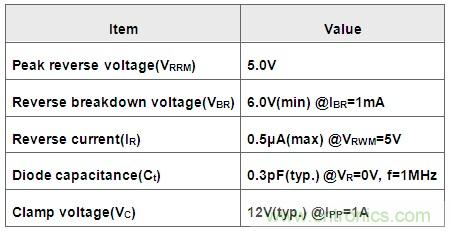

主要规格

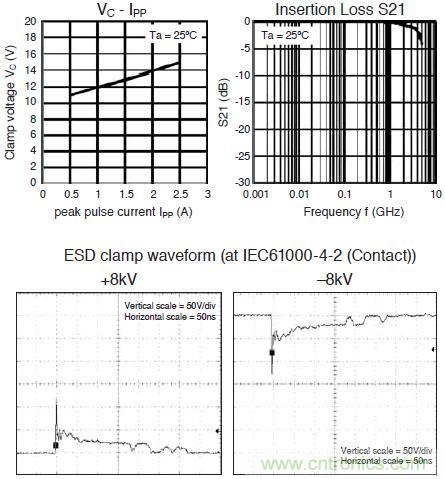

特性曲线
图4:ESD保护二极管特性曲线
