ROHM新款 USB PD 控制器IC 具备100W大功率供,可实现快速充电

发布时间:2015-09-21 责任编辑:susan

【导读】ROHM公司推出USBPD控制器IC,新款IC支持USB Type-C标准,100W大功率供受电,还可驱动笔记本电脑和TV。

新款IC支持全新的USB Type-C标准,由于其在使用时不在分Host端/Device端,连接器形状可支持正反插,无疑会给用户带来更好的体验,加之其支持USB 3.1标准,最大的数据传输速率可达10Gbps,因此有望成为下一代 电子产品的标配。业内人士估计,商用化的USB Type-C的产品有望在2017年大量面市。

同时,随着全球范围内减少电子废弃物的趋势,USB接口在作为通信数据接口的同时,也正在成为越来越多电子产品通用的充电和受电接口。因此如何在USB Type-C标准商用化的过程中,强化其在充受电方面的性能,是业界一个重要的考虑,特别是提升其可供受电的功率,使USB Type-C成为更多电子设备同时进行数据传输和大功率供受电的通用接口。

在这方面ROHM公司先行一步,近日ROHM公司宣布,推出支持在USB Type-C接口中实现USB Power Delivery(以下称USBPD)功能的供受电控制器IC——BM92TxxMWV系列,该器件可实现高达100W(20V / 5A)的供受电,而以往的USB Type-C接口的供受电能力仅为7.5W。BM92TxxMWV系列IC的推出,使得笔记本电脑和TV等需要较大功率的设备,也可通过USB端子供电来驱动;同时,在智能手机和平板电脑等USB端子的传统用途中,还可实现比以往高约4倍以上的快速充电。

ROHM公司BM92TxxMWV系列具有三个值得关注的突出性能:

1.让USB Type-C连接器的供受电功率达到100W

BM92TxxMWV系列IC支持从7.5W(5V/1.5A)到高达100W(20V / 5A)的任意电压和电流设定,可自动运行USB Type-C连接器所连接的电子设备间的供受电协议,选择最佳的供受电规格。另外该系列IC还可根据客户的需要进行灵活的配置,可实现双向供电与受电,也可更换供电端与受电端。
此外,在智能手机和平板电脑等无需较大功率驱动的设备中,可调整充电功率,比如36W(12V/3A)时可实现比以往产品高4倍以上(与5V/1.5A的USB BC1.2比较)的快速充电。

2.支持Alternate-Mode,无需视频专用端子

BM92TxxMWV系列IC还支持可传输视频信号的Alternate-Mode控制,无需再搭载以往在笔记本电脑等电子设备中必须的视频专用端子,仅通过USB端子即可进行数据传输、供电受电、视频信号传输,使环境构筑更加简单方便。

3.采用先进BiCDMOS工艺,减少外围元器件数量

特别值得一提的事,由于采用了ROHM先进的0.13µm BiCDMOS工艺,一方面实现了产品的小型化,另一方面由于其出众的高耐压工艺特性,其支持的输入电压达到28V,可减少电路中供受电控制用的附带电源和FET等零部件,因此与一般系统相比,可减少包括外置电源IC在内的零部件数量达20个以上。

ROHM相关人士介绍,ROHM一直致力于USBPD标准相关的技术研发,该标准的远景是扩展USB的功率传输能力,使得利用USB连接线可进行高达100W供受电,之前ROHM曾经开发出支持USB早期版本的USBPD芯片,现在将提供对极具市场前景的USB Type-C标准的支持。据悉,BM92TxxMWV系列预计从2015年9月份开始出售样品,从2015年12月份开始投入量产。

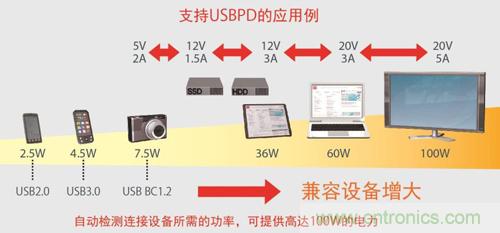

图1,USBPD标准支持的电子设备

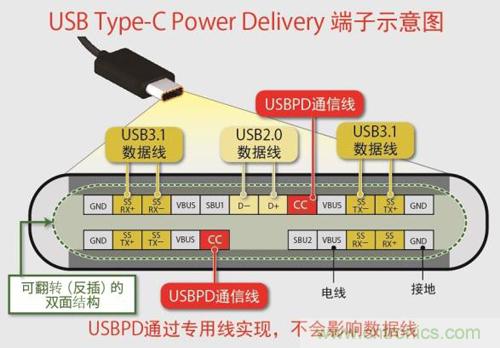

图2,USB Type-C Power Delivery端子示意图
