【导读】对于电子产品来说，技术正在快速发展，组件制造商试图跟上步伐。电缆和连接器可能并不总是人们考虑的问题的第一个方面，但它们仍然非常重要，并且它们越来越适应当今的需求，包括更小尺寸的设备。
无论是智能手机、医疗影像设备还是访问军事卫星系统的远程传感器，设备都变得越来越小，越来越复杂。同时，这些设备仍然需要足够坚固以承受巨大的磨损，同时提供无阻碍的数据传输和收集能力。
这些电子产品制造的新要求意味着连接器组件需要重新设计以更好地服务这些设备（图1）。重新设计并不容易，因为连接器本身必须是微型化和超小型的。另外，原始设备制造商（OEM）需要针对特定应用的产品提供更多可定制的设计选项。制造商正在努力通过提供具有可靠接口、可信连接和便携功能的灵活电缆，来满足这些不断变化的RF趋势需求。

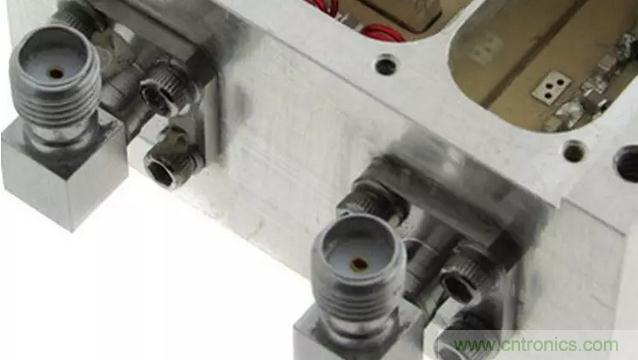

图1：这张照片显示了用于各种射频滤波器设计的微波连接器的例子
空间和性能至关重要
为了解决更小的电子设备问题，射频趋势正朝着小尺寸的组件发展。设备仍然具有复杂的组件，但尺寸和重量已经显着降低以实现更多便携性特征。
根据连接器所需的插头类型，许多OEM正在寻找能够提供速度高达67 GHz的高速接口的微波组件，这些接口使用能够实现高插拔周期的1.85毫米连接器。
更高频率的数据传输需求
由于大量的数据传输和接收，设备系统现正趋向于光纤和微波电缆。这些复杂的系统正从传统的个位数GHz性能水平转向40 GHz以上的频率要求。
用于微波电缆的RF连接器现在旨在为较小的机械组件提供解决方案，该组件可提供更高的封装密度，同时仍保持卓越的性能水平。制造商现在专注于提供高速同轴射频连接器以满足电信技术需求，同时保持它们符合军用接口的MIL-STD-348B标准射频尺寸要求。
可变连接和断开功能
军事系统应用有时需要可根据命令断开的射频电缆。由于这一要求，连接器在错误时间断开或引脚插入问题时可能会遇到问题。连接器选项需要更灵活以满足这些应用，而不会影响系统的更高频率和性能需求。
改变引脚的数量和位置有助于减轻确保插拔的问题，同时可实现在需要时断开电缆连接。但是，操作系统已经趋向于在28 GHz或更高的频率上需要更高的性能。而目前的键控方案只允许高达8 GHz的频率。
键控同轴连接器正在引入电子器件，可提供18 GHz性能，同时提供键控位置选项。此设置最大限度地减少了配合问题，同时提供更可靠的连接，以处理在各种环境中经受高冲击和振动的系统。
较新的设计功能可减少挤压
在观察旧的同轴电缆时，首先要注意的是电缆在连接器的连接点处的刚性设计。端接电缆在扭曲和转动时可能会受到挤压，从而影响连接器的耐用性，并对连接器的性能造成负面影响。
这种RF趋势要求连接器设计更加灵活。制造商正在寻找能够确保与防故障连接螺母配合的连接器，同时提供允许不同极化的电缆插头（图2）。

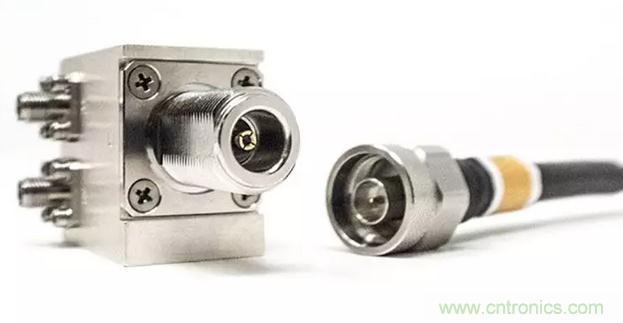

图2：所示为现场可更换的舱壁射频滤波器，与耦合螺母配合使用。
随着技术的进步，需要更多定制的连接器解决方案
随着数据传输需求的增加，技术的前进速度预计会更快。连接器必须能够应对这一挑战，从而不会在性能或操作选择方面落后。射频连接器需要按照特定产品或应用所需的正确配置进行设计，无论是用于卫星设备、移动通信还是电子战应用。
作者：Epec Engineered TechnologiesRF产品经理Mark Stanley
