浅析开关电源中热敏电阻的作用

发布时间:2018-12-14 责任编辑:lina

【导读】开关电源在开机时,220V交流电,经过保险和热敏电阻,整流后,对电容充电,而电容的特性,是瞬间充电电流是大的,从而对前边的整流二极管、保险丝带来冲击,容易造成损坏,为了提高电源设计的系数,常在保险之后加入电阻进行限流,电阻越大时,虽则限流效果好,但是电阻消耗的电能也是越大的,开关电源启动后,限流电阻已没有作用,反而浪费电力。

开关电源在开机时,220V交流电,经过保险和热敏电阻,整流后,对电容充电,而电容的特性,是瞬间充电电流是大的,从而对前边的整流二极管、保险丝带来冲击,容易造成损坏,为了提高电源设计的系数,常在保险之后加入电阻进行限流,电阻越大时,虽则限流效果好,但是电阻消耗的电能也是越大的,开关电源启动后,限流电阻已没有作用,反而浪费电力。

 浅析开关电源中热敏电阻的作用

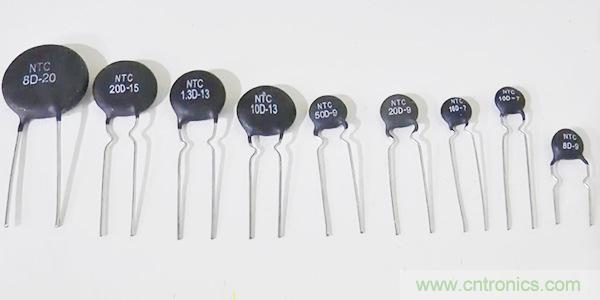

为了达到较好限流效果而又省电,现在的开关电源经常采用负温度热敏电阻作限流使用(吸收浪涌电流),负温度热敏电阻的特性是,温度越高,电阻越小。常温时,电阻一般是8~10欧,比较大,开机时,就起到较好的限流作用,电源启动后,工作电流经过热敏电阻,使其发热,热敏电阻阻值大幅下降(约1~2欧),使热敏电阻在电源启动后,电力消耗降到低。





在开关电源启动后,为了降低这个限流电阻的消耗,除了使用负温度热敏电阻外,还有使用继电器的(电源启动后,吸合短接限流电阻两端),而在电视机中,还特别使用了一个双向硅电路,电源启动后,工作电流下降到一定值,双向硅就导通,从而就短接了限流电阻的两端,使限流电阻消耗降到为0。

 浅析开关电源中热敏电阻的作用

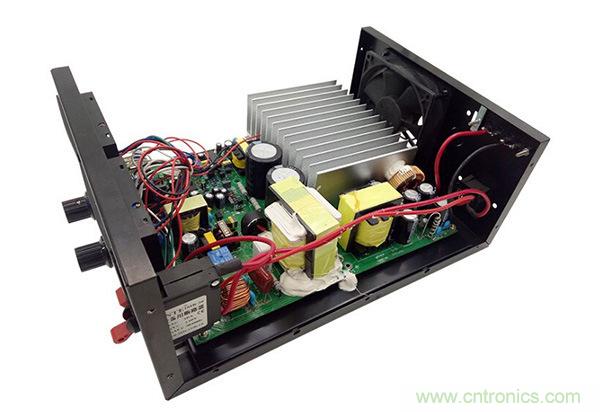

开关电源中热敏电阻的作用其实就是一种对温度的控制,可以达到很好的限流作用,避免在开关电源启动过程中,电流过快或者是过大造成损耗。主营电解电容、陶瓷电容、热敏电阻、压敏电阻等等。
