【导读】在小功率直流电源中，常见的几种整流电路有单相半波、全波、桥式和三相整流电路等。
在小功率直流电源中，常见的几种整流电路有单相半波、全波、桥式和三相整流电路等；全波整流电路是平常应用中用得非常多的电路图之一，全波整流电路是指能够把交流转换成单一方向电流的电路，最少由两个整流器合并而成，一个负责正方向，一个负责反方向，最典型的全波整流电路是由四个二极管组成的整流桥，一般用于电源的整流。也可由MOS管搭建。常见的还有用两个二极管搭建的全波整流电路。
全波整流是一种对交流整流的电路。在这种整流电路中，在半个周期内，电流流过一个整流器件（比如晶体二极管），而在另一个半周内，电流流经第二个整流器件，并且两个整流器件的连接能使流经它们的电流以同一方向流过负载。全波整流整流前后的波形与半波整流所不同的，是在全波整流中利用了交流的两个半波，这就提高了整流器的效率，并使已整电流易于平滑。因此在整流器中广泛地应用着全波整流。在应用全波整流器时其电源变压器必须有中心抽头。无论正半周或负半周，通过负载电阻R的电流方向总是相同的。
2个二极管全波整流电路图

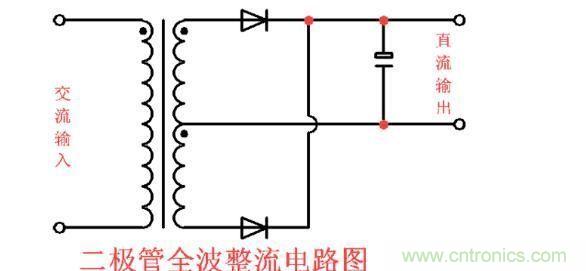

用2个二极管全波整流电路如下图：
下面这个电路图也是由两个二极管组成的全波整流电路，它是全波整流的正负9V的双电源电路，如果光用正电源，就接正9V和地线即可。
这个是桥式整流电路的电路图，我们看一下这四个二极管是怎么连接的？根据图形符号连接实物图应该是这样的。
连接技巧：4个二极管分两组，两个两个串一起，即一个二极管正极接另一个二极管负极，然后把二组串好的二极管并联，也就是正接正负接负。接点：两个正极是输出的负极端，两个负极是输出的正极端，剩余两个接点是输入的交流端。

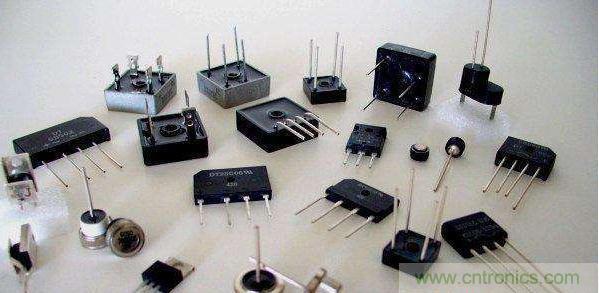

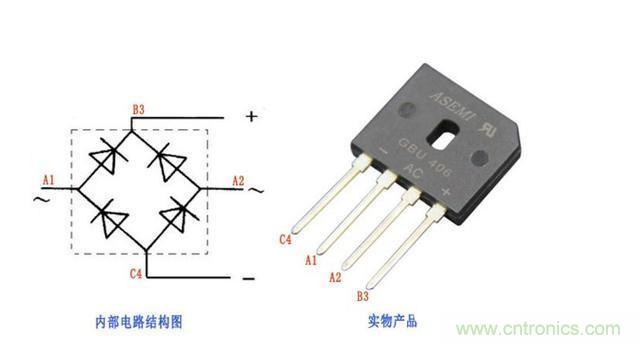

还有一些整流桥堆，其实是封装的4个二极管，它的连接方式都是相同的。
经典案例

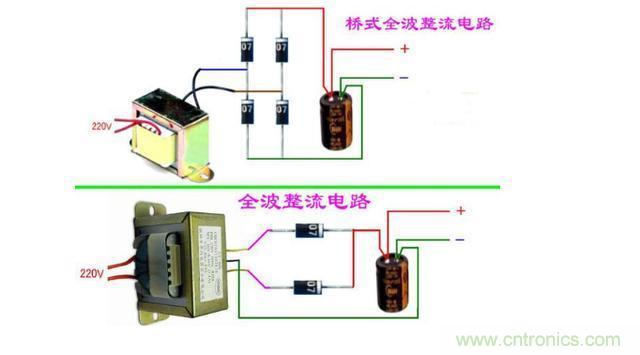

全波整流电路：双电源相同电压全波整流只需2个二极管，单电源桥式全波整流需要4个二极管。上图是最常见的实物连接方法，降压整流滤波。
