缓冲电路是吸收能量搞得电路，用于舒缓因电路电感造成的电压尖峰。有时候，因为过流，过压以及过热，元器件会出现损坏。而过流保护的电路我们有保险丝，过热有散热器或风扇。
缓冲电路则用于限制电压或电流的改变速率（di/dt 或 dv/dt）以及电路开关时的过压。缓冲电路是电阻与电容的串联，然后与晶体管或晶闸管这样的开关相连，起到保护和提高性能的作用。开关和中继间的缓冲电路也可以用来防止电弧产生。

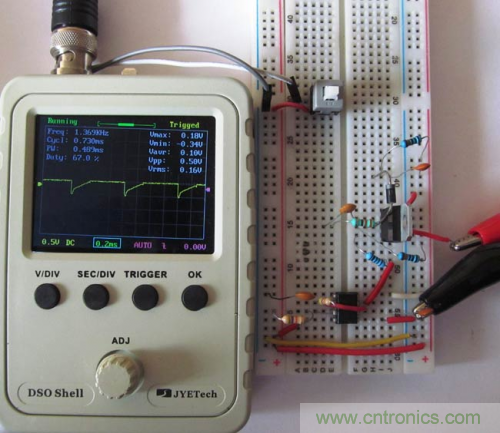

在该项目，我们将告诉你缓冲电路是如何保护晶闸管免受过压或过流影响的，整个电路由缓冲电路和晶闸管以及 555 定时器的频率生成电路组成。
所需元器件
晶闸管 TYN612
555 定时器
电阻（47kΩx2,10kΩx2,1kΩx1，150Ωx1）
电容（0.01uF，0.001UF，0.1uFx2）
二极管 1N4007
开关
9V 电源
示波器（用于输出确认）

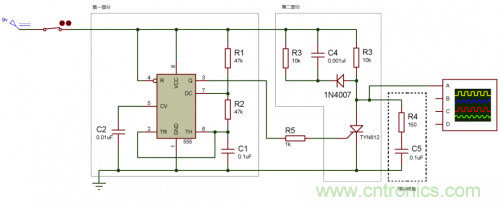

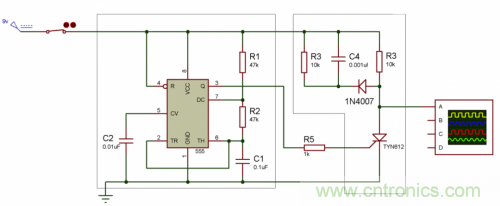

电路图
电路的第一部分是 555 定时器组成的频率生成电路。当 555 定时器以无稳态模式工作时，我们可以得到一个 100kHz 的脉冲。
电路的第二部分则用于获取加入缓冲电路后晶闸管的开关特性。
晶闸管 -TYN612
TYN612 中的 6 代表着断态重复峰值电压，VDRM 和 VRRM 为 600V，而 12 代表着通态电流有效值 IT(RMS)为 12A。晶闸管 TYN612 可以用于过压撬棍保护，电机控制电路，励磁涌流闲置电路，电容点火和稳压电路中。它的门极触发电流 IGT 范围在 5mA 到 15mA。其工作温度范围在 -40℃到 125℃。

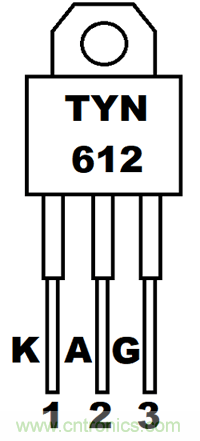

TYN612 的引脚图

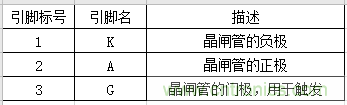

TYN612 的引脚配置

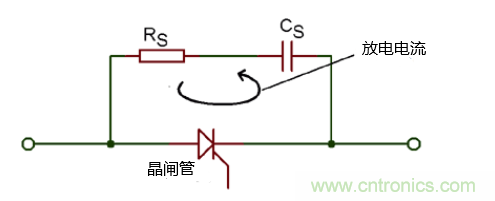

缓冲电路的设计
我们知道，缓冲电路是电阻与电容的组合。电路中的电容则负责防止不必要的 dv/dt 来触发紧张管。因为电路通电后，开关设备会产生一个瞬时的电压。电容 Cs 起到短路的作用，也就使得晶闸管两端的电压为 0。一段时间过后，电容 Cs 两端的电压慢慢增加。
那么电阻 Rs 起到什么作用呢？当晶闸管打开时，电容通过晶闸管放电，并发出 Vs/Rs 大小的电流。由于阻值很低，di/dt 会过高可能会对晶闸管造成损坏。所以为了限制放电电流，此处用到了 Rs。

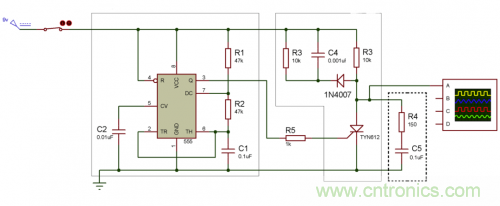

缓冲电路的原理
电路被分为两个部分。第一部分是 555 定时器组成的频率生成电路，它的输出用到晶闸管的门极。电路的第二部分用于检查晶闸管有无缓冲电路下的开关特性。

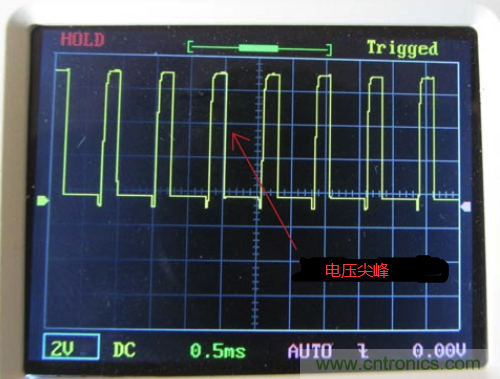

情况 1：无缓冲电路
当无缓冲电路时，晶闸管的输出见上图，波形中会出现比较高的电压尖峰。所以为了缓和电压尖峰，我们需要用缓冲电路来避免设备因过压或 dv/dt 的误触发受损。

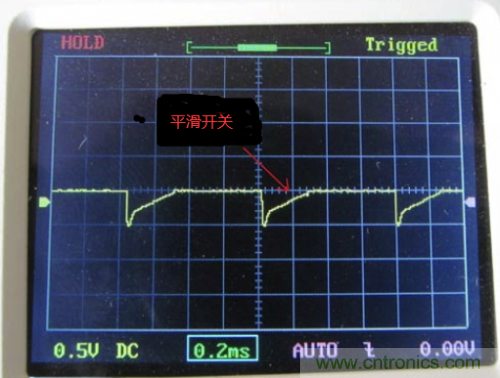

情况 2：有缓冲电路
运用了缓冲电路后，它减少或缓和了波形上的电压尖峰。因此，设备不会由于过压而受到损坏，也将设备的 dv/dt 值降到最大值之下。
