【导读】在当今的汽车电子系统中，摄像头数量正以前所未有的速度增长。从环视监控到电子后视镜，再到自动泊车辅助，这些先进功能都依赖于稳定高效的视频传输链路。然而，摄像头数量的增加也对车载视频链路提出了更高要求：需要高带宽传输视频数据，又必须控制成本，同时还要保证在复杂电磁环境下的抗干扰能力。面对这一挑战，瑞萨电子推出的Automotive High Definition Link（AHL）解决方案提供了一种创新思路。

瑞萨AHL：创新性的解决方案

瑞萨电子的AHL技术通过创新的思路解决了这些看似矛盾的需求。该解决方案基于RAA279971编码器和RAA279972解码器芯片，核心思想是将高清数字视频转换为抗噪性强的模拟信号进行传输。这一方案的精妙之处在于，它能够在普通的非屏蔽双绞线（UTP）或同轴电缆上传输高质量视频，显著降低了布线成本和EMC设计复杂度。对于需要部署多个摄像头的现代汽车来说，这意味着可观的成本节约和更简单的系统集成。

AHL评估板：加速开发进程

为了帮助工程师快速验证和应用AHL技术，瑞萨提供了完整的评估板套件，包括两大核心组件：

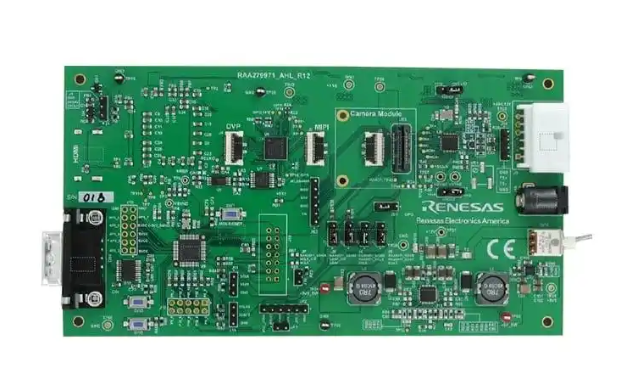

发射端评估板：集成RAA279971 AHL编码器，支持多种数字视频输入接口，包括MIPI CSI-2、DVP或BT.656等，可灵活连接各种摄像头模块。

接收端评估板：搭载RAA279972 AHL解码器和RAA278842 LCD视频处理器，并配备10英寸LVDS显示屏，可直接观察还原后的图像质量。

评估板的工作流程清晰高效：数字视频输入至编码器→转换为高质量模拟复合信号→通过单根双绞线传输→接收端解码还原为数字信号→最终驱动显示屏。整个链路仅需单颗27MHz晶振，支持3.3V或1.8V I/O电平切换，大大简化了系统设计。

灵活配置满足多样需求

AHL技术默认支持多种标准分辨率，包括720p @ 30Hz、720p @ 60Hz和1080p @ 30Hz，覆盖了大多数应用场景。但汽车视频应用的需求千差万别，特别是电子后视镜等应用常常需要非标准的宽屏分辨率。为此，AHL解决方案提供了充分的灵活性。开发人员可通过配套的GUI终端工具手动调整芯片寄存器，修改PLL参数和时序控制，实现自定义分辨率的适配。这种灵活性确保了该技术能够满足各种特定的应用需求。

AHL技术的核心优势

瑞萨AHL解决方案拥有一系列关键技术特性，使其在汽车视频传输领域脱颖而出：

高精度模拟输出：采用10-bit DAC结合独立的Y/C幅度调节，确保色彩保真度，提供高质量的视频体验；

接口灵活性：支持MIPI CSI-2（2-lane, YUV422）、DVP、伪BT.656等多种输入接口，通过引脚复用节省封装空间；

多种输出模式：可通过软件配置为单端、差分或伪差分输出，适配不同类型的传输线缆；

低功耗设计：支持Power Save与Power Down模式，满足汽车严格的待机功耗要求；

双向控制：通过两线制I²C-like接口实现编解码器间的通信，支持状态反馈和参数同步；

车规级可靠性：芯片通过AEC-Q100 Grade 2认证，适用于-40°C至+105°C的恶劣工作环境；

紧凑封装：32引脚SQFN（5×5mm）封装带有阶梯切引脚，便于SMT焊接与散热，适合空间受限的应用场景。

典型应用场景

AHL技术在多个汽车视觉应用场景中展现出了独特价值：

电子后视镜（e-Mirror）：实现长距离高清视频传输，同时避免纯数字链路常见的EMI问题；

环视与泊车系统：使多个摄像头能够通过低成本非屏蔽双绞线接入域控制器，大幅降低系统总成本；

商用车盲区监测：利用车辆上现有的模拟线缆基础设施升级至高清视频系统，显著降低改造成本。

完善的开发支持

瑞萨为AHL技术提供了全面的开发支持，评估套件预加载了标准分辨率的寄存器配置，并提供了GUI配置工具（支持寄存器读写与实时预览）、完整原理图与BOM、以及详细的应用笔记（含EMC布局建议和线缆选型指南）。这些资源大大缩短了工程师的开发周期，加速产品上市进程。
