【导读】CS5567E作为一款高性能同步降压控制器，凭借5.5~60V宽输入电压范围与0.8~55V可调输出电压范围的核心优势，完美契合多场景供电需求。其兼具40ns超短最小导通时间、灵活可调的开关频率及多模式工作选择等突出特性，搭配完善的保护机制与精准控制功能，为高压大电流场景下的稳定运行提供了可靠解决方案，下文将详细解读其核心性能与应用价值。

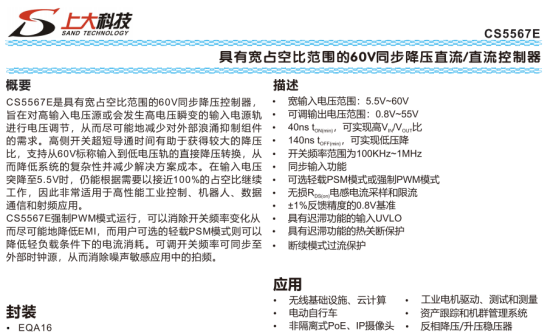

CS5567E是一款具有宽占空比范围的高性能同步降压控制器，输入电压范围5.5~60V，输出电压可调0.8~55V，适用于无线基础设施、云计算、工业电机驱动、电动自行车、IP摄像头及反相降压/升压稳压器等场景。采用EQA16封装，工作结温-40℃~125℃，环境温度-40℃~85℃，热阻45℃/W，底部带散热片，需搭配PCB散热设计保障高压大电流场景稳定运行。
核心特性突出，高侧开关最小导通时间仅40ns，支持高输入输出电压比，输入电压突降至5.5V时仍能以接近100%占空比工作；开关频率可通过外部电阻在100KHz~1MHz范围内调节，也可通过SYNCIN引脚与外部时钟同步，消除拍频噪声。提供轻载PSM模式（浮空或接地选择）与强制PWM模式（接VCC选择），PSM模式降低轻载功耗，强制PWM模式抑制EMI，适配不同噪声与功耗需求。
具备完善保护与控制功能：内置0.8V基准电压（精度±1%），支持无损电感电流采样和限流，ILIMIT引脚可编程电流限制阈值；输入欠压锁定（UVLO）带迟滞功能，175℃热关断保护（20℃滞回），断续模式过流保护（打嗝模式），保障系统可靠运行。支持软启动与电压跟踪功能，软启动时间通过SST引脚电容可调，跟踪功能适配主从电源同步需求，满足DSP、FPGA等设备的内核与I/O电压跟踪场景。
一、CS5567的特性
宽输入电压范围:5.5V~60V
可调输出电压范围:0.8V~55V
40ns ton(min)可实现高Vin/Vout比
140ns toff(min)可实现低降压
开关频率范围为100KHz~1MHz
同步输入功能
可选轻载PSM模式或强制PWM模式
无损Rds(on)电流采样和限流
±1%反馈精度的0.8V基准
具有迟滞功能的输入UVLO
具有迟滞功能的热关断保护
断续模式过流保护
二、CS5567的应用信息
1、典型应用图

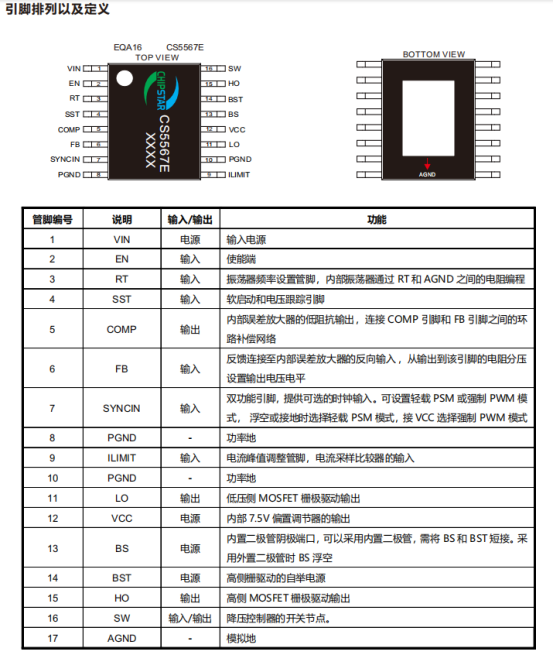

2、引脚排列及定义
3、基础参数
结语
CS5567E以宽电压适配、高频高效、多模式兼容及全方位保护的核心竞争力，精准覆盖了从工业控制到消费电子的多元高压供电场景。无论是高输入输出电压比的严苛要求，还是不同工况下的噪声与功耗平衡需求，亦或是系统可靠运行的保护诉求，其均能通过灵活的参数调节与精准的控制功能从容应对。配合EQA16封装的散热设计优势，CS5567E为各类高压电源系统的设计提供了高性价比、高可靠性的核心器件选择，助力提升终端产品的供电性能与市场竞争力。
