【导读】新一代并网标准推动研发测试升级，自动化验证正在成为新能源装备开发的重要支撑。刚刚落幕的 SNEC PV+ 2026 国际太阳能光伏与智慧能源大会，再次成为观察新能源产业发展的重要窗口。与往年相比，今年展会上一个十分明显的变化是，越来越多的逆变器和储能PCS厂商开始将电网支撑能力（Grid Support）作为产品的重要竞争力，而不仅仅强调转换效率、功率密度等传统指标。
例如，特变电工新能源宣布其构网型液冷储能变流器及1500 V组串式光伏逆变器同步获得德国VDE电网支撑认证及欧盟EN 50549中压并网认证，并重点强调产品已通过低电压穿越（LVRT）和高电压穿越（HVRT）全工况故障穿越测试；禾望电气发布的新一代460 kW组串式逆变器，同样将高、低及零电压穿越能力作为产品的重要技术亮点。
这些变化反映出新能源行业正在发生新的转变。随着光伏、储能等分布式能源快速接入电网，逆变器已不再只是完成电能转换的设备，而是逐渐承担起维持电网稳定运行的重要职责。与此同时，IEEE 1547、IEEE 1547.1、UL 1741 SB、EN 50549等国际并网标准也不断提高对于故障穿越能力（Fault Ride Through，FRT）的要求，推动并网逆变器研发重点从'能否并网'逐步转向'如何在电网扰动期间持续稳定运行'。
对于研发团队而言，这意味着产品开发过程中不仅需要满足越来越严格的标准要求，更需要在研发阶段建立更加高效、可靠的验证体系，以缩短调试周期，提高产品一次性通过符合性测试的成功率。穿越能力测试，也因此成为新能源装备研发过程中越来越重要的一项关键验证工作。
新一代并网标准推动穿越能力成为新能源装备研发的重要能力
新能源产业的发展，正在重新定义并网逆变器在电力系统中的角色。过去，分布式光伏、风电以及储能系统在整个电网中的占比较低，逆变器更多承担的是电能转换功能。因此，早期并网标准的核心目标是保障电网运行安全。其中，以IEEE 1547-2003为代表的第一代并网标准，重点关注的是防止'孤岛效应'。当电网发生欠压、过压或断电等异常情况时，逆变器需要迅速停止输出并与公共电网断开连接，以避免在主电网失电情况下继续向线路送电，从而保障现场运维人员及设备安全。
然而，随着新能源装机规模持续增长，特别是在高比例新能源接入区域，这一控制策略开始面临新的挑战。当电网发生短时故障时，如果大量逆变器按照传统策略同时脱网，系统有功功率会在极短时间内快速下降，反而可能进一步加剧电网电压波动，甚至引发更大范围的连锁故障。因此，越来越多电网运营机构开始要求分布式能源不仅能够'接入电网'，更要能够在电网发生扰动期间继续保持稳定运行，并通过有功、无功功率调节为电网提供必要支撑，提高整个电力系统的稳定性。
正是在这样的产业背景下，新一代并网标准逐步完成演进。IEEE 1547-2018、IEEE 1547.1-2020、UL 1741 SB以及欧洲EN 50549等标准陆续发布，对逆变器在故障工况下的运行行为提出了更加明确的要求。其中，最重要的变化之一，就是将故障穿越能力（Fault Ride Through，FRT）正式纳入并网设备的重要技术指标。
所谓故障穿越能力，是指当电网发生暂态欠压或过压时，逆变器能够在标准规定的电压范围和持续时间内保持并网运行，而不是立即脱离电网。这一能力主要包括**低电压穿越（Low Voltage Ride Through，LVRT）和高电压穿越（High Voltage Ride Through，HVRT）**两个方面。对于新能源电站而言，这意味着逆变器需要具备更高水平的控制能力和动态响应能力，在复杂工况下依然能够维持稳定运行，为电网恢复提供支撑。
对于设备制造商来说，这不仅意味着产品设计复杂度进一步提高，也意味着研发验证工作发生了明显变化。过去，研发测试更多关注稳态输出、电能质量以及效率等传统指标；而如今，工程师还需要重点验证逆变器在不同故障工况下的动态响应过程，包括故障发生、持续以及恢复全过程是否满足标准要求。这也使得穿越能力测试逐渐从产品认证阶段前移至研发阶段，成为控制算法优化、产品调试以及符合性准备过程中不可或缺的重要环节。
这一趋势也在SNEC 2026展会上得到了充分体现。越来越多企业开始将'通过LVRT/HVRT测试''获得VDE电网支撑认证''符合IEEE 1547及EN 50549要求'作为新品发布的重要内容。这说明，对于新能源装备而言，穿越能力已经不仅仅是一项标准要求，更逐渐成为体现产品技术实力和市场竞争力的重要指标。

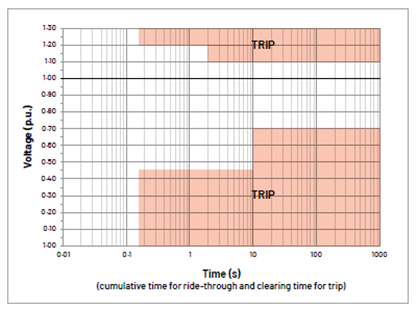

图1新一代并网标准推动逆变器研发重点发生变化（随着IEEE 1547、UL 1741 SB及EN 50549等标准持续升级，LVRT与HVRT已成为新能源逆变器研发及符合性验证的重要内容。）
从“满足标准”到“提升研发效率”：穿越能力测试正在发生新的变化
随着IEEE 1547、EN 50549等国际标准不断完善，穿越能力测试已经从过去主要面向产品认证的型式试验，逐渐演变为贯穿产品研发全过程的重要验证环节。对于新能源设备制造商而言，真正的挑战早已不仅仅是'能否通过标准测试'，而是在产品开发阶段尽早发现设计问题、持续优化控制策略，并缩短从研发到产品上市的整体周期。
事实上，一次完整的低电压穿越（LVRT）或高电压穿越（HVRT）测试，并不仅仅是观察逆变器是否保持并网运行，而是需要对设备在整个扰动过程中的动态响应进行全面分析。从电网模拟器产生欠压或过压扰动开始，到逆变器控制系统完成响应，再到电网恢复正常后的稳定运行，整个过程中涉及电压、电流、频率、相位、功率以及控制策略等多个参数的同步变化。研发人员不仅需要确认设备是否持续运行，更需要判断其动态响应是否满足标准规定的电压边界、持续时间以及恢复要求。
随着逆变器控制算法不断复杂化，传统依赖人工分析波形的方法正面临越来越大的挑战。过去，工程师通常需要通过示波器采集大量测试数据，再结合标准要求逐项分析故障发生时间、持续时间以及恢复过程，并最终整理形成测试报告。这种方式不仅需要大量重复性的人工操作，也容易受到不同测试人员经验和分析方法的影响。当研发项目进入快速迭代阶段，测试效率往往成为影响产品开发进度的重要因素。
与此同时，新能源装备的研发节奏也正在发生变化。无论是光伏逆变器、储能PCS，还是构网型逆变器，都需要在更短的时间内完成更多轮设计验证和软件迭代。研发团队希望测试平台不仅能够完成数据采集，更能够自动完成符合性分析、快速定位问题，并帮助工程师将更多精力投入到控制算法优化和产品设计，而不是重复性的测试配置和数据处理工作。
正因如此，自动化测试正在成为新能源研发实验室的重要发展趋势。越来越多研发团队开始将标准要求直接融入测试流程，通过自动建立符合标准要求的测试边界，对测试结果进行实时分析，并自动生成标准化测试报告。这种方式不仅能够显著提高研发效率，也使不同项目、不同团队之间的测试结果更加一致，为后续产品认证提供更加可靠的数据基础。
在穿越能力测试中，这种自动化优势体现得尤为明显。通过将IEEE 1547、IEEE 1547.1、UL 1741 SB以及EN 50549等标准规定的电压—时间边界自动转换为Pass/Fail Mask（合格/不合格掩膜），测试系统能够实时判断逆变器输出是否进入标准禁止区域，并自动记录触及掩膜时对应的关键参数，例如电压值（Vhit）以及时间点（Thit）。相比传统依赖人工逐帧分析波形的方法，这种基于标准的自动化分析不仅能够快速定位问题，还能够帮助研发团队更高效地评估产品设计裕量，为控制策略优化提供更加直观的数据依据。
因此，穿越能力测试正在从过去单纯的'符合标准'逐渐转向'提升研发效率'。测试平台所承担的角色，也从传统的数据采集工具，逐渐演变为连接研发设计、产品调试以及符合性准备的重要组成部分。

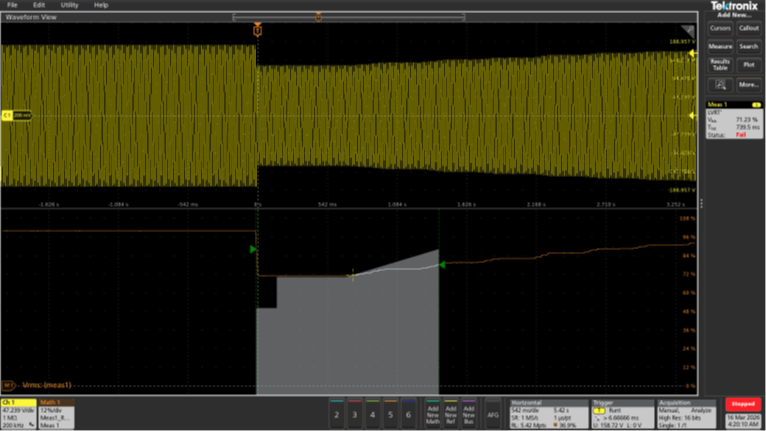

图2：自动化穿越能力测试示意 自动建立Pass/Fail Mask后，系统可实时判断测试结果是否符合标准要求，为研发人员快速定位问题提供依据。

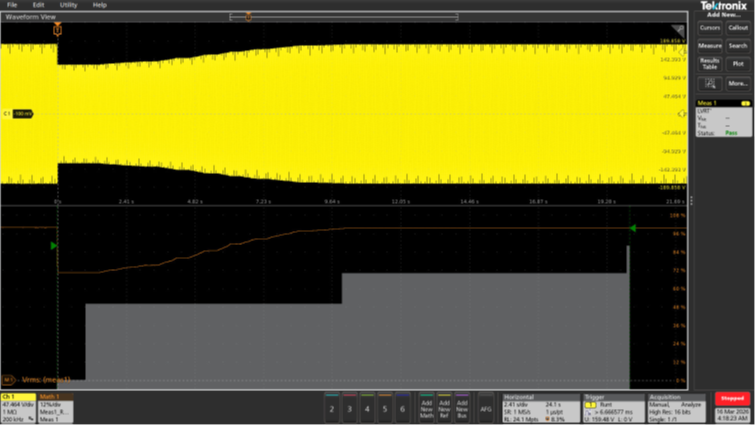

图3 自动记录关键符合性参数（当测试结果触及标准边界时，系统可自动记录Vhit（触及电压）及Thit（触及时间），帮助研发团队快速分析故障原因。）
Tektronix如何帮助工程师更高效完成穿越能力验证
面对新能源并网标准持续升级以及产品研发周期不断缩短的双重挑战，研发团队需要的不仅是一台能够采集波形的示波器，更是一套能够帮助工程师快速完成测试、分析结果并验证符合性的完整测试平台。针对新能源逆变器、储能PCS以及构网型逆变器等应用，Tektronix构建了覆盖数据采集、自动化分析、标准符合性验证以及测试报告生成的完整解决方案，帮助研发团队提升穿越能力测试效率，并为产品认证做好充分准备。
基于 4、5、6系列B MSO混合信号示波器 和 Advanced Power
Measurement and Analysis（高级功率测量与分析） 软件，Tektronix将IEEE 1547、IEEE 1547.1、UL 1741 SB及EN 50549等标准要求融入自动化测试流程。工程师无需反复配置复杂的测量参数，即可快速完成低电压穿越（LVRT）和高电压穿越（HVRT）测试。系统能够依据所选标准自动建立Pass/Fail掩膜，对逆变器在电网扰动期间的动态响应进行实时分析，并自动记录触及标准边界时的关键参数，包括Vhit（触及掩膜电压）和Thit（触及掩膜时间），帮助研发人员快速定位问题，评估产品设计裕量，并自动生成标准化测试报告。相比传统依赖人工分析波形和整理数据的方式，这种自动化测试流程能够显著缩短测试周期，提高研发效率，同时保证不同测试人员之间结果的一致性和可重复性。

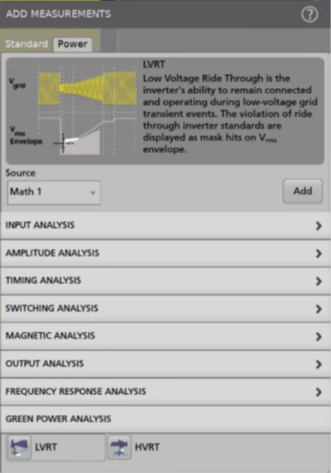

图4 Advanced Power Measurement and Analysis软件界面（Advanced Power Measurement and Analysis软件将穿越能力测试流程自动化，帮助工程师快速完成符合性分析和测试报告生成。）
除了自动化软件之外，高压测量能力同样是穿越能力测试的重要组成部分。针对并网逆变器交流输出、电网侧以及功率器件等高压应用场景，Tektronix提供 THDP系列高压差分探头，支持安全可靠的浮地测量，并具备优异的共模抑制能力和高速瞬态响应性能，可满足新能源装备研发过程中对于高压、高带宽测量的需求。结合MSO系列示波器，研发人员不仅能够同步观察逆变器在故障发生、持续以及恢复阶段的动态波形，还能够进一步分析电压、电流、功率以及控制策略之间的关系，为产品优化提供更加全面的数据支撑。
值得一提的是，相比将不同厂商设备简单组合使用，Tektronix更注重构建原厂示波器与原厂探头协同工作的完整测试生态。依托TekVPI®智能接口，探头接入示波器后即可自动识别型号、衰减比、量程以及带宽等参数，无需人工配置，降低了复杂测试环境下的人为设置风险，实现真正的'即插即测'。同时，探头校准信息与示波器平台形成完整的数据溯源体系，确保测试结果具备更高的准确性和可追溯性，满足研发验证及产品认证对于测试数据一致性的要求。此外，用户还可以根据不同研发阶段灵活选择不同型号的示波器平台，从器件级测试逐步扩展到系统级分析，构建覆盖研发、验证及符合性测试全过程的完整测试能力。
对于新能源设备制造商而言，自动化测试带来的价值不仅体现在测试速度的提升，更重要的是帮助研发团队尽早发现设计问题，持续优化控制策略，降低产品后期整改成本，并提高一次性通过符合性测试的成功率。随着新能源装备不断向更高功率、更高可靠性以及更复杂电网应用场景发展，测试平台也正在从传统的测量工具，逐步演变为推动产品研发效率提升的重要支撑。

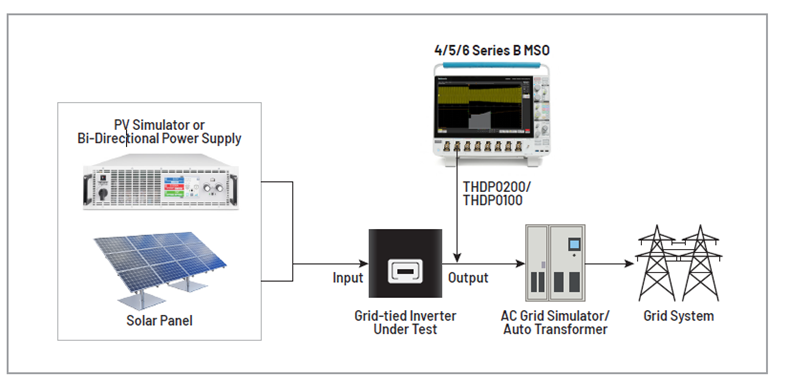

图5 单相光伏并网逆变器测试系统示意图（Tektronix基于MSO混合信号示波器、Advanced Power Measurement and Analysis软件及THDP系列高压差分探头构建完整的新能源逆变器穿越能力测试平台。）
结语
从2026 SNEC可以看到，新能源产业竞争正从传统的转换效率逐步延伸至更高层次的电网支撑能力。随着IEEE 1547、EN 50549等国际标准持续完善，故障穿越能力已经成为并网逆变器、储能PCS以及构网型逆变器研发过程中不可或缺的重要能力，也成为产品进入全球市场的重要技术门槛。
与此同时，研发测试也正在发生深刻变化。面对越来越复杂的控制策略和越来越严格的符合性要求，研发团队不仅需要准确完成标准验证，更需要借助自动化测试平台提高研发效率，缩短产品开发周期，并为后续认证建立更加可靠的数据基础。
未来，随着新能源发电比例持续提升以及智能电网建设不断推进，自动化、标准化和智能化测试将成为新能源研发的重要组成部分。Tektronix也将持续完善覆盖示波器、高压差分探头以及自动化分析软件在内的完整测试解决方案，帮助工程师更加高效地完成产品验证，为新能源产业的持续创新提供测试支撑。
