【导读】光伏行业在我国仍然在稳步发展中。中国光伏协会王勃华最近分享数据显示，2026年预计新增装机612GW，2026年处于阶段性调整阶段，同比下降8%，中国光伏市场政策大幅调整，将显著影响全球总量。虽然整体行业还在承压，但2027年以后将持续扩容，2026~2030年复合增速7%，2030年预计新增装机升至864GW。
对光伏发电系统来说，效率是永远绕不过的话题，毕竟太阳辐照度、环境温度、阴影遮挡、灰尘污染以及季节变化等因素都会影响其发电能力。

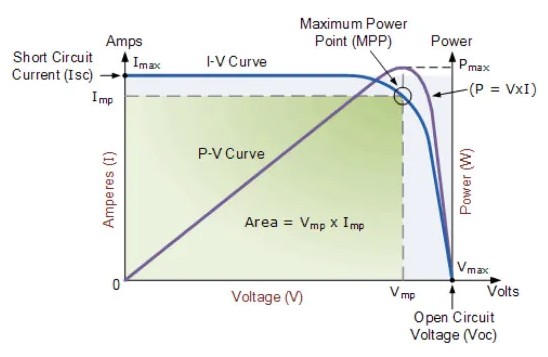

对光伏组件而言，在任何时刻都存在一个能够输出最大功率的工作点，即最大功率点（Maximum Power Point，MPP）。由于MPP会随着环境条件实时变化，因此光伏系统必须持续跟踪这一工作点，才能始终输出最大功率。这正是最大功率点跟踪（Maximum Power Point Tracking，MPPT）技术存在的意义。
看明白MPPT
光伏发电的原理是利用光伏效应的半导体材料（主要为Si），当阳光照射到光伏电池时，光子激发性能电子-空穴对，从而产生电流，实现光电转换。完整的光伏系统包括光伏组件（PV Module）、逆变器（Inverter）、充电控制器（Charge Controller）、储能电池（可选）。

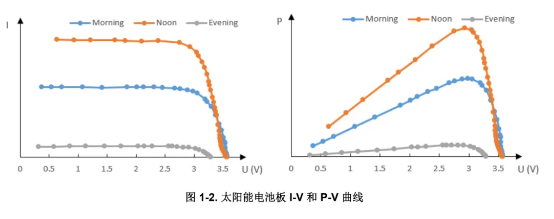

正因为天气和负载变化持续移动，所以最大功率点（MPP）并不是固定不变的。
图源丨TI
因此，现代光伏系统通常采用MPPT控制算法，通过实时调整工作电压和电流，使系统始终运行在最大功率点附近，实现最大能量输出，提高光伏发电接入电网后的经济性和可靠性。
图源丨Doi:10.1016/j.rineng.2025.107227.

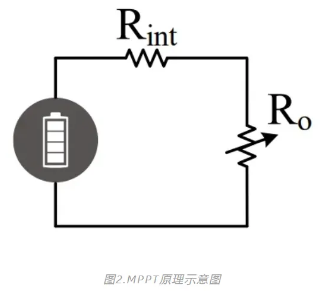

简单解释一下MPPT原理是：当输出电阻Ro与电源内阻Rint达到阻抗匹配时，负载可获取最大输出功率。基于这一原理，光伏系统中的MPPT电路通过实时调整负载侧的等效输入阻抗，使光伏组件持续运行在最大功率点（MPP）附近，从而提升系统的能量转换效率。
照实现方式，MPPT算法大致可分为三类：传统算法（扰动观察法P&O、增量电导法IncCond）、智能算法（模糊逻辑控制FLC、人工神经网络ANN、遗传算法GA）、混合算法（P&O+FLC、ANN+GA、PSO+IncCond）。
在逆变器中，MPPT怎么配置
MPPT功能通常集成在逆变器内部，并位于DC-DC级，完成最大功率跟踪后，再逆变。

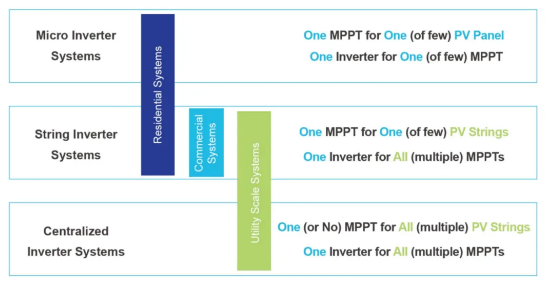

众所周知，住宅光伏系统更倾向于微型逆变器或组串式逆变器，工商业光伏系统主要采用组串式逆变器，大型地面电站在组串式和集中式逆变器之间进行选择。按照逆变器类型不同，MPPT配置也有所不同：
微型逆变器：微型逆变器采用每块光伏组件配置一路MPPT和一路逆变器的架构。虽然这种方式硬件成本较高，但能够对每块组件进行独立控制，即使部分组件受到阴影遮挡，也不会影响其他组件发电，因此可以最大化整套系统的发电量。与此同时，组件级监测还能提升系统安全性，降低后期运维成本，因此微型逆变器更适用于住宅光伏等分布式场景。
集中式逆变器：与微型逆变器相反，集中式逆变器采用多个组件共用一个逆变器的方式。一台逆变器通常连接几十块甚至数百、上千块光伏组件，而整个系统往往只配置一路MPPT，甚至没有独立MPPT控制。这种方案硬件投资最低，但由于控制粒度较粗，对组件之间的不一致性适应能力较弱。
组串式逆变器：组串式逆变器则介于两者之间。将若干块光伏组件组成一个组串（String），通常每个组串配置一路MPPT。相比集中式方案，组串式能够降低阴影遮挡、组件差异等因素带来的发电损失；相比微型逆变器，又能有效控制硬件成本，因此目前已成为商业和工商业光伏系统的主流方案。
图源丨纳芯微
MPPT功能主要由采样、计算、驱动三个相互配合的环节组成：首先，系统通过电压、电流传感器实时采集光伏组件的工作状态；随后，MPPT算法根据采集到的数据计算当前最佳工作点；最后，将计算结果发送至驱动电路，以精确控制功率器件的开关动作，使光伏组件持续保持在最大功率点附近运行。
整个过程中，这些器件都很重要：
采样提供数据基础：电压检测相对容易实现，电流检测则对测量精度提出了更高要求；
控制器负责实时决策：核心控制通常由MCU/DSP完成，持续执行MPPT算法，根据实时采样数据判断当前最大功率点的位置，将计算结果转换成高频、高精度PWM信号，进而精确控制功率器件的导通与关断，实现对光伏系统工作点的实时调节；
驱动电路负责高精度执行：完成计算后，控制指令需要通过栅极驱动器（Gate Driver）作用于MOSFET、SiC MOSFET等功率器件；
电源管理：MPPT系统还需要稳定可靠的电源管理芯片（PMIC）。
图源丨英飞凌
MPPT常用拓扑
Buck、Boost、Buck-Boost拓扑均可应用于MPPT。Buck和Buck-Boost主要应用于小功率光伏系统，中、大功率光伏逆变器则普遍采用Boost及其衍生拓扑，Boost电路本身结构简单，逆变器通常需要较高直流母线电压，因此升压型拓扑成为主流选择。

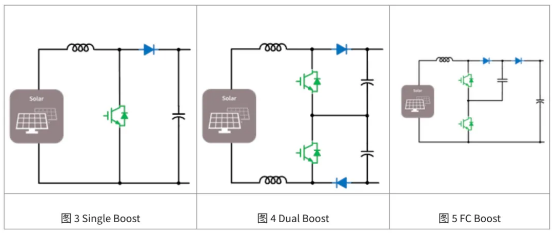

具体到Boost拓扑，主要包括Single Boost、Dual Boost、Flying Capacitor Boost（FC Boost）。
Single Boost属于两电平结构，电路简单、控制容易实现，但器件需要承受更高的电压应力。Dual Boost和Flying Capacitor Boost均属于三电平拓扑，器件电压应力会降低一半，两者在光伏MPPT中的工作特性存在明显差异。
Single Boost：由于正母线共模噪声通过负母线形成旁路，因此几乎不会产生对地共模漏电流（Common-mode Leakage Current），但器件承受的整体电压应力相对较高；
Dual Boost：共模漏电流是设计中的关键难点，采用交错驱动时，共模漏电流明显高于同步驱动方式，较易超出VDE、GB/T等相关标准的限值要求；
FC Boost：基本能够消除共模漏电流，因此两路主动开关可以采用交错控制，但相比Single Boost和Dual Boost，电路与控制设计更加复杂，不仅需要增加飞跨电容预充电电路，还受部分专利约束，整体工程实现难度和应用门槛更高；
图源丨英飞凌
芯片厂商对MPPT的关注点
英飞凌

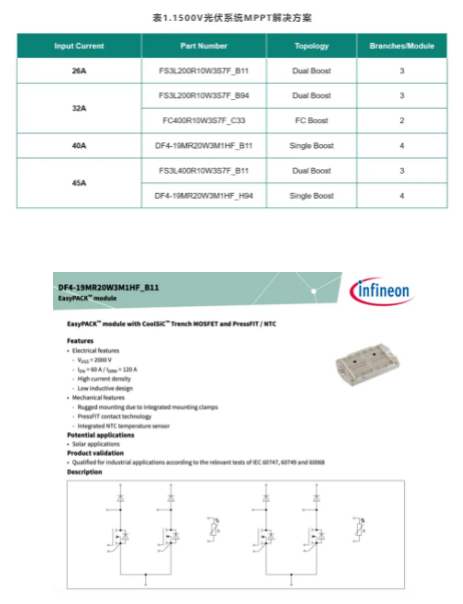

英飞凌提供Easy封装的模块方案，比如针对1500V光伏系统DF4-19MR20W3M1HF_H94，改模块采用2kV SiC芯片，单模块集成4路Boost，仅需较简单拓扑即可实现1500VDC系统中40A以上MPPT应用，支持30kHz以上开关频率，有利于进一步减小电感尺寸、提高系统功率密度。
随着高压、大电流IGBT、SiC MOSFET日趋成熟，英飞凌认为光伏逆变器会越来越多地采用分立器件方案，在保证性能同时进一步优化整体系统成本。

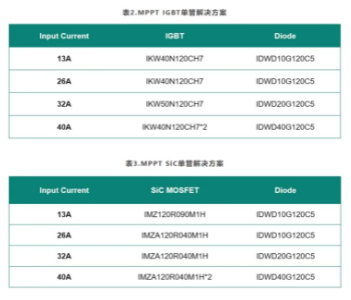

举例来说，在Boost MPPT电路中，英飞凌1200V Trench Stop IGBT7 H7兼顾较低导通损耗与开关损耗，在16kHz开关频率下即可覆盖不同功率等级MPPT应用需求；使用SiC MOSFET开关频率可进一步提升至约32kHz，有效缩小Boost电感体积，从而提升整机功率密度。而且实际仿真结果表明，两种方案器件损耗和结温均处于较为充足的安全范围。

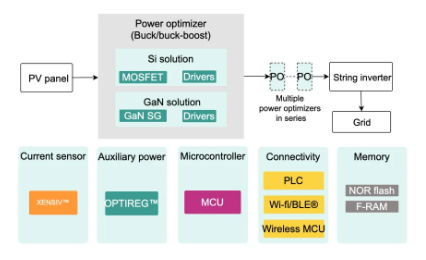

除此之外，英飞凌在官网还提供面向可扩展光伏系统的功率优化解决方案，器件包括功率晶体管OptiMOS 5、OptiMOS 6 MOSFET、OptiMOS N沟道功率MOSFET，栅极驱动器ICEiceDRIVER系列，电流传感器XENSIV系列，32位MCU XMC和PSoC 6，EXCELON系列内存。众所周知，光伏电站的设计使用寿命在25年左右，英飞凌强调其拥有丰富的产品组合，可助力太阳能优化器实现设计优化，在最大化能源输出的同时，确保产品具备25年以上的使用寿命。
德州仪器

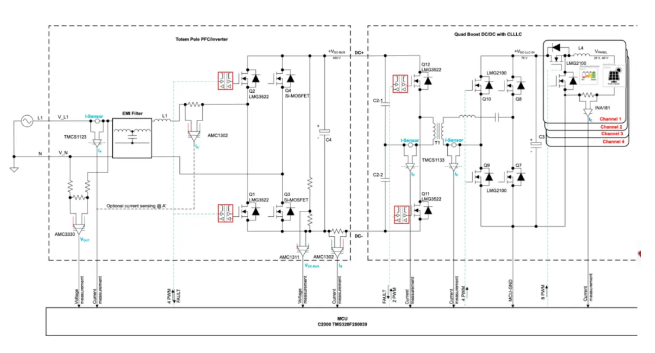

TI主要推GaN方案。TI推出了基于GaN的1.6kW双向微型逆变器参考设计，支持四路相同功率通道，直流侧最高支持60 V、±14 A输入，可连接光伏（PV）组件或48 V电池储能系统（BESS）。交流侧接入单相电网，低压侧与高压侧之间采用双向固定频率CLLLC变换器实现电气隔离，控制算法运行于C2000 MCU。

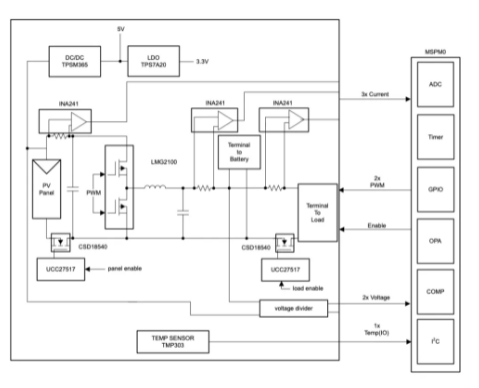

此外，值得关注的还有基于GaN器件的MPPT太阳能充电400W参考设计TIDA-010042，面向12V/24V电池系统及中小功率太阳能充电器，也可作为电源优化器使用。该方案支持15V～60V太阳能组件输入，输出电流最高16A，采用降压拓扑将太阳能板电压转换为电池充电电压。
该设计基于集成栅极驱动器的GaN功率级LMG2100和MSPM0G1506 MCU，利用扰动观测法（P&O）实现MPPT控制，整机效率超过98%。凭借GaN器件低导通电阻、低开关损耗和零反向恢复电荷等优势，系统可支持最高250kHz开关频率，从而减小磁性器件和其他无源元件尺寸，提升功率密度。同时，方案还集成了反接保护、软件可编程告警以及浪涌、ESD保护等功能。
NXP

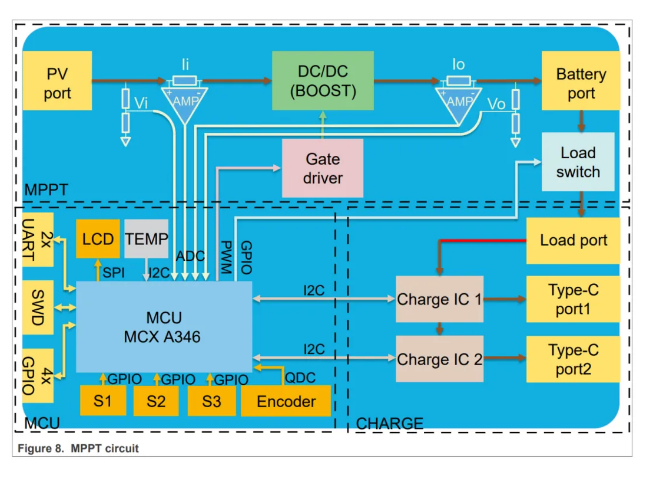

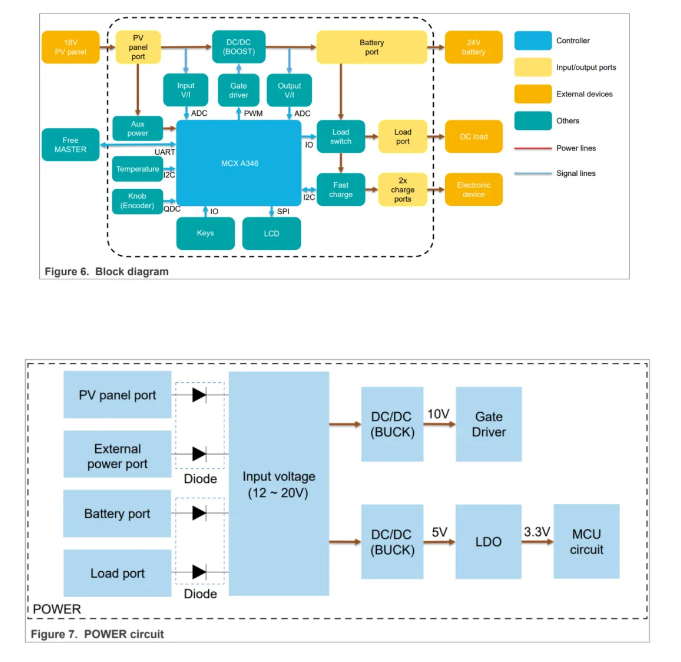

恩智浦在去年底展示了基于NXP MCX A346实现MPPT的参考设计，包括光伏系统原理、硬件架构、软件控制算法、演示平台及测试结果。
参考设计采用BOOST拓扑实现MPPT控制，最大功率100 W，光伏输入18 V，电池24 V，峰值效率98%，算法采用经典的扰动观察法（P&O）。
ADI

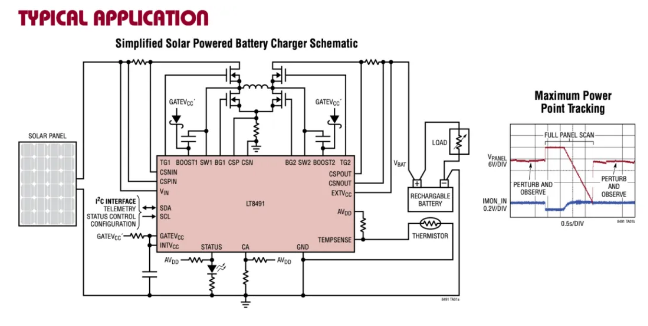

ADI也提供集成MPPT功能的充电器。比如，LT8491 是一款Buck-Boost开关型电池充电管理芯片，支持恒流恒压（CCCV）充电，可兼容铅酸电池（密封式、液式、胶体）和锂离子电池等多种电池类型。支持 6V～80V 输入电压，可直接由太阳能电池板或直流电源供电，并通过单电感架构实现输入电压高于、低于或等于电池电压时的稳定充电。
芯片集成MPPT 功能，可自动优化太阳能发电效率，同时支持电池温度补偿、I²C 配置与遥测、EEPROM 参数存储以及 LED 状态指示。采用 7mm×11mm QFN 封装，适用于太阳能充电器、铅酸和锂电池充电系统，以及工业设备和便携式军用设备等应用。
纳芯微

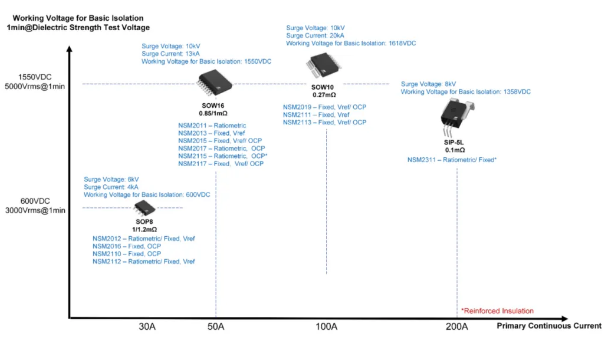

纳芯微聚焦MPPT的感知和驱动。首先，在感知方面提供电流传感器。比如，纳芯微NSM201x系列霍尔电流传感器采用霍尔效应原理，可实现±65A以内电流的隔离检测，并输出线性电压信号，兼顾测量精度与可靠性，为控制系统提供准确的电流和功率信息。
其次，在驱动方面，提供稳定可靠的栅极驱动与功率器件，保证准确执行MCU指令。比如，

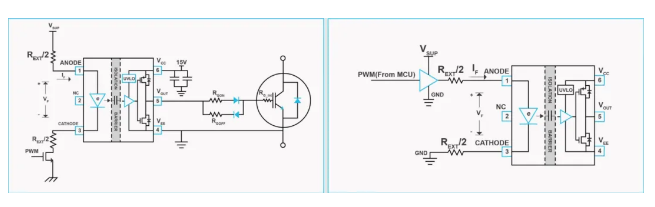

NSI6801/x系列电流型输入隔离单管驱动器已广泛应用于光伏逆变器，是成熟的主流驱动方案。产品采用双电容增强隔离技术，可PIN to PIN兼容光耦驱动，同时具备更高的隔离性能；结合AdaptiveOOK编码技术，CMTI可达200kV/μs，为系统安全、稳定、高效运行提供保障。
写在最后
MPPT这项技术虽然不起眼，但对光伏系统来说，至关重要。目前来看，随着IGBT、SiC、GaN发展，MPPT设计向分立式发展，MPPT算法也正在逐渐向智能算法和混合算法发展。未来，相信MPPT会越来越智能化，MPPT效率还会进一步提升。
