从电子元件的角度来谈谈台式机主板的选购

发布时间:2011-11-24

中心议题:

  • 从电子元件的角度来谈谈台式机主板的选购

老百姓买电脑,如果是笔记本,那只能从品牌,外观,配置,售后服务等方面来权衡,选择自己喜爱的一款笔记本,完全没有办法深入到内部,了解结构,电路设计和元件选用,不管是菜鸟还是行家里手,都是如此。

但DIY台式机就很不一样,相信大家都有体会并认真研究对比,最后选定一款主板的经验。菜鸟级别的朋友在买主板的时候,主要考虑品牌,价格或者干脆就托给朋友;数码爱好者,则会研究市场口碑和评价,然后自己再去研究CPU,内存,芯片组等一些内在信息,这样的话,基本也能买到一款自己认为不错的主板;而电子行业精通者,就大不一样了,除了以上所说都能做到之外,他们还能深入到具体的电子元件选用,来判断主板的好坏,从而买到真正意义上的好主板。当然,前提是我们就同等价位的主板来进行比较。

下面,作者先从几个基本的方面简单介绍一下台式机主板的选购方法,然后再从比较专业的电子元件角度来详细教您认识主板的好坏和精致与否。

首先,品牌的选择就不多说了,大家可以参考网上其他文章对于各品牌主板的评价和口碑。其次,我们来考虑配置问题。最最关键的,主板所支持的CPU型号,您在购买之前,就要基本确定自己的消费方向,INTEL的CPU相对AMD的CPU要贵许多;然后我们看南北桥芯片组的型号,总体上是用到INTEL最新平台的为首选,且布局合理,这里就不说具体型号了,因为文章具有时效性;内存容量的大小是影响主板性能的一个因素,选购的时候要看单槽最大容量是多少;检查各主流接口是否齐全,分布是否合理;主板的兼容性,升级能力如何;最后,考虑售后服务。

好了,以上是一些比较基本的选购主板的方法,只要花点时间,这些知识,爱好电脑的朋友们是很容易理解和掌握的。接下来,我会从比较专业的角度来介绍主板质量好坏的判断,这里要记住一个原则,主板质量上乘与否,最能体现的地方就是电子元件用料的选择。

一、PCB板
肉眼判断,层数多的优先选择,或者也可以基本等效于PCB板的厚度。然后看板上覆盖的绝缘油墨,以光亮度高以及传统的墨绿色为首选。这个还是比较容易做到的,大家在选择的时候,做到多多比较就可以了。

二、电容
主板上小尺寸的贴片电容,我们无从判断品牌,容值等参数,所以我们主要是去观察那些大的插脚电容,主要分布在主电源模块和CPU电源模块,这个不难判断,自己去找高楼林立的电容群吧。用料上来看,固态电解电容为上佳,如下图蓝色标记的电容,基本外观是铝壳包装。但目前市场上,某些黑心厂商,为了使自己的产品能够混淆视听,也给普通的液态电解电容套上了铝壳外衣,达到以次充好的目的。如下图,黑色标记的铝壳电容为看上去很像固态电解电容的液态电解电容,这个在一些廉价主板上应用的较多。

电容

所以,如果没有能力区别出真假固态电容的话,我们就直接去看使用液态电解电容的主板,总体而言,液态电解电容的品牌以Nichicon,Rubycon、Sanyo Chemicon为上佳,如下图所示,其次考虑Taicon、Nippon、Jackcon这些大众品牌电容。选购的时候注意仔细看电容上面的字符,一般都会在上面写上品牌名称。

电容


三、Mosfet

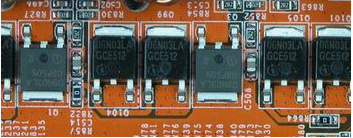

一般主板烧坏,维修人员最先检查的都是Mosfet。质量不好的Mosfet在长时间使用的时候,会非常烫手,甚至有烧毁的可能。所以,选购主板,观察Mosfet这个环节上,最好考虑Philips,Infineon,IR的品牌,其次考虑Alpha,ST,ON这些品牌。如下图所示:

[page]
四、电感与电感线圈
电感与电感线圈不太好认出品牌,电感是全封闭的性能优秀,电感线圈基本是线径越大,性能越好。如下图所示:


五、过流保护元件
很多厂商在设计的时候,为了节省成本,会将这一块给省掉,这和设计理念相关。我们如果拆解到日本的电子产品,不管是哪一类的,基本都会发现有过流保护元件,甚至会用到好几颗,这完全由设计态度决定。中国的产品不注重保护,欧美的产品注重保护整机,也注重保护人身安全,日本的产品非常注意保护人身安全。所以如果发现主板上有使用过流保护元件,通常使用在电源接口,热插拔接口等,那么就直接列入候选名单吧。常用的过流保护元件有保险丝和自恢复热敏电阻等,一线厂商有AEM,TYCO,Littelfuse,Bussmann,其次是台湾的功得,大毅等。如下图所示,接口上方,白色的器件则为保险丝:

过流保护元件


六、静电保护器件
主板上需要做静电防护的无外乎就是各类接口。现在技术在不断进步,各类接口接连涌现,比如高清HDMI接口,AV接口,USB2.0,USB3.0,以太网接口,耳机,麦克风接口等。因为需要经常去进行插拔动作,人体所带静电对主板而言具有极大的危害,主板一旦被打坏,基本就是芯片级维修,耗费金钱,耗费时间,所以,对于电子产品,静电防护是必不可少的。在选购主板的时候,多注意观察接口位置。静电保护元件品牌以AEM,TYCO,NXP,ON为首选,如下图所示:


七、防雷器件
台式机在夏天最怕的就是雷电打击,设计良好的主板必须要考虑加入防雷器件,种类有气体放电管,TVS,压敏电阻等。这样可以保证你在夏天雷雨时节可以继续聊天,浏览网页,打游戏等等。品牌优先选择EPCOS,TYCO等,其次,国内品牌有槟城电子等。如下图所示:


八、电源管理芯片
好的主板,电源的合理分配是必不可少的。电源管理芯片一般在CPU插槽附近,可以直接能够观察到,主流厂商为Intersil和Maxim。如下图所示:

结束语:只要大致掌握和了解以上提及的甄别方法,相信你一定可以选到称心如意,性能优越的超值主板!
