中心议题：
- 实例讲解便携设备高保真度一体化ESD/EMI保护
便携式和无线设备日趋复杂，越来越容易受到静电放电（ESD）和电磁干扰（EMI）的影响。本文给出在立体声耳机、手机、便携式多媒体播放器、PDA或笔记本电脑中，有效降低电磁干扰和提高音频质量的一体化ESD/EMI保护方案。
随着便携式和无线设备的日趋复杂化，此类设备越来越容易受到静电放电（ESD）和电磁干扰（EMI）的影响。尤其在立体声耳机、移动电话、便携式多媒体播放器、PDA或笔记本电脑等电子设备中，需要降低电磁干扰，以确保电子设备的高音频质量。
产品资料： 双重音频滤波器
CA04F2FT5AUD010G ESD/EMI音频滤波器组合，占用面积为1.37 x 1.0 mm².
主要数据
- 最大直流工作电压 5.5 V
- 接触放电ESD能力 8 kV
- 典型插入损耗 -20～-60 dB
- 最大钳位电压（1 A, 8/20 µs） 30 V
电磁干扰（EMI）由无线射频产生，对音频线路造成影响。同时，音频输入和输出又会使射频线产生失真。爱普科斯研制出一款新型组合式双重ESD/EMI音频滤波器（CA04F2FT5AUD010G），可有效降低寄生噪声，提高音频质量。该滤波器被置于0405双通道封装内，其特点是串联电阻低，并集EMI滤波和ESD保护于一体。
图1： 音频应用保护：音频线路一体化ESD/EMI保护的应用举例.
设计此款新型ESD/EMI音频滤波器需要将十个分立元件的功能集于同一块芯片上（图1）。由于此滤波器具有20 MHz的截止频率和0.2 的低串联电阻，它在要求低通带衰减的应用中提供了良好的解决方案。对于所有四波段GSM频率制式（850/900/1800/1900 MHz）、UMTS制式（2.1 GHz）、GPRS/WLAN和蓝牙频率（2.4 GHz），当频率范围为200 MHz 至 4 GHz时，其衰减高于-20 dB。在频率为900 MHz时，它的衰减值非常高，超过-60 dB (图2)。

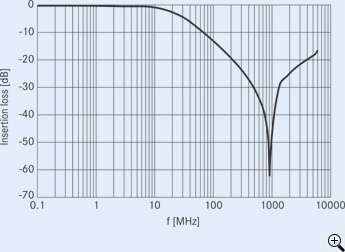

图2： 插入损耗
下页内容：超电压的双重保护
[page]
CA04F2FT5AUD010G ESD/EMI音频滤波器提供在广泛频率范围内的高衰减。
使用TVS和齐纳二极管的滤波器在音频信号路径上具有非常明显的非线性特征。因此，它们会大幅度增加总谐波失真度（THD）。相比较而言，爱普科斯生产的双重ESD/EMI音频滤波器具有低THD的特点，在1 kHz时噪声值低于-100 dB，因而，它处理超清晰的声音的能力极佳。

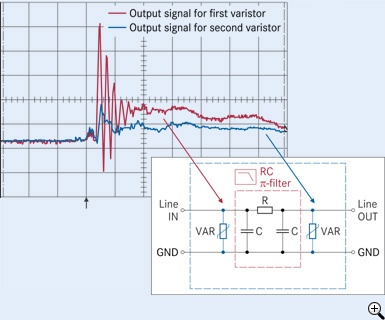

图3： 超电压的双重保护
双钳位结构提高ESD脉冲保护能力。第一个压敏电阻将ESD信号从8KV降至200V（红色），第二个压敏电阻将其进一步减少至70V（蓝色）。
ESD/EMI音频滤波器的设计还能对敏感的IC提供极好的ESD保护(IEC61000-4-2, 4 级标准)。其内部采用双钳位结构，可将ESD脉冲从8 kV降至 70 V（图3）。此外，ESD/EMI音频滤波器还具有非常稳定的陶瓷结构。即便经过1000 ESD脉冲，双重式ESD/EMI音频滤波器仍能保持原有的高滤波性能。
