产品特性：

• 在任何电源设计中衰减纹波电压
• 干净的系统电源，提高系统的整体性能
• 节省空间和成本

适用范围：

• 医疗成像
• 平板电脑、笔记本电脑
• 网络摄像头、数码相机和摄影机

Micrel Semiconductor MIC94300 集成的负载开关和 MIC94310 DC/DC 低压降稳压器采用了 Micrel的 Ripple Blocker™ 有源过滤技术，为敏感的下游电路不能忍受开关噪音的应用提供高频纹波衰减（开关噪音抑制）。

MIC94300/MIC94310 额定电流高达 200mA，可以在 1.8V 至 3.6V 的输入电压下工作，可以在任何电子设备中对低电压电源导轨进行真正的有载切换。这些产品还包括线性电流限流和热停机，确保对由于故障条件造成的损坏进行全责的保护。这些器件封装在一 0.88 x 0.88mm 4-bump CSP 或 4 引脚 1.2 x 1.6mm Thin MLF® 封装内，结温工作范围为 -40°C 至 +125°C。

全球定位系统(GPS)、移动电话和图像传感器都需要低噪声电源，确保实现 RF部分的最佳性能。电源噪声会降低 GPS 信号采集的时间和定位精度。在移动电话中，电源噪声还会造成掉线、降低信号强度。采用较高信噪比的图像传感器可以实现更高的图像质量。在这些对噪声敏感的系统中，需要采用额外的电源滤波以满足这些严格的设计要求。

电源过滤通常带有输出端的 LC 滤波器，以降低开关式调节器的’纹波电压。简单的输出滤波器可以降低这种噪声，但这种方案的尺寸在这些空间受限的应用中是个问题。Micrel 创新的 Ripple Blocker™ 技术（专利申请中）能够实现单芯片解决方案，这种解决方案将滤波器和一个开关或一个 LDO 整合为一个部件。这可以将 PCB 的尺寸降低最多 65%，在最小的电路板面积上实现优秀的性能。（5MHz时 >60dB）

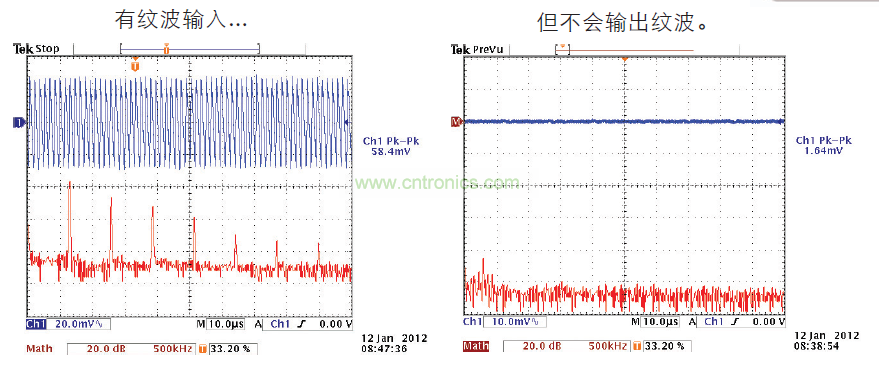

所示的噪声是由于 FFT 中的纹波及其谐波造成的。来源是以 650 kHz 的频率工作的开关式调节器，其输出端有 58mV 的 p-p 纹波。
优点:

ƒ在任何电源设计中衰减纹波电压
1kHz时 - 80dB PSRR
5kHz时 - 60dB PSRR

ƒ干净的系统电源，提高系统的整体性能
- RF 传送强度更高
- 动态信号的完整性更高

ƒ节省空间和成本
- 比分立型替代设备小到63%

特点：

ƒ医疗成像
平板电脑、笔记本电脑
ƒ网络摄像头、数码相机和摄影机
ƒ视频会议
ƒ条码扫描仪
ƒ智能手机相机和 RF 级
ƒGPS
ƒ汽车与工业应用
