发光二极管 (LED) 照明市场增长迅猛，在一定的程度上这得益于其高能效、寿命长、高耐久性以及低维护性等优点。照明系统设计人员、产品制造商及最终用户面对一个新问题，即与所有电子产品一样，LED 灯串及电源很容易受到瞬态电压、电涌及其他电子威胁带来的损害。
通常，LED 设计为 5 至 20 个串联成灯串。单个 LED 出现故障往往会导致整个灯串无法正常工作。在街灯或机场跑道照明应用中，灯串出现故障会导致灯光变暗或无照明，从而造成安全隐患。在户外 LED 展示广告牌中则会出现盲区，从而造成收入损失。对于户外应用而言，在任何情况下， LED 灯串故障通常意味着高昂的维护成本。
特别是在户外应用中，LED 故障的常见原因是由附近雷击所引起的静电放电 (ESD) 导致的。在交通控制及照明、安全或其他重要应用中，不允许发生故障。
下面是交互式电路图，其中新的 Littelfuse PLED 系列通过将一串 LED 中单个 LED 发生故障而导致的影响最小化，从而为 LED 照明设计提供了进一步的可靠性、低维护性并延长其使用寿命。

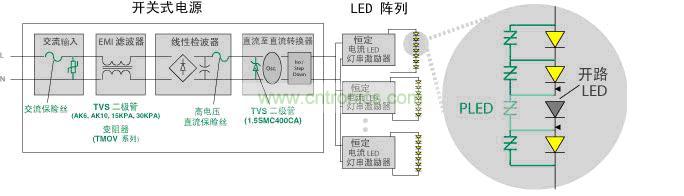

图题：LED交互式电路图
图中 5 个绿色应用解决方案 可查看使您的 LED 照明解决方案全面受益的产品选项
http://www.cntronics.com/ads/cntads/banner_id/466/from/alone
LED 保护器 - 当灯串中的一个甚至多个 LED 发生开路故障时，开路 LED 保护器装置 (PLEDx) 可提供电子开关分流路径。 这保证剩下的照明阵列可继续正常工作，从而为某些应用（如路旁警示灯、街灯、前灯、飞机跑道等）提供了高可靠性的照明功能。该 PLED 装置与 1 瓦、2 瓦及 3 瓦 LED 兼容。 该装置提供两种表面贴装，即标准 DO-214AA 及方形扁平无引脚封装 (QFN)。 QFN 的小尺寸、芯片级封装 (CPS) 对于密集电路板应用是理想之选。
Littelfuse PLED 系列是电压触发的电子分流装置，当单个 LED 发生开路故障时可进行电流分流。 任何单个 LED 发生开路故障时，PLED 装置可确保灯串中的其他 LED 继续正常工作。 PLED 装置同样可保护由 ESD（静电放电）及雷电冲击带来的影响。 PLED 装置专为高亮度户外 LED 照明应用（广告及红绿灯、道路/人行道/跑道照明、飞机及紧急照明等）打造，可满足对可靠性及较低维护性的需求。
在未接通的情况下，PLED 仅通过数微安培的电流，因此不会影响整个电路。在触发状态下，它将承载灯串的全部电流并产生约 1.3 伏的电压降。
PLED 装置有助于保护 LED 免受附近雷击和 ESD 影响造成的浪涌。此外，PLED 包含的反向电流二极管可在电源的正负极接反时保护 LED 灯串。
PLED 装置通常与灯串中的每个 LED 连接，但也可提供连接 2 个甚至 3 个 LED 的组件。虽然这有助于降低保护成本，但是当 1 个 LED 发生故障时会导致 1 个以上的 LED 熄灭。
PLED（开路 LED 保护器）的功能
标称 3V 正向特性，兼容 1 瓦、2 瓦及 3 瓦 LED
电源循环后自动复位
兼容高达 10KHz 的 PWM 调光速度
提供 DO-214 AA 及芯片级 QFN 封装
单个 PLED 可保护最多 4 个高亮度 LED，更低的成本带来更高的可靠性
反向电池/电源电极保护
静电放电 (ESD) 保护
LED 灯串开路 LED 保护
http://www.cntronics.com/ads/cntads/banner_id/467/from/alone
与其它电路保护技术相比有何不同？

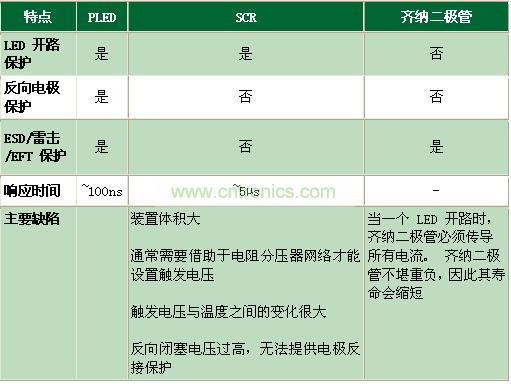

图题：LED与其他电路保护的区别
PLED 能够提供 LED 开路保护；SCR 也能提供该保护，但齐纳二极管不提供，因为灯串电流会导致齐纳二极管过载并缩短其使用寿命。
PLED 提供电极反接保护，而 SCR 和齐纳二极管则不提供。
PLED 和齐纳二极管均提供 ESD/雷击保护，而 SCR 则不提供。
