3216尺寸、比以往产品额定功率高4倍的贴片电阻器

发布时间:2013-01-16 责任编辑:abbywang

【导读】罗姆开发出用于车载、电源等电流检测的长边电极低阻值系列新品,仅为3216尺寸,提升了比以往产品高4倍的额定功率。通过大功率化以及温度特性的提升,在车载领域等温度补偿要求苛刻的整机的电路中使用也游刃有余。


日本知名半导体制造商罗姆(总部位于日本京都市),进一步扩充了非常适用于车载、电源、电机等电流检测用途的大功率芯片电阻器/长边电极低阻值系列的产品阵容,开发出3216尺寸(长3.2mm×宽1.6mm×高0.58mm)的贴片电阻器--“LTR18低阻值系列”,实现额定功率1W,比以往产品高4倍。

本产品从2012年4月份起以月产100万个的规模开始量产,随着客户需求的扩大,从2012年10月份开始增产到每月400万个的规模。生产基地为ROHM Electronics Philippines Inc.。

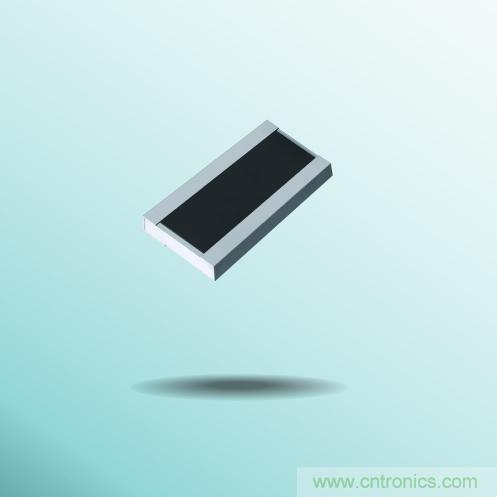

图1:罗姆开发出用于车载、电源等电流检测的长边电极低阻值系列新品

作为车载设备和电源、电机电路的电流检测用途的电阻器,一般要求具备阻值低、电阻温度系数(TCR)低、额定功率大等性能。近年来,随着各种电子设备的高功能化发展,电路内的电流量増大,对于小型且支持大功率的产品需求高涨,其中,对于3216尺寸、支持额定功率1W的产品需求强劲。在这种背景下,罗姆探讨决定进一步完善相关产品阵容。

此次,罗姆通过独创的散热设计,作为3216尺寸的产品,额定功率达1W,比以往产品额定功率高4倍,同时,通过电阻体元件结构及材料的改善,实现了更低阻值并实现了业界顶级的电阻温度系数。不仅如此,罗姆采用长边电极构造,降低了接合部位的机械应力,使针对温度变化的接合可靠性大幅提升。

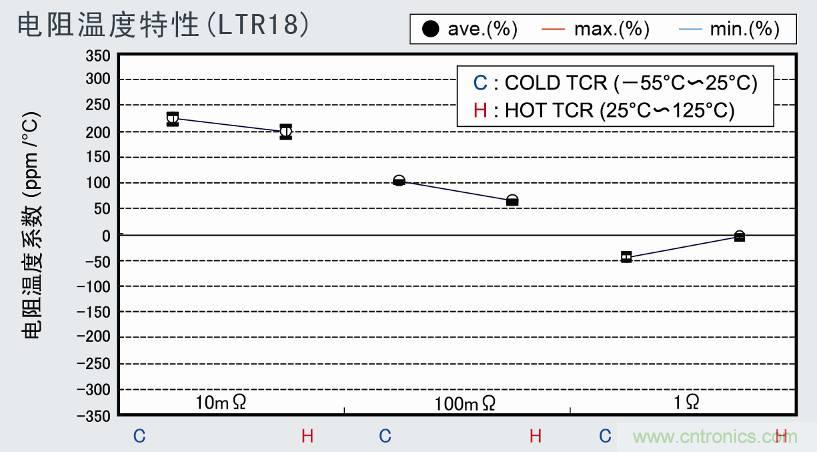

图2:电阻温度特性
图2:电阻温度特性

通过大功率化以及温度特性的提升,在车载领域等温度补偿要求苛刻的整机的电路中使用也游刃有余,因此,可降低设计负担。

罗姆一直在小型化、多元化、超高精度化、超低阻值化等电阻器所要求的广阔的技术领域领跑全球。今后将会一如既往,不断推进满足客户各种需求的高品质电阻器产品阵容的完善与扩充。

特点

实现比以往产品高4倍的额定功率

通过独创的散热设计,作为3216尺寸的产品,额定功率达1W,比以往产品高4倍。

卓越的电阻温度系数

一般电阻值越低温度系数越大,罗姆通过采用独创的电阻体元件构造及材料,实现了业界顶级的电阻温度系数。

采用长边电极构造,提高可靠性

将电极向长边方向配置,从而减轻接合部位的机械应力。针对温度变化的接合可靠性大幅提升!

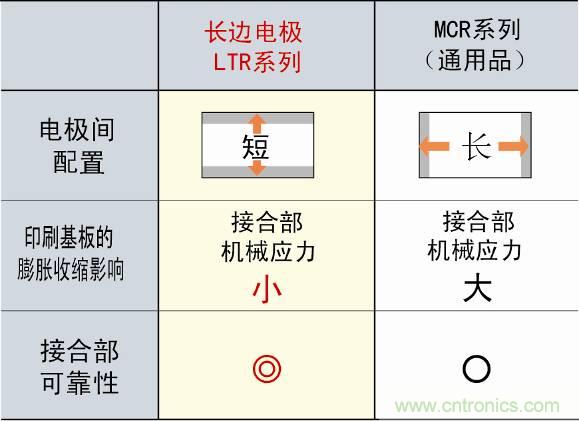

图3:采用长边电极构造,提高可靠性
图3:采用长边电极构造,提高可靠性
