【导读】IC的集成度越来越高，但唯独ESD防护功能无法集成，却变得更为敏感。因此对于IC的ESD防护也十分重要且必不可少。本文将讲解基于TE的ESD静电防护产品mini array在USB3.0及HDMI1.4接口的ESD防护设计。
智能手机，平板电脑的功能日益强大，IC 的集成度越来越高，如今的 IC 似乎有把任何功能集成的趋势，但唯独ESD防护功能无法集成，而且变得更为敏感。这样独立于 IC 之外的分离式ESD器件就变得极为重要和必不可少。大屏幕的智能手机却没有更大的PCB面积，因此在面积有限的空间内小尺寸的阵列器件有着很大的优势：
单个器件实现多路信号线的ESD防护，尤其适合于USB3.0，HDMI 等高速多线对接口电路的ESD防护；
●Flow-through 的焊盘设计，简化高速差分信号线对的布线实现差分阻匹配；
●相较于多个单路ESD器件，减小占板面积和布板难度；
●TE mini array 阵列相对于标准阵列，尺寸更小，却有着优秀的ESD防护能力；
●TE的ESD静电防护系列产品中除了标准封装产品外，还包含两颗 mini array 产品，分别为单向4 通道和6 通道产品，尤其适合如USB3.0，HDMI1.4，Lightning 等高速接口；
●TE 的mini array 产品 4 通道产品外观尺寸为 2*0.6*0.38mm (L*W*T), 6 通道产品为2.8*0.8*0.38mm；标准4 通道产品为 2.5*1.0*0.38；
●不仅ESD 防护能力优秀，4 通道外观尺寸仅为标准4 通道产品的50%，对于PCB 空间有限的端口应用有着非常大的优势。
以USB3.0 Type A connector 和HDMI1.4 Type D connector 为例，可以通过以下方案实现接口的 ESD 防护。
USB3.0 基于mini SESD array 的解决方案
方案1：1pc SESD0402Q2UG + SESD0802Q4UG 实现USB3.0 一组high speed信号线和一组super high speed 信号线的ESD 保护

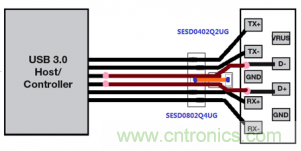

图1：USB3.0 基于 mini SESD array 的解决方案1
方案2：1pc SESD1006Q6UG 实现 USB3.0 全部信号线的 ESD 保护

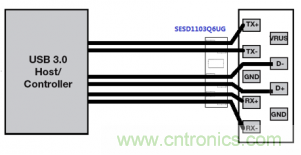

图2：USB3.0 基于 mini SESD array 的解决方案2
HDMI1.4 基于mini SESD array 的解决方案
方案1：2pcs SESD0802Q4UG 实现HDMI1.4 所有高速信号线的 ESD 保护

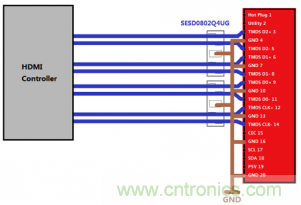

图3：DMI1.4 基于mini SESD array 的解决方案1
方案2：1pc SESD1006Q6UG + 1pc 实现 HDMI1.4 全部信号线以及 SMBUS 的 ESD 保护

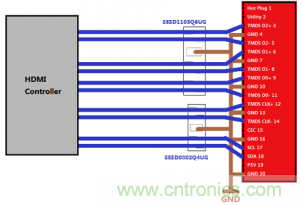

DMI1.4 基于mini SESD array 的解决方案2
基于TE mini array 的ESD 解决方案，可实现数据传输速率高达 5Gbps 信号接口20KV 的ESD 静电防护。
