我是控制专家!锂聚合物电池的太阳能路灯控制器

发布时间:2014-01-09 责任编辑:mikeliu

【导读】高分子锂电池十分实用,可以用在许多地方。而用其控制太阳能路灯就是一个很好的设计,今天给大家带来一款太阳能路灯控制器的设计方案,相信会对大家有所帮助,还在等什么?快来看看吧!

功能及性能

(1)全自动智能化控制及保护,并带自恢复的保护功能;全电子开关保护,不需要外接保险管等保护器件。

(2)针对工程安装时的人为误操作,具有如下防止误操作的功能:对安装接线顺序不做要求,支持太阳能反接保护操作,支持太阳能端短路保护及负载保护等。

(3)充足的设计余量,保证控制器可以在15A充电及放电条件下长期工作。

(4)直观的数码显示,方便的按键设置,不需做任何的跳线或者拨码设置。

(5)充电回路及负载回路压降小,充电效率高。

(6)具有丰富的路灯控制功能,先进的智能延时模式,夜长时间智能识别。

(7)软件采用抗干扰算法,防止瞬间突变的信号对控制器状态的误判,避免误动作的发生。

(8)静态功耗小。

(9)多种保护功能:太阳能电池板极性反接保护、太阳能端短路保护、充电回路反向电流保护、蓄电池过充保护、蓄电池过放保护、负载短路保护、负载过流保护、感性负载续流保护、过温保护。

电气规格参数

系统 参数 电压规格

节串联的锂聚合物电池(三元材料)

允许光伏电压范围:0-25V

最大光伏持续充电电流:15A

最大持续输出电流:15A

负载通道:1路

锂电池状态参数

标称电压:3.7V×3=11.1V

充电截止电压:4.20V×3=12.6V

充饱电压:4.05V×3=12.15V

欠压保护点:3.0V×3=9.0V

欠压恢复点:3.3V×3=9.9V

负载管理

8种管理模式,光控开关+延时

保护功能

(1)太阳能电池板极性反接保护

(2)太阳能端短路保护

(3)充电回路反向电流保护

(4)锂电池过充、过放保护

(5)负载短路保护

(6)负载过流保护

(7)感性负载续流保护

(8)过温保护

静态功耗

数码管关闭<5mA

数码管打开<9mA

温度特性

正常工作温度范围:-35℃ - 55℃

过温保护点:75℃

过温保护恢复点:65℃

阻抗特性

充电压降

140mV @ 8A, 11V

180mV @ 10A, 11V

300mV @ 15A, 11V

负载压降

140mV @ 8A, 11V

180mV @ 10A,11V

300mV @ 15A, 11V

备注:

[1] 本控制器只支持三元材料的锂聚合物电池,如果要其他类型的电池,请选择其他的型号;

[2] 本参数与三元材料的锂聚合物电池保护板相对应但不相同,目的是提供二级保护及充放电管理,提高电池的寿命;

[3] 具体模式请参考路灯模式部分的说明;

[4] 对于负载的短路保护,请保证负载的接线在2米以上;

[5] 在不同的测试条件下静态功耗表现不同,此参数仅供参考,其测试条件:蓄电池电压11V,太阳能端和负载端悬空;

[6] 控制器在超过55℃环境下工作,不保证其特性符合上述参数要求;

[7] 在不同的测试条件下阻抗特性表现不同,此参数仅供参考,其测试条件:蓄电池电压11V,环境温度:20℃。
[page]

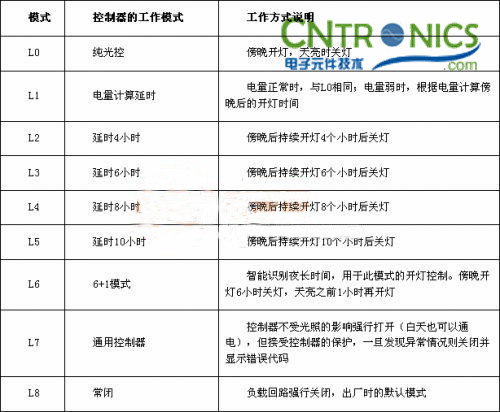

路灯管理模式

我是控制专家!锂聚合物电池的太阳能路灯控制器

温馨提示:在安装过程中,请将开灯模式设置成L8模式,以免安装过程中的误操作损坏控制器或者负载。

显示及设置部分

(1)数码管显示的内容

控制器的状态由数码管循环串行的显示如下内容,并接受按键对当前模式的操作:

① 电量显示(P模式):

P0:蓄电池欠压,欠压保护打开;

P1:蓄电池电量弱,系统正常工作;

P2:蓄电池电量充足,系统正常工作;

P3:蓄电池充电截止,过充保护打开。

该模式下不接受按键的设置。

② 路灯功能模式(L模式):一共有9种功能模式,从L0到L8,具体定义请参考第二部分的详细介绍。可以通过按键来设定该模式的值

③ 傍晚时刻和黎明时刻的光照度等级(U模式):控制器用来识别傍晚和黎明时刻的光照度,用来决定开灯及关灯时刻的,其分为10个等级,U0到U9。可以通过按键来设定该模式的值。

④ 错误代码(E模式):

E1:太阳能电池板端发生故障;

E3:负载回路出现短路

E4:过载

E5:过温保护

该模式下不接受按键的设置。

⑤ 充电状态:用数码管的小数点来表示

小数点常灭:无充电

小数点常亮:正在充电

(2)按键功能

当数码管处于关闭状态时,按一下按键,数码管会点亮;

当数码管正在显示L模式或者U模式时,按下按键,可以设置其数值;正在进行按键设置时,数字会持续显示,而对应的字母(L或者U)则隐藏;设置完成后,按键持续3秒没有动作,系统会确认新的设置值,并保存起来。设定后的参数掉电不丢失,不需要重新设定。

连续60秒没有按键动作,并且不发生系统错误,则数码管显示被关闭。

接线及安装说明

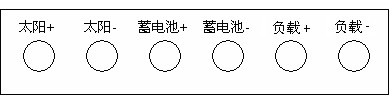

控制器的接线顺序如下图所示,需要注意的是,所使用的能通过10A-15A电流的电缆线。

推荐的安装顺序如下:

我是控制专家!锂聚合物电池的太阳能路灯控制器

(1)接上蓄电池,注意正负极不要接反;

(2)将路灯模式设置成L8(负载关闭)。

总结:通过锂电池来控制路灯的方案操作起来不是很难,所以相信广大的朋友们如果想要实施的话还是很容易的。
