DIY:一款电子麻醉器电路设计

发布时间:2014-06-06 责任编辑:sherryyu

【导读】麻醉大家并不陌生,但是电子麻醉器估计很多人不是很了解。到底电子麻醉器是怎么工作的呢?有什么用处呢?本文将从电子麻醉器电路设计讲起。当然如果大家想发挥DIY精神,可以照着下面电子麻醉器电路图,自己设计出一个电子麻醉器。

工作原理:电子麻醉器电路如下图所示,由于晶体管振荡器基本上是一个恒流源,所以在同时二组以上的输出时(如四组),若一组输出幅度大点,则另外的几组负脉冲部分输出就相应的要减少。这也就是说它们会互相影响。这对电麻醉是十分不利的,必须避免这种情况。为消除这一缺点,用一只稳压二极管接在振荡器输出变压器初级绕组两端,起限幅稳压的作用。这样便可以使几组同时工作时不相互影响,这对麻醉工作来说是必须具备的。这样可以做到综合运用,既可以作治疗用,又可以做麻醉用。

由于正脉冲幅度是由电源电压通过变压器升压得来的,因而可以把几组输出的正脉冲叠加起来(顺向叠加),如果同时输出四组,每组正脉冲幅度为60mA(在1kΩ负载电阻上),把两组顺向叠加起来就可以得到100mA;三组叠加起来可得130~150mA(看变压器的质量而定)。这种叠加的方式不是正比的增长,也不能无限制地叠加,一般叠加四组就比较困难,这样对输出幅度就可以大大提高。可以不去专门追求单边输出幅度大小,而可以通过叠加提高幅度。在某些特殊场合下运用是非常有利的(如叠加得好还可作心脏起搏器)。

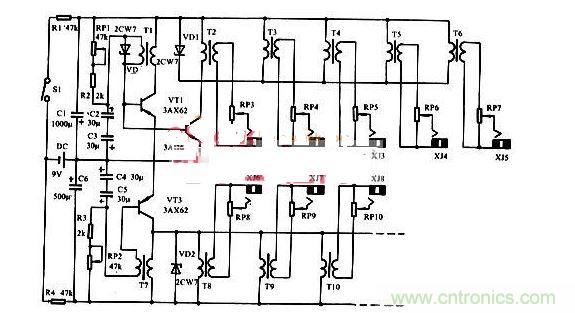

麻醉器电路图
图中,电位器RP1、RP2为频率调节电位器,频率可在2~50Hz范围内变化。电位器RP3~RP10可调节输出幅度。
