【导读】本文为大家带来的是一款实用的大功率电动机过流保护电路设计，该电路由Cl、Rl、RPl及与非门l组成了开机保护延时电路，能防止电机在启动时产生的大电流造成电路的误动作。该电路更适合大功率的电动机，分享给大家参考学习下。

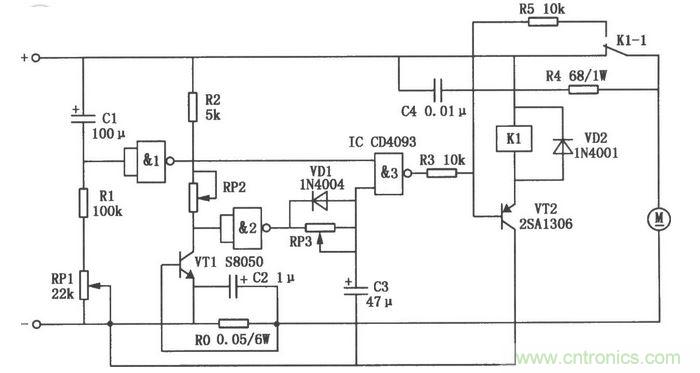

下图是一实用的大功率电动机过流保护电路图，Ro为电流取样电阻。为了防止电机在启动时产生的大电流造成电路的误动作，由Cl、Rl、RPl及与非门l组成了开机保护延时电路。电机开始启动时，Cl上无电压，此时与非门1输出低电平，与非门3则输出高电平，使VT2处于截止状态，继电器Kl不工作，其触点仍保持常闭状态，直流电机可获得正常供电。
当Cl的端电压逐渐升高到一定值时，与非门1发生翻转，输出端变为高电平，开机保护启动电路结束工作，此后与非门3的输出状态则由RP2、R2、VTl及Ro等组成的电流检测电路控制。
