一款可靠的喇叭保护电路图设计

发布时间:2014-07-29 责任编辑:sherryyu

【导读】本文讲解的是一款可靠的喇叭保护电路设计,电路中有正向检波,负向检波,当两声道各用一检波电路,任一声道出现问题,均可给C5提供放电能路,使J释放,调节R1、R2的阻值,可改变灵敏度。具体电路设计请看下文。

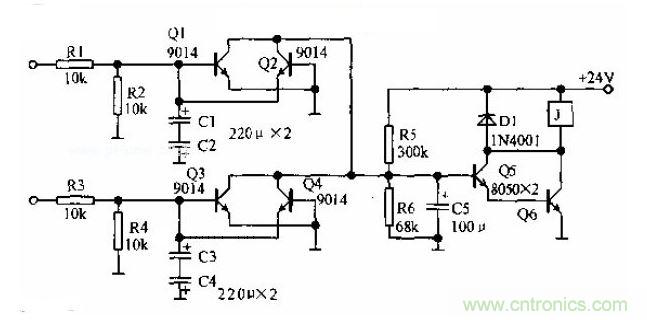

Q1、Q3分别作左右声道的正向检波:Q2、Q4分别作左右声道的负向检波。由于两声道各用一检波电路,任一声道出现问题,均可给C5提供放电能路,使J释放,调节R1、R2(别一声道为R3、R4)的阻值,可改变灵敏度。
喇叭保护电路设计
