【导读】刚刚纠结完AC耦合电容的摆放位置，接着我们又遇到了选值的问题！显然，在选值问题上，AC耦合电容无论如何是任性不起来的。那么在AC耦合电容的选择上面要纠结哪些因素呢？如何精准选值呢？

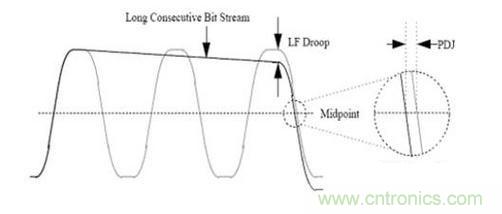

我们知道，在串行信号中串个AC耦合电容，这个电容可以提供直流偏压和过电流保护，但也会给链路带了另一个问题PDJ(pattern-dependent jitter)。顾名思义，这和码型有关。我们的链路可以等效成高通RC电路，当出现连续的“1”或“0”时，会出现下图的直流压降，这不仅会影响眼高，还会造成PDJ。

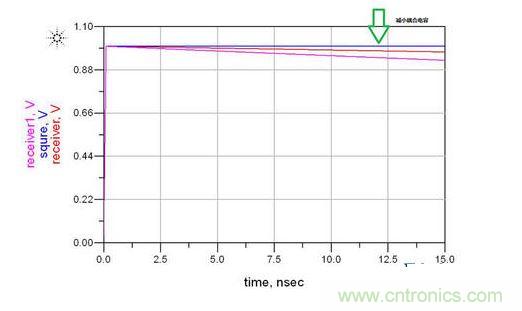

怎样才能减小这个直流压降呢?这和RC时间常数有关，RC值越大，能通过的直流分量就越多，直流压降越小。由于链路中等效R是相对固定的，只能调节耦合电容值了。如下图电容值越大，压降越小。
那我们就把电容无限加大吧！
答案是：No，不行！
因为，实际安装后的电容不是理想电容，除了ESR,ESL，还有安装电感，所以就存在一个串联谐振频率。电容在此频率之前呈容性，之后呈感性。电容值越大，谐振频率越小，电容在较低频率就会呈现感性，这样会造成信号高频分量衰减增大，同样会使眼高减小，上升沿变缓，jitter增加。
所以选值时要综合以上两点考量，一般业界都推荐0.01uF~0.2uF，最常见的就是0.1uF的电容。封装的选择不建议使用大于0603的封装，最好是0402的。
