【导读】近日，凌力尔特公司宣布推出具排序器的 18 位、1Msps、8 通道的逐次逼近寄存器 ADC LTC2373-18，该器件拥有卓越的 100dB SNR 性能。LTC2373-18 具可编程排序器，可存储多达 16 个控制字，以配置多工器 (MUX) 和输入范围。
LTC2373-18 是一个 16 位 / 18 位 8 通道多路转换 SAR ADC 系列的首款器件，这些 ADC 通过 SPI 兼容接口通信，达到 500ksps 和 1Msps 采样率，在 18 位时实现 100dB SNR，16 位时则为 96dB SNR，并具有 ±4.096V 全差分输入范围。LTC2373 系列在小型 25mm2 QFN-32 封装中集成了一个具低漂移及保证 20ppm/ºC 最大温度系数的精准带隙基准和高性能基准缓冲器。该器件从单一 5V 电源供电，在 1Msps 时仅消耗 40mW 功率。
该器件通过各种 MUX 通道配置，能够非常容易地匹配以及混合全差分和伪差分输入范围。通过共享该器件上 MUXOUT / ADCIN 引脚之间的单一外部驱动器电路，单端输入信号还可以转换到 ADC 内核的全差分输入范围。多路转换 SAR ADC 结合高性能和可配置性。这使用户能够在 8 个单端输入上全面实现该 ADC 的 100dB SNR 性能。
性能概要：LTC2373-18
• 1Msps 采样率
• 18 位无漏码分辨率
• 具可选输入范围的 8 通道多工器
o 全差分
o 伪差分单极性
o 伪差分双极性
• INL：±2.5LSB (最大值)
• SNR：fIN = 1kHz 时为 100dB (全差分) / 95.5dB (伪差分) (典型值)
• THD：fIN = 1kHz 时为 –110dB (典型值)
• 可编程排序器
• 可选数字增益压缩
• 具 1.8V 至 5V I/O 电压的单一 5V 电源
• SPI 兼容串行 I/O
• 内置 2.048V 基准和基准缓冲器
• 无流水线延迟，无周期延迟
• 功耗 40mW (典型值)
• 保证工作至 125°C
• 32 引线 5mm x 5mm QFN 封装

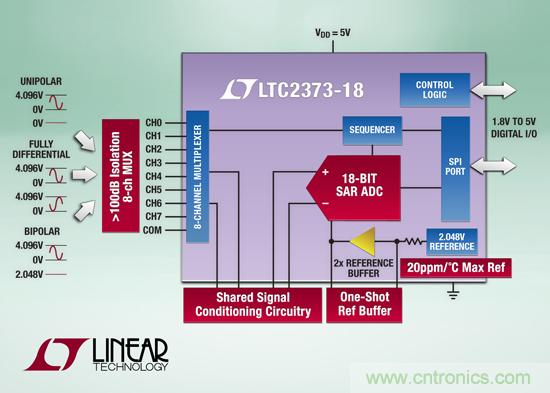

具 100dB SNR 的 18 位、1Msps、8 通道多路转换 SAR ADC
