名厂方案推荐:集线器静电防护设计方案

发布时间:2015-03-17 责任编辑:sherryyu

【导读】虽然大部分HUB都退出了历史舞台,要么就被交换机代替了,要么就是少部分地方还在使用,但是有一款HUB产品,因为电脑的普及,以及实用性,方便性,而大量使用,USB-HUB。所以做好USB-HUB(集线器)静电防护分析是很重要的,本文就推荐一种超好用的集线器静电防护设计方案。

HUB是一个多端口的转发器,中文名又叫集线器。当以HUB为中心设备时网,络条线路产生了故障,并不影响其它线路的工作。所以HUB在局域网中得到了广泛的应用。大多数的时候它用在星型与树型网络拓扑结构中,以RJ45接口与各主机相连(也有BNC接口),HUB按照不同的说法有很多种类。 HUB按照对输入信号的处理方式上,可以分为无源HUB、有源HUB、智能HUB。

HUB(集线器)的分类

1.无源HUB

它是品质最差的一种,不对信号做任何的处理,对介质的传输距离没有扩展,并且对信号有一定的影响。连接在这种HUB上的每台计算机,都能收到来自同一HUB上所有其它电脑发出的信号。

2.有源HUB

有源HUB与无源HUB的区别就在于它能对信号放大或再生,这 样它就延长了两台主机间的有效传输距离。

3.智能HUB

智能HUB除具备有源HUB所有的功能外,还有网络管理及路由功能。在智能HUB网络中,不是每台机器都能收到信号,只有与信号目的地址相同地址端口计算机才能收到。有些智能HUB可自行选择最佳路径,这就对网络有很好的管理!

HUB(集线器)工作原理

概述:

依据IEEE 802.3协议,集线器功能是随机选出某一端口的设备,并让它独占全部带宽,与集线器的上联设备(交换机、路由器或服务器等)进行通信。由此可以看出,集线器在工作时具有以下两个特点。

首先是Hub只是一个多端口的信号放大设备,工作中当一个端口接收到数据信号时,由于信号在从源端口到Hub的传输过程中已有了衰减,所以Hub便将该信号进行整形放大,使被衰减的信号再生(恢复)到发送时的状态,紧接着转发到其他所有处于工作状态的端口上。从Hub的工作方式可以看出,它在网络中只起到信号放大*和重发作用,其目的是扩大网络的传输范围,而不具备信号的定向传送能力,是—个标准的共享式设备。因此有人称集线器为“傻Hub”或“哑Hub”。

不过,随着技术的发展和需求的变化,许多Hub在功能上进行了拓宽,不再受这种工作机制的影响。由Hub组成的网络是共享式网络,同时Hub也只能够在半双工下工作。

Hub主要用于共享网络的组建,是解决从服务器直接到桌面最经济的方案。在交换式网络中,Hub直接与交换机相连,将交换机端口的数据送到桌面。使用Hub组网灵活,它处于网络的一个星型结点,对结点相连的工作站进行集中管理,不让出问题的工作站影响整个网络的正常运行,并且用户的加入和退出也很自*由。

HUB与交换机的区别

以太网的集线器和交换机都是数据传输的枢纽。Hub 是将信号收集放大后传输给所有其它端口,即传输线路是共享的。而交换机能够选择目标端口,在很大程度上减少冲突(Collision)的发生,为通信双方提供了一条独占的线路。

随着技术的发展,在局域网尤其是—些大中型局域网中,集线器已逐渐退出应用,而被交换机代替。集线器主要应用于一些中小型网络或大中型网络的边缘部分。

HUB的速率

集线器速度的选择,主要决定于以下3个因素。

(1)上联设备带宽

如果上联设备允许跑100Mbit/s,自然可购买100Mbit/s集线器;否则10Mbit/s集线器应是理想选择,由于是对于网络连接设备数较少,而且通信流量不是很大的网络来说,10Mbit/s集线器就可以满足应用需要。

(2)提供的连接端口数

由于连接在集线器上的所有站点均争用同一个上行总线,所以连接的端口数目越多,就越容易造成冲突。同时,发往集线器任一端口的数据将被发送至与集线器相连的所有端口上,端口数过多将降低设备有效利用率。依据实践经验,一个10Mbit/s集线器所管理的计算机数不宜超过15个,100Mbit/s的不宜超过25个。如果超过,应使用交换机来代替集线器。

(3)应用需求

传输的内容不涉及语音、图像,传输量相对较小时,选择10Mbit/s即可。如果传输量较大,且有可能涉及多媒体应用(注意集线器不适于用来传输时间敏感性信号,如语音信号)时, 应当选择100Mbit/s或10/100Mbit/s自适应集线器。10/100Mbit/s自适应集线器的价格一般要比100Mbit/s的高。

HUB的接口

(1)RJ-45接口

RJ-45接口可用于连接RJ-45接头,适用于由双绞线构建的网络,这种端口是最常见的,一般来说以太网集线器都会提供这种端口。我们平常所讲的多少口集线器,就是指的具有多少个RJ-45端口。

(2)BNC端口

BNC端口就是用于与细同轴电缆连接的接口,它一般是通过BNC T型接头进行连接的

(3)AUI端口

AUI端口可用于连接粗同轴电缆的AUI接头,因此这种接口用于与粗同轴电缆网络的连接,它的示意图如图7所示,带有这种接口的集线器比较少,主要是在一些骨干级集线器中才具备。

HUB的应用

目前,大部分HUB都退出了历史舞台,要么就被交换机代替了,要么就是少部分地方还在使用,但是有一款HUB产品,因为电脑的普及,以及实用性,方便性,而大量使用,USB-HUB。它的主要作用是由于USB口不够而对USB口进行扩展,一般是4口,各大网站均有大量货,售价一般为12RMB+。

USB-HUB防护

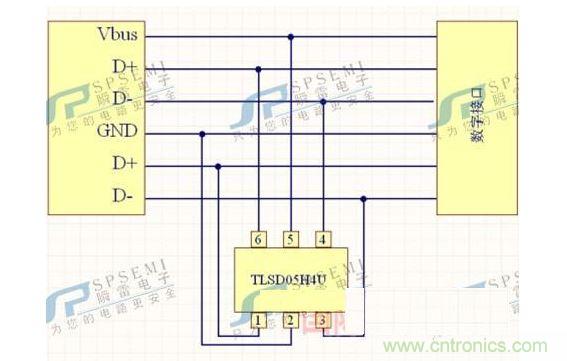

可以推荐使用以下静电防护方案:
静电防护方案
