抛砖引玉,谈谈电池PACK模组的短路保护

2017-01-11 来源:第一电动 [责任编辑:susan]
分享到:
5分
【导读】电池包(Pack)的短路安全性,越来越受到消费者的重视。除了pack层极的短路保护之外,模组层级也需要考虑短路保护设计,GBT31485对模组的短路也有要求。这里我们分享一些模组短路保护的思路,抛砖引玉。



模组的短路包含模组的高压连接外短路与采样线短路两种常见情况。

1.模组的高压连接外短路

模组的短路危害方式可分为两种,一种是短时间的短路,一种是长时间的短路。

(1)模组的短时间的外短路,即外部在短时间短路时,模组的所有电芯都都处于短路回路中,根据模组的电压、DCR与短路电阻(如测试设备电阻等)计算,短路电流常达到3000~5000A。在很短的时间内,模组内部会产生大量的热,如果设计上不做保护,电芯很容易出现防暴阀打开,甚至起火的安全风险。

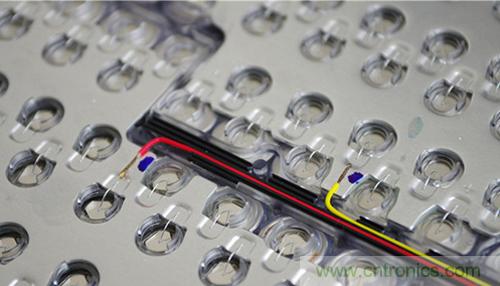

针对这种情况,可以在每个Cell的内部设计一个Fuse(国外有针对每个电芯焊接一个Fuse的设计,国内也有针对每个电芯配一个贴片Fuse的设计,具体形式可以有很多种),在短路瞬间,断开电流回路,起到短路保护的作用。(也有采用PTC进行保护的方案,温度升高时电芯电阻陡增,从而限制大的短路电流。)

(2)模组长时间的短路,上面我们已经提到,通过电芯的fuse,当模组短路时,可以断开回路,是否意味着pack系统因为电流回路的断开就安全呢?实际上并不是这样的。这一点容易被忽视掉。

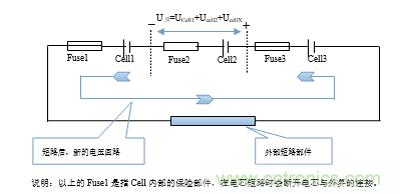

我们先讲电芯fuse断开的情况,根据下图所示,模组短路时,电流回路已经断开,即Fuse2由通路转为开路(短路时,一般会有其中一串先断开,很少有多串同时断开的情况),由于外短路的连接,Cell2的外部形成一个UCell1+Ucell2+UcellX的电压,这个反向电压可能会对电芯内部进行电解,同时累积热量,当热量达到一定长度后,电解产生的气体将冲破防暴阀,容易出现起火现象。

说明:以上的Fuse1是指Cell内部的保险部件,在电芯短路时会断开电芯与外界的连接。 Fuse1Cell1Fuse2Cell2Fuse3Cell3+_U反=UCell1+Ucell2+UcellX外部短路部件短路后,新的电压回路。


这里需要注意,模组的电压一般都比较低,反向电压对电芯的破坏较小,而在pack系统中,该反向电压会很大,危害会更突出。

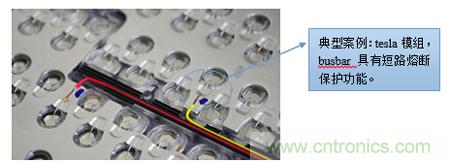

另外一种是电芯外部增加fuse的设计方案,比如在模组的busbar上设计薄弱的过流界面。模组短路时,busbar会熔断,从而起到短路断开功能。这样设计有一个优点:短路断开时,电芯不会有反向电压。同样的,在pack系统中,该反向电压会比较高,busbar熔断常伴随着拉弧等安全问题。


为了降低短路危害,需要在pack主回路中增加fuse。一般的MSD常带有fuse功能,关于fuse熔断曲线的要求,我们以前的文章已经介绍过,这里不再赘述。

2.模组的采样线短路

模组的采样线原则上也属于高压线束,其短路形式可以分为两种情况,一种是采样线的直接短路,另外一种是采样线进水短路。
采样线直接短路常出现在线束被挤压的情况下。比如模组的搬运过程中可能不小心挤压到线束,或者由于pack设计的不合理,在振动、冲击、碰撞等情况下,线束可能破损引起短路。

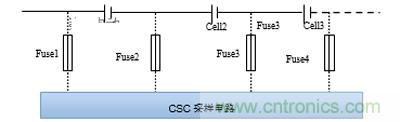

关于这类的问题,一般的解决方案是在每跟采样线增加一个小的Fuse,当采样线出现短路,这个Fuse就会断开短路相关的电芯,避免线束燃烧,实现保护模组的目的。

Fuse1 Cell1 Fuse3 Cell2 Fuse3 Cell3 Fuse2 Fuse4 CSC采样电路


采样线的另外一种常见短路形式是进水短路。这种类型的短路电流受短路介质、接触情况影响,短路电流一般很小。该短路的破坏形式也比较复杂,一方面是大阻抗小电流放热,一方面有水电解引起的线束燃烧风险。通过采样线束增加fuse的方法不能完全解决该问题。基于此,pack设计上需要讲究,避免水进入到采样线束连接接头,如有可能,可考虑采样防水连接器。
