汽车电路图的识读技巧与要点

发布时间:2018-09-27 责任编辑:xueqi

【导读】想要读懂汽车电路图就必须把电的通路理清楚,即某条线是什么信号,该信号是输入信号、输出信号还是控制信号以及信号起什么作用,在什么条件下有信号,从哪里来,到哪里去。

一、汽车电路图的识读技巧

1. 分清汽车电路的三类信号

想要读懂汽车电路图就必须把电的通路理清楚,即某条线是什么信号,该信号是输入信号、输出信号还是控制信号以及信号起什么作用,在什么条件下有信号,从哪里来,到哪里去。

电源:要理清楚蓄电池或经过中央控制盒后的电源都供给了哪些元件。与电源正极连接的导线在到达用电器之前是电源电路;与接地点连接的导线在到达用电器之前为接地电路。汽车电路的电源一般来说有常电源、条件电源两种。

信号:汽车电路中常见的是各种开关输入信号和传感器输入信号。传感器经常共用电源线、接地线,但决不会共用信号线。我们在分析传感器电路时,可用排除法来判断电路,即排除其不可能的功能来确定其实际功能,如分析某一具有三根导线的传感器电路时,如果已经分析出其电源电路、接地电路,则剩余的电路必然为信号电路。

控制:控制信号主要由控制单元送出,它分布在各个执行器电路中,如点火电路中的点火信号、燃油喷射控制电路中的喷油信号、空调控制电路中控制压缩机运转的控制信号等。在汽车电路中,我们会看到执行器共用电源线、接地线和控制线的情况,

2. 将电路化繁为简

根据上面提到的三类信号,再根据电气系统工作的基本原则可以将电路区分为电源电路(正极供电)、接地电路(回到负极构成回路)、信号电路、控制电路。

3. 正确判断电路的串并联关系

识读汽车电路图时注意各元器件的串、并联关系,特别是不同器件的公用电源线、公用接地线和公用控制线的情况。

4. 导线功能的区分

直接连接在一起的导线(也可由熔丝、接点连接)必具有一个共同的功能,如都为电源线、接地线、信号线、控制线等。凡不经用电器而连接的一组导线若有一根接电源或接地,则该组导线都是电源线或接地线。

5. 判断导线是否共用

在汽车电路图中部分导线会被公用,如部分接地和供电。有些传感器会经常公用电源线、接地线,但绝不会公用信号线。部分执行器会公用电源线、接地线,有些还会公用控制线。

二、汽车原理框图的识读要点

在汽车电路方框图(丰田车系技术资料中称之为系统图)中,每个方框中所标注的内容一般是整车或系统的一个独立部件。每个方框之间的关系由方框之间的线条沟通,所用箭头表示信息或电量的流向。在分析电路工作原理之前,先阅读该电路的方框图有助于加深了解电路的工作原理。

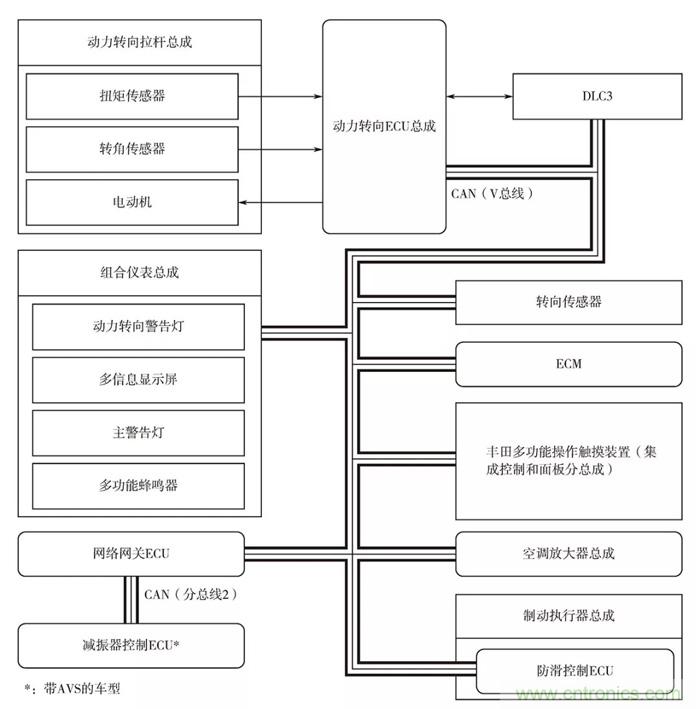

在分析方框图了解信号或电流传输过程时,应认真查看图中的箭头方向,箭头方向表示信号的传输方向。如果没有箭头方向,则可根据方框图的图形符号来判断。箭头如果是双向的,表示信号既能输入也能输出;方框图中粗线条表示CAN总线,下图所示为2016 款皇冠EPS系统方框图(系统图)。对方框图有整体的了解后,应进一步弄清系统(整车或系统)共有几个框(多少部件),框与框之间存在何种关系,再对照电路原理图,就可以对电路理解得更为深刻。


三、汽车线束图的识读要点

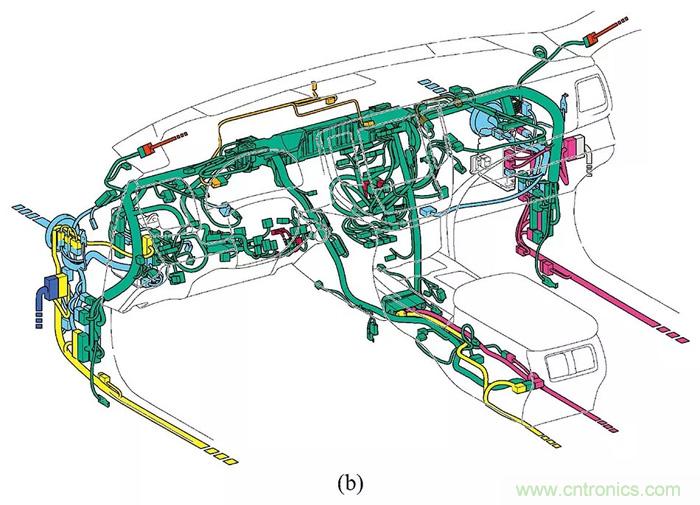

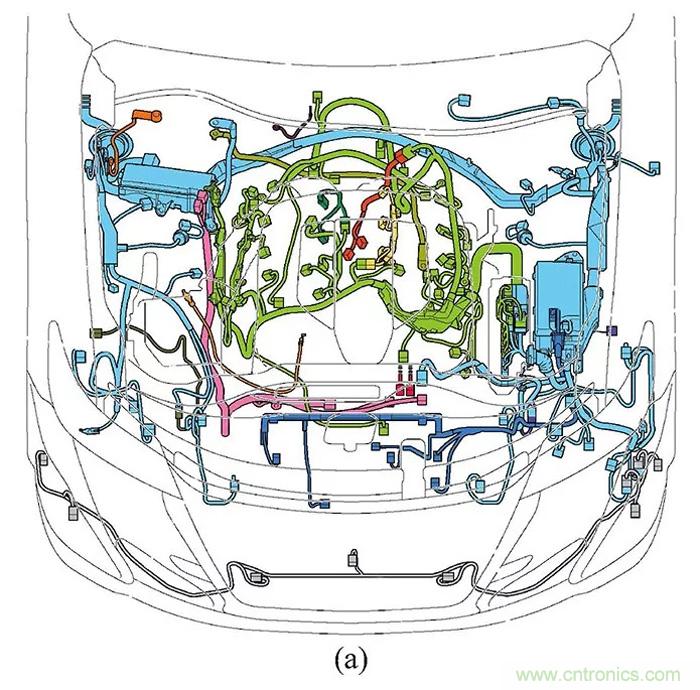

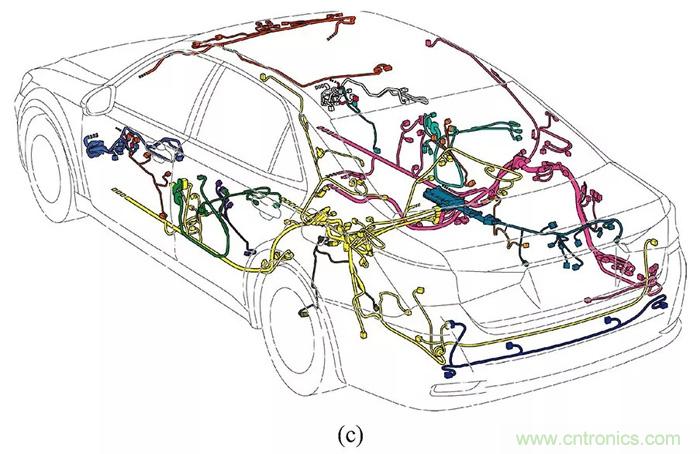

汽车线束是电路的主干,通过插接器、交接点与车内电器或车体连接,可从线束图中了解线束的走向及线束各部插接器的位置。一般线束图是按照系统或在车辆上的安装位置分类,如2016 款丰田皇冠线束图分为发动机室、仪表线束、车身、座椅和天线及部分,如下图所示。





2016款丰田皇冠车系线束图分类

1. 线束图的识读要领

① 认清整车共有几组线束、各线束名称以及各线束在汽车上的实际安装位置。

② 认清每一线束上的分支通向车上哪个电气设备、每一分支有几根导线、它们的颜色与标号以及它们各连接到电气设备的哪个接线柱上。

③ 认清有哪些插接件,它们应该与哪个电气设备上的插接器相连接。

2. 线束图的识读方法

(1)读懂电器原理图 汽车电器原理图是汽车电器线束图的基础。先看懂电器原理可以比较容易地了解整车电路的工作原理及特点,有助于快速读懂电器线束图。利用线束图,则可以了解线束各部分所连接的电气设备。

(2)找出主要元器件的位置 在汽车线束图上,其主要元器件标注都比较明显,一般都不难找到。例如,电源系统的发电机、蓄电池;启动系统的起动机;灯光系统的前照灯、灯光开关;点火系统的点火线圈、分电器;喇叭系统的电喇叭等。当找到了所需要检查的单元电路的主要元器件后,再将其与汽车上的实物对上号,就可根据电器线路图上各导线的颜色和去向,找到所要找的导线或其他元器件了。

(3)了解电路图提供的信息 在电路图中,每根导线中都标注有数字代号(或数字与字母组合代号),这些代号代表了该线的颜色、直径。在识读导线的颜色、线径代号时,会出现33、33A、33B、33C、33E这样的标注方法,它表示这是同一通路的电线。其中33是基本的主线,33A是33线的一个分支,用字母A加以区别,33B是33线的另一个分支,用字母B加以区别,以此类推。

四、汽车元器件布置图的识读要点

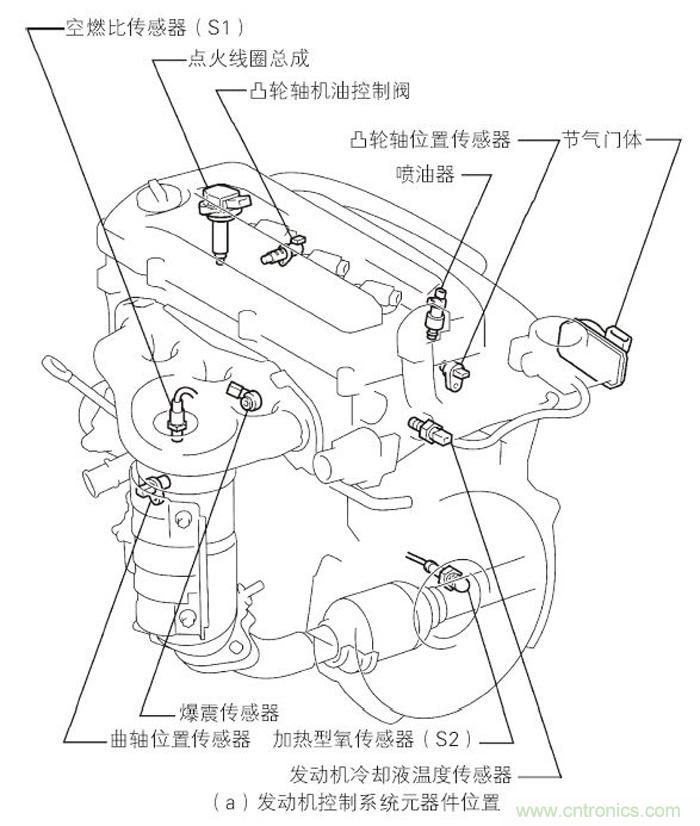

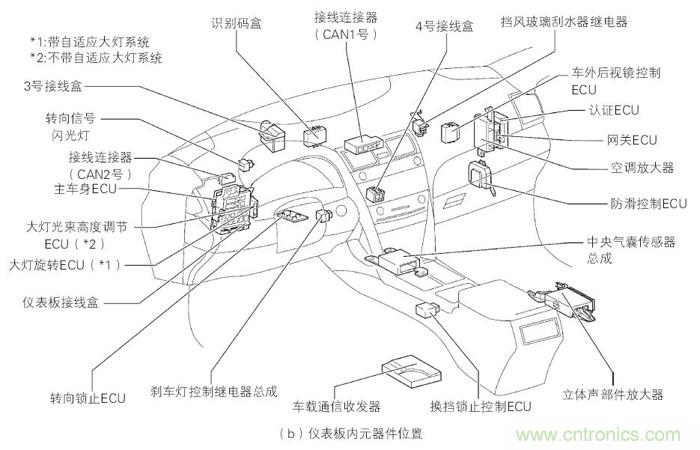

汽车元器件布置图与汽车线束图类似,标注了电控系统传感器、执行器在汽车上的安装位置,布置图和线束图、电路图配合使用可以在实际维修中快速定位传感器、执行器、继电器、熔丝等的详细位置,再配合插脚图能更加准确快捷地定位故障元件。下图为发动机控制系统元器件位置以及熔丝、继电器安装位置。



内容来源:《15天看懂汽车电路图》,化学工业出版社
