MOS管的G、S、D三个引脚解析

发布时间:2018-10-18 责任编辑:xueqi

【导读】MOS管热释电红外传感器的感应窗口,G脚为接地端,D脚为内部MOS管漏极,S脚为内部MOS管源极。在电路中,G接地,D接电源正,红外信号从窗口输入,电信号从S输出。

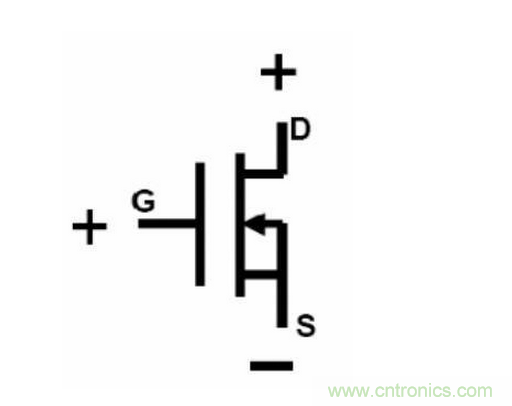

G:gate 栅极;S:source 源极;D:drain 漏极。N沟道的电源一般接在D,输出S,P沟道的电源一般接在S,输出D。增强耗尽接法基本一样。

这是MOS管热释电红外传感器,那个矩形框是感应窗口,G脚为接地端,D脚为内部MOS管漏极,S脚为内部MOS管源极。在电路中,G接地,D接电源正,红外信号从窗口输入,电信号从S输出。


判断栅极G

MOS驱动器主要起波形整形和加强驱动的作用:假如MOS管的G信号波形不够陡峭,在点评切换阶段会造成大量电能损耗其副作用是降低电路转换效率,MOS管发烧严峻,易热损坏MOS管GS间存在一定电容,假如G信号驱动能力不够,将严峻影响波形跳变的时间。

将G-S极短路,选择万用表的R×1档,黑表笔接S极,红表笔接D极,阻值应为几欧至十几欧。若发现某脚与其字两脚的电阻均呈无限大,并且交换表笔后仍为无限大,则证实此脚为G极,由于它和另外两个管脚是绝缘的。

判断源极S、漏极D

将万用表拨至R×1k档分别丈量三个管脚之间的电阻。用交换表笔法测两次电阻,其中电阻值较低(一般为几千欧至十几千欧)的一次为正向电阻,此时黑表笔的是S极,红表笔接D极。因为测试前提不同,测出的RDS(on)值比手册中给出的典型值要高一些。

关于MOS管

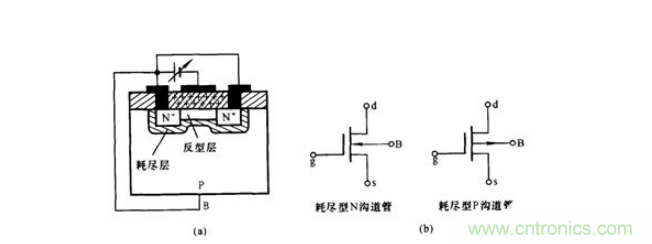

晶体管有N型channel所有它称为N-channel MOS管,或NMOS。P-channel MOS(PMOS)管也存在,是一个由轻掺杂的N型BACKGATE和P型source和drain组成的PMOS管。

无论N型或者P型MOS管,其工作原理本质是一样的。MOS管是由加在输入端栅极的电压来控制输出端漏极的电流。MOS管是压控器件它通过加在栅极上的电压控制器件的特性,不会发生像三极管做开关时的因基极电流引起的电荷存储效应,因此在开关应用中,MOS管的开关速度应该比三极管快。


场效应管的名字也来源于它的输入端(称为gate)通过投影一个电场在一个绝缘层上来影响流过晶体管的电流。事实上没有电流流过这个绝缘体,所以FET管的GATE电流非常小。最普通的FET用一薄层二氧化硅来作为GATE极下的绝缘体。

这种晶体管称为金属氧化物半导体(MOS)晶体管,或,金属氧化物半导体场效应管(MOSFET)。因为MOS管更小更省电,所以他们已经在很多应用场合取代了双极型晶体管。
