中间继电器接线图解

发布时间:2019-01-12 责任编辑:xueqi

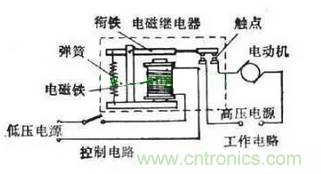

【导读】继电器(Relay)通俗来说就是用小电流控制大电流。由控制回路和负载回路组成在自动控制电路中,相当于自动开关。用于控制电路,保护电路,转换电路。中间继电器型号众多,型号不同接线也不相同。



继电器主要分为一般继电器和固态继电器。一般继电器把控制信号转换成机械式动作的电磁铁和开关电气的开关构成。而中间继电器是最基本的继电器。


中间继电器接线步骤教程

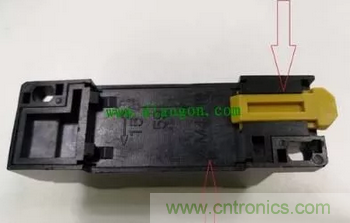

1、在没有万用表的情况下,我们要如何确认好继电器的供电线圈,这里有小技巧,在继电器底座上有指示,有箭头的方向就是控制方向,没有箭头的方向就是线圈方向;

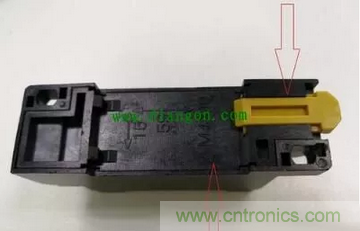

2、还有一个技巧就是在弹簧卡位方向就是线圈供电!这样辨别后,我们开始通根据继电器规格要求的电压开始通电,判断正确就可以听到塔塔的吸合声,正负极接对里面的LED还会亮!

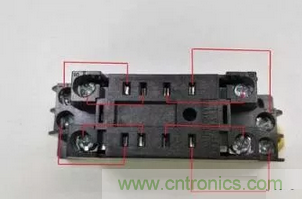

3、确认好线圈后,我们开始进行开关脚位分辨!如图所示!

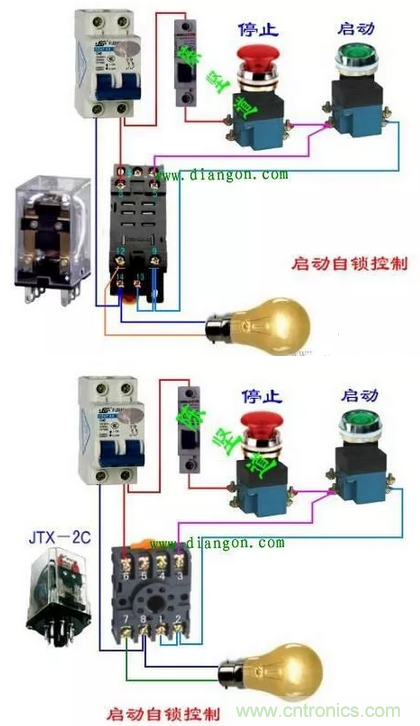

4、继电器对好脚位插上去,位置就如图所示!非常简单!


5、由于继电器是透明的,很容易就分辨出常开常闭!


6、当线圈正负极接对,里面的LED就会亮,同时继电器吸合!
