电压比较器是对输入信号进行鉴别与比较的电路，是组成非正弦波发生电路的基本单元电路。常用的电压比较器有单限比较器、迟滞比较器 、双限比较器等。



电压比较器它可用作模拟电路和数字电路的接口，还可以用作波形产生和变换电路等。利用简单电压比较器可将正弦波变为同频率的方波或矩形波。

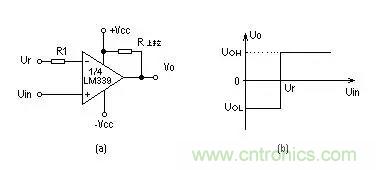

单限比较器电路



OH。图1b为其传输特性。



图2为某仪器中过热检测保护电路。它用单电源供电，1/4LM339的反相输入端加一个固定的参考电压，它的值取决于R1于R2。UR=R2/（R1+R2）*UCC。同相端的电压就等于热敏元件Rt的电压降。当机内温度为设定值以下时，“+”端电压大于“-”端电压，Uo为高电位。当温度上升为设定值以上时，“-”端电压大于“+”端，比较器反转，Uo输出为零电位，使保护电路动作，调节R1的值可以改变门限电压，既设定温度值的大小。


图2

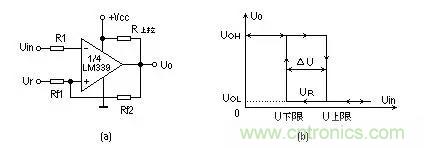

迟滞比较器



图 3



不难看出，当输出状态一旦转换后，只要在跳变电压值附近的干扰不超过ΔU之值，输出电压的值就将是稳定的。但随之而来的是分辨率降低。因为对迟滞比较器来说，它不能分辨差别小于ΔU的两个输入电压值。迟滞比较器加有正反馈可以加快比较器的响应速度，这是它的一个优点。除此之外，由于迟滞比较器加的正反馈很强，远比电路中的寄生耦合强得多，故迟滞比较器还可免除由于电路寄生耦合而产生的自激振荡。


图 4



图5为某电磁炉电路中电网过电压检测电路部分。电网电压正常时，1/4LM339的U4<2.8V，U5=2.8V，输出开路，过电压保护电路不工作，作为正反馈的射极跟随器BG1是导通的。当电网电压大于242V时，U4>2.8V，比较器翻转，输出为0V，BG1截止，U5的电压就完全决定于R1与R2的分压值，为2.7V，促使U4更大于U5，这就使翻转后的状态极为稳定，避免了过压点附近由于电网电压很小的波动而引起的不稳定的现象。由于制造了一定的回差（迟滞），在过电压保护后，电网电压要降到242-5=237V时，U4<U3，电磁炉才又开始工作。这正是我们所期望的。



图 5

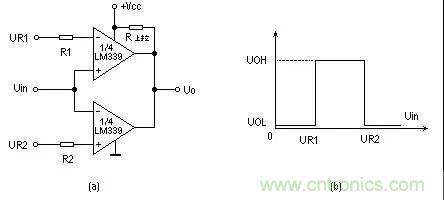

双限比较器（窗口比较器）



R1<Uin<UR2），输出为高电位（UO=UOH）。当Uin不在门限电位范围之间时，（Uin>UR2或Uin<UR1）输出为低电位（UO=UOL），窗口电压ΔU=UR2-UR1。它可用来判断输入信号电位是否位于指定门限电位之间。





用LM339组成振荡器
