【导读】看图时的读图技巧：先看主回路，后看控制回路。主回路动作原理相对很简单，可以快速的把握整个电路是做什么的，这样比较好联想到类似的基本控制电路，这样再去看二次控制回路就相对简单多了。
你可以参考以下方法：
一、看图时的读图技巧
1、快速看图：主回路～控制回路
先看主回路，后看控制回路。主回路动作原理相对很简单，可以快速的把握整个电路是做什么的，这样比较好联想到类似的基本控制电路，这样再去看二次控制回路就相对简单多了。
2、快速看图：从上到下看图
正规的电路图都是从上到下逐步阐明电路的保护，控制和原理的。二次回路的控制也同样如此，从上到下的看电路图能够事半功倍。
3、二次回路分部分来看
一般的电路图都会在图纸的右侧或者下侧标明相应的回路是做什么的，或者具有什么作用。
4、快速看图需要把握线号

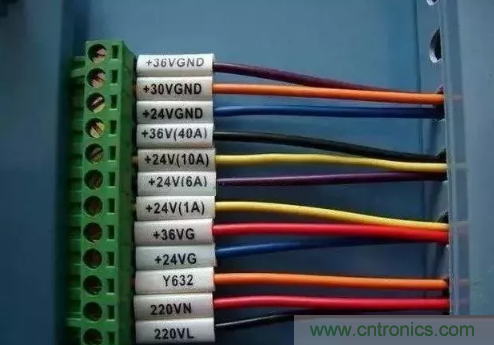

正规电路图中，任何一条线，任何一个接线端子都是有线号的，线号就是导线的名字，同样的线号就是同样的分支和作用。快速从线号切入看复杂的电路图也是一个好方法。
5、最重要：电路原理+经验储备！
俗话说，熟能生巧，平时多看图，多理解原理，积累的多了，看图自然就很容易，这些技巧方法是为了让大家更便利看图，但如果没有电气基础知识，那这些技巧也只是无米之炊。
1、首先至少要清楚电路的基本原理和电路的基本构成
2、熟练掌握电气拖动电路组成元器件的功能和作用。例如：交流接触器通电动作后，本身触点会发生什么变化，相应的电路会发生什么样的动态反应。

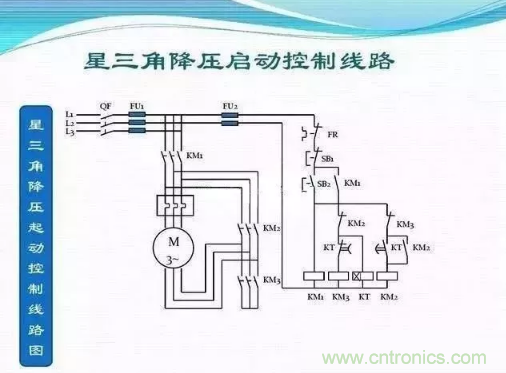

3、基础电路图积累。任何复杂的电路图都是由基本电路图构成的，你可以首先掌握基本的常用的电路，例如：电机正反转控制电路，电机星三角降压启动电路，电机双速调节电路等等。
最好是能在自己熟练理解的基础上画出来，基本电路的储备是十分重要的！
