【收藏】音频放大器电路解析

发布时间：2019-11-21 责任编辑：lina

【导读】功放是音频电子中关键的一环。它常用于将输入信号的功率放大许多倍。在音频电子中，运算放大器会提高信号的电压，但无法提供驱动负载的电流。本文我们来讲如何用TDA2040功放、2个功率晶体管以及一个4Ω阻抗的扬声器来打造一个40W的放大器。

功放是音频电子中关键的一环。它常用于将输入信号的功率放大许多倍。在音频电子中，运算放大器会提高信号的电压，但无法提供驱动负载的电流。本文我们来讲如何用TDA2040功放、2个功率晶体管以及一个4Ω阻抗的扬声器来打造一个40W的放大器。

放大器的拓扑结构

在一个放大器的链式系统中，功放用于负载前的最后一级。一般来说，音频放大器系统的拓扑结构如下。

如上图可见，功率放大器是与负载相连的最后一级。一般情况下，在功率放大器之前，需要使用前置放大器和电压控制放大器来修正信号。同时，某些情况下还需要用到音调控制，音调控制的电路应放在功率放大器前。

了解你的负载

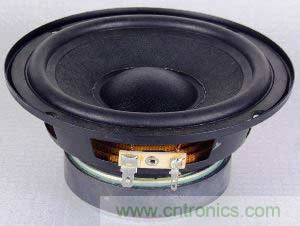

在音频放大器系统中，负载和放大器的负载驱动能力是需要考虑的重要参数。而功率放大器的主要负载就是扬声器。功放输出取决于负载的阻抗，所以不合适的负载会影响功放的效率和稳定性。

扬声器既是感性负载也是阻性负载。功放输出交流电，因此扬声器的阻抗是功率传输的关键因素之一。

在音频电子中，不同的扬声器功率和阻抗都不相同。市面上的扬声器大多数是4Ω，8Ω，16Ω以及32Ω的，其中4Ω和8Ω的成本比较低。同时我们需要知道，放大器标注的5W，6W或10W等指的是RMS（有效值）。

简单40W放大器的构造

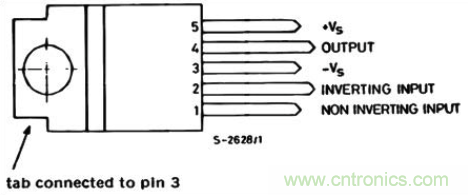

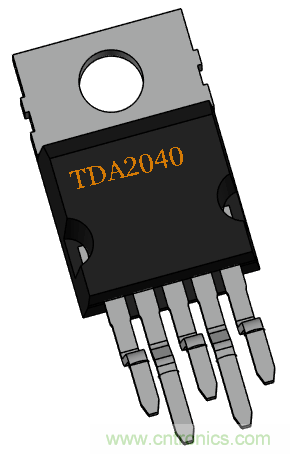

上图为TDA2040，属于比较常见的音频功放。它的封装为Pentawatt，且有5个引脚。引脚图可以在规格书中找到，如下图所示。

1：同相输入端；

2：反相输入端；

3：负电源；

4：输出端；

5：正电源。

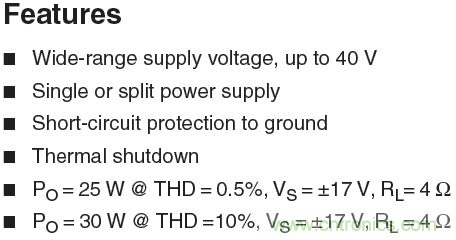

顶部凸起部分与引脚3即负电源相连。如果要添加散热器的话也应使用相同的连接方式。从规格书中我们可以发现。

以上参数证明了该IC的性能良好。它提供了对地的短路保护。同样，热保护在过载的情况下提供了额外的安全保障。从最后两条数据中，我们可以看出TDA2040可以在4Ω的负载以及±17V的情况下输出25W。这个情况下，THD（总谐波失真）为0.5%。同样配置下，要想获得30W的输出，THD应变为10%。

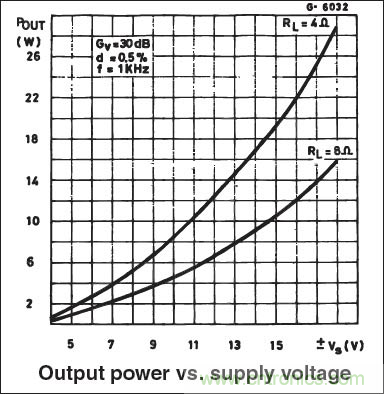

同样规格书中提供了供电电压与输出功率的关系图。

从图中可以看出，如果使用大于±15V的电源，我们就可以实现26W以上的输出。

为了生成额外的电压，我们还需要两个功率晶体管NPN和PNP，这里我们用的是BD712和BD711.这两个三极管都是TO-220C的封装。

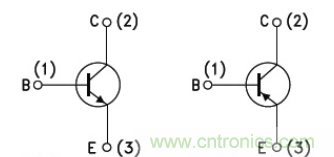

两者的引脚图如下。

为了实现完美运作且THD不受影响，我们需要36V的输入来实现40W的输出。尽管这个电路只需15V到40V就可以启动了。

所需元器件

36V电源输出

4Ω 40W的扬声器

1.5Ω 0.5W的电阻x 4

100Ω 0.25W的电阻x 4

12Ω电阻 x 1

1Ω 2W的电阻 x 1

470nF电容

100uF电容

TDA2040

散热器

二极管1N4148 x 2

220nF电容

2200uF电容

4.7uF电容

BD711和BD712

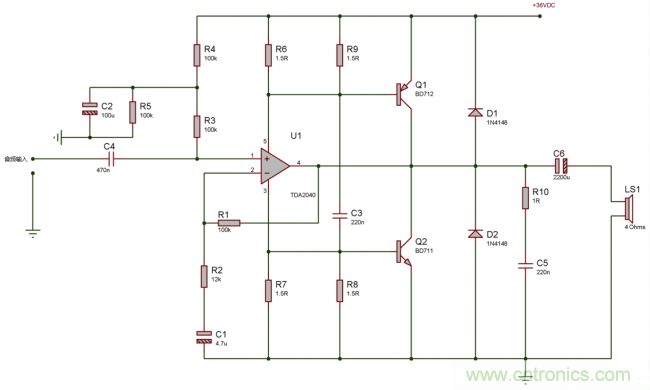

电路图及原理

40W音频放大器的电路图也比较简单；TDA2040放大信号后提供到了25W的有效值功率。其余的功率放大则由BD711和BD712三极管来实现。输入电容470nF是隔直流的电容，只允许交流信号通过。还有一项重要因素就是单电源供电。因为放大器是由单电源供电，所以输入信号需要拔高几伏，从而使得放大器能在正负峰值上放大信号。电阻R6，R9，R7和R8负责为功率晶体管和功放提供偏置电压。R10和C5则属于RC缓冲电路，用于保护放大器免受扬声器这个感性负载的影响。

测试40W的放大器电路

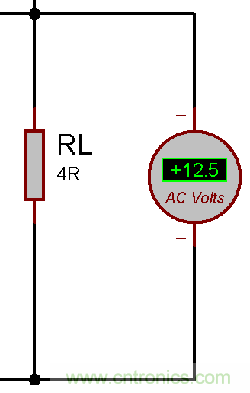

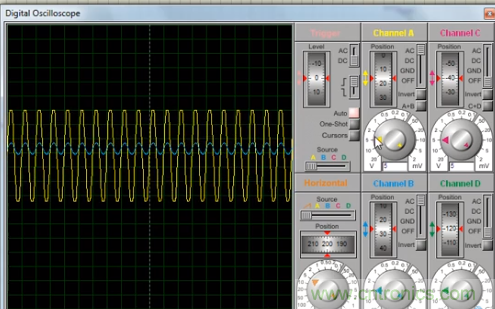

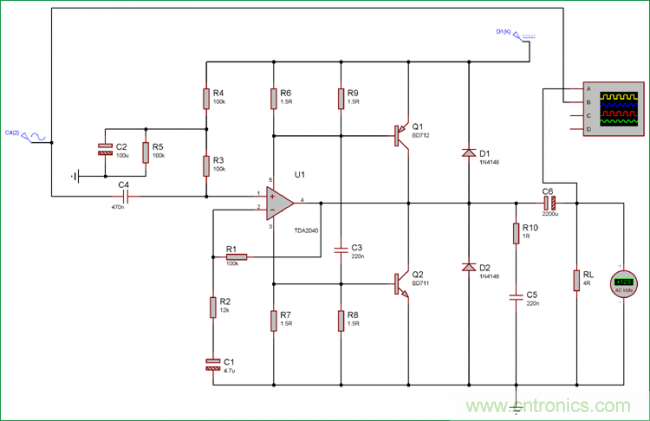

我们用proteus的仿真工具来检查电路的输出；我们可以在虚拟示波器中观察输出。
