【导读】在某些应用中需要线性放大器，且线性放大器在输入讯号的极性方面具有不同的增益。图1显示了一个反相放大器，该放大器在V OUT (V IN )平面的第二和第四象限内呈线性，但其在第四象限的增益幅度高于第二象限。
在某些应用中需要线性放大器，且线性放大器在输入讯号的极性方面具有不同的增益。图1显示了一个反相放大器，该放大器在V OUT (V IN )平面的第二和第四象限内呈线性，但其在第四象限的增益幅度高于第二象限。运算放大器IC1B用作差分放大器，其增益为：
分别在其反相和同相输入端。这些增益是恒定的，并且与输入讯号的极性无关。
图1反相放大器在V out (V in )平面的第二和第四象限内精确地呈线性，且在这些象限中具有不同的电压增益。
极性相关性是在围绕IC1A构建的子电路中创建。该子电路实际上是一个已知的操作反相半整流器，它的负输入输出零电压，而正输入输出的增益为：
反相半整流器的输出连接至IC1B的同相输入。因此，用于正极输入的IC1B的输出讯号V IN+为：
从正输入极性所需的增益A4 = V OUT / V IN+ 开始，可以计算R N2 / R N1的比值，由于
的比率等于负输入电压所需的增益幅度V IN-：
对于图1中提供的电阻值，增益的大小分别为1/3和1/2。
这里的增益幅度小于1，但也可以大于1。唯一的限制是，第四象限的增益幅度高于第二象限的增益幅度，如图2所示。相反地，如果需要在第二象限中获得更高的增益，则只需在半波整流器中更改两个二极管的极性即可。

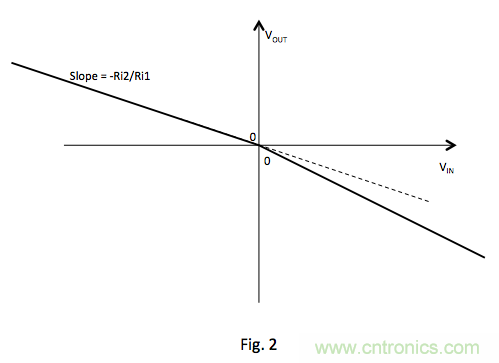

图2放大器的理论V in -V out特性。
C i用作增益的频率补偿。该电路仅使用四分之一运算放大器的一半，其余两个放大器留作其他用途。
此设计用于补偿电路，其中要补偿的寄生脉冲因其极性而有不同幅度。

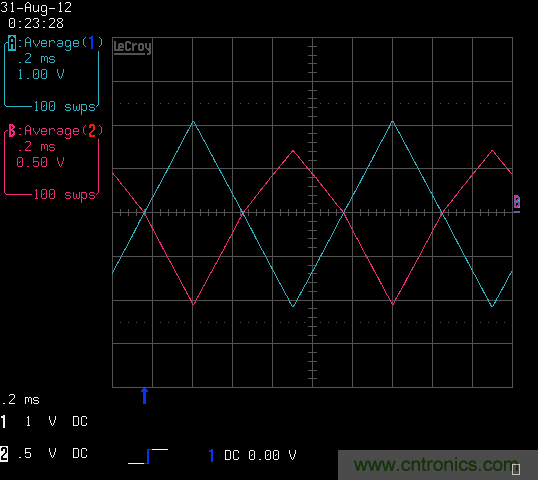

图3 电路的输出(紫色迹线)伴随1kHz的三角输入电压波形(蓝色迹线)。

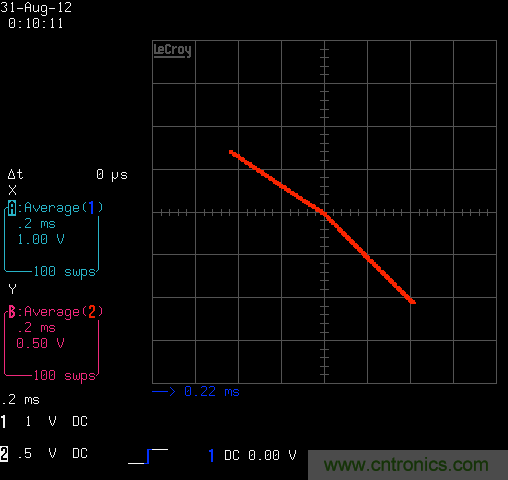

图4 已实现放大器的输入-输出(「 XY」)特性，第二和第四象限的电压增益分别为-1/3和-1/2。
